![Dessin technique d'un composant électrique, indiquant les dimensions pertinentes : hauteur maximale de 1,201 pouce [30,5 mm], largeur maximale de 0,601 pouce [15,3 mm].](https://asset.conrad.com/media10/isa/160267/c1/-/fr/507759_SZ_01_FB/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6

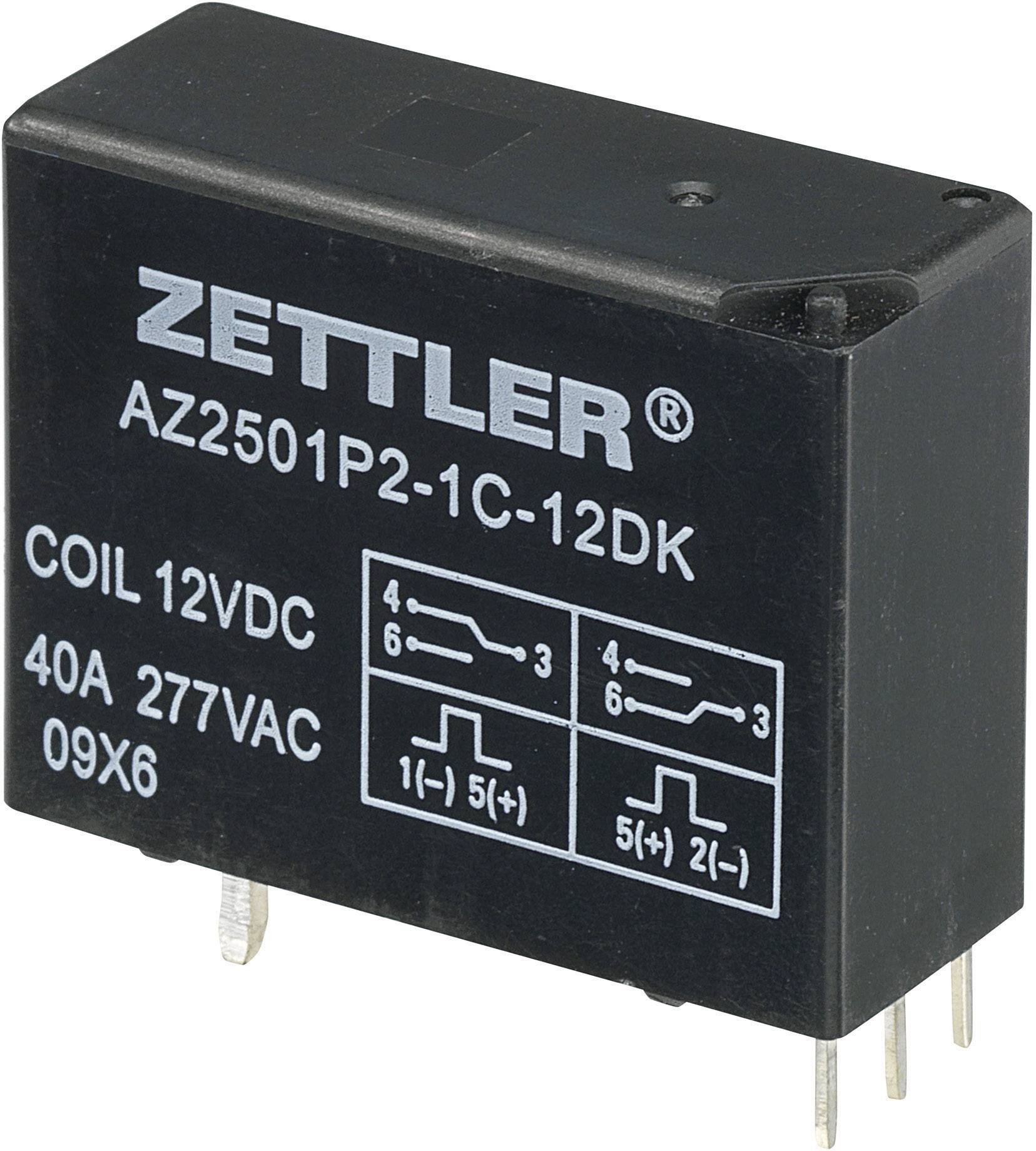

Zettler Electronics AZ2501P2-1C-12DK Relais pour circuits imprimés 12 V/DC 50 A 1 inverseur (RT) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
12 V/DC
Type de commande
bistable, 2 bobines
Type de contact
1 inverseur (RT)
Tension de contact (max.)
440 V/AC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
9,99 €
3
6% = 0,57 €
9,42 €
5
8% = 0,80 €
9,19 €
10
10% = 0,96 €
9,03 €
25
11% = 1,12 €
8,87 €
50
13% = 1,31 €
8,68 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (9,99 € / unité(s))
9,99 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Relais puissant
- Pour une utilisation dans la climatisation, les commandes d'éclairage ou les systèmes UPS
- Pour les applications solaires (systèmes photovoltäiques, inverseur solaire) ou générateur d'éolienne
- Pour la commutation des charges élevées
Nos services :
Caractéristiques techniques
- Type de produit
Relais pour circuits imprimés
- Type
AZ2501P2-1C-12DK
- Tension nominale de la bobine
12 V/DC
- Tension de fonctionnement (min.)
9.6 V/DC
- Tension de fonctionnement (max.)
15.6 V/DC
- Type de commande
bistable, 2 bobines
- Résistance (bobine)
48 Ω
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgSnO
- Tension de contact (max.)
440 V/AC
- Courant de commutation (max.)
50 A
- Puissance de coupure max.
13850 VA
- Connexion
pin à souder
- Tension d'isolation
1500 V
- Température min.
-40 °C
- Température max.
+70 °C
- Longueur
39.3 mm
- Largeur
15.3 mm
- Hauteur
30.5 mm
- Dim.
(L x l x H) 39.3 x 15.3 x 30.5 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 507759 Zettler Electronics AZ2501P2-1C-12DK Relais pour circuits imprimés 12 V/DC 50 A 1 inverseur (RT) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 507759 Zettler Electronics AZ2501P2-1C-12DK Relais pour circuits imprimés 12 V/DC 50 A 1 inverseur (RT) 1 pc(s)
Certificat
Certificat 507759 Zettler Electronics AZ2501P2-1C-12DK Relais pour circuits imprimés 12 V/DC 50 A 1 inverseur (RT) 1 pc(s)
Description
Conçu pour un inverseur solaire, technique de climatisation, commande d'éclairages, amplificateurs de puissance...
Avertissement
Homologations: UL et CUR.
