Informations sur les appareils de mesure de débit et les capteurs de niveau
-
Was a-t-on capteurs de débit et capteurs de niveau ?
-
Fonctionnement des capteurs
-
Notre conseil pratique
-
Domaines d'application des capteurs de débit et de niveau
Was sou débitmètre and capteur de niveau ?
Un capteur de débit est un appareil technique utilisé pour déterminer le débit d'un gaz ou d'un liquide par tube, soit par unité de temps.
Le terme anglais est FlowMeter.
Les débits sont déterminés afin de calculer et de taxer correctement les volumes de liquides ou de gaz pour leur utilisation ou leur vente.
Pour les processus chimiques ou pour l'assemblage de différentes substances, les différents composants doivent être réunis dans des conditions de mélange définies précédemment.
Selon la tâche de surveillance et en fonction du Medium à mesurer, on distingue le débit volumique comme volume par unité de temps, par exemple à la station-service, ou le débit massique comme poids par unité de temps, par exemple pour un compteur de gaz.
Outre le capteur de débit, il existe des capteurs de niveau. Vous déterminez quand des liquides ou des matériaux en vrac ont atteint un niveau de remplissage défini (niveau de remplissage) dans des récipients.
Cela comprend également la détermination des dépassements ou des sous-dépassements d'un niveau de remplissage. Un tel capteur permet de distinguer les méthodes de mesure suivantes :
Mesure continue
Les valeurs mesurées sont exprimées en pourcentage ou en unités de longueur, de volume ou de masse, en fonction du débit ou de la hauteur du pied, analogique ou numérique.

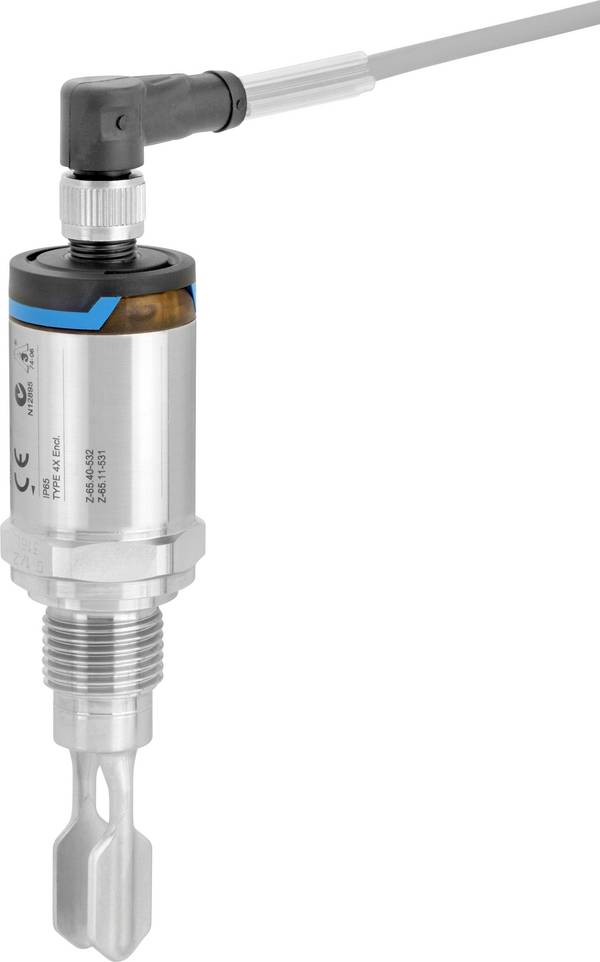

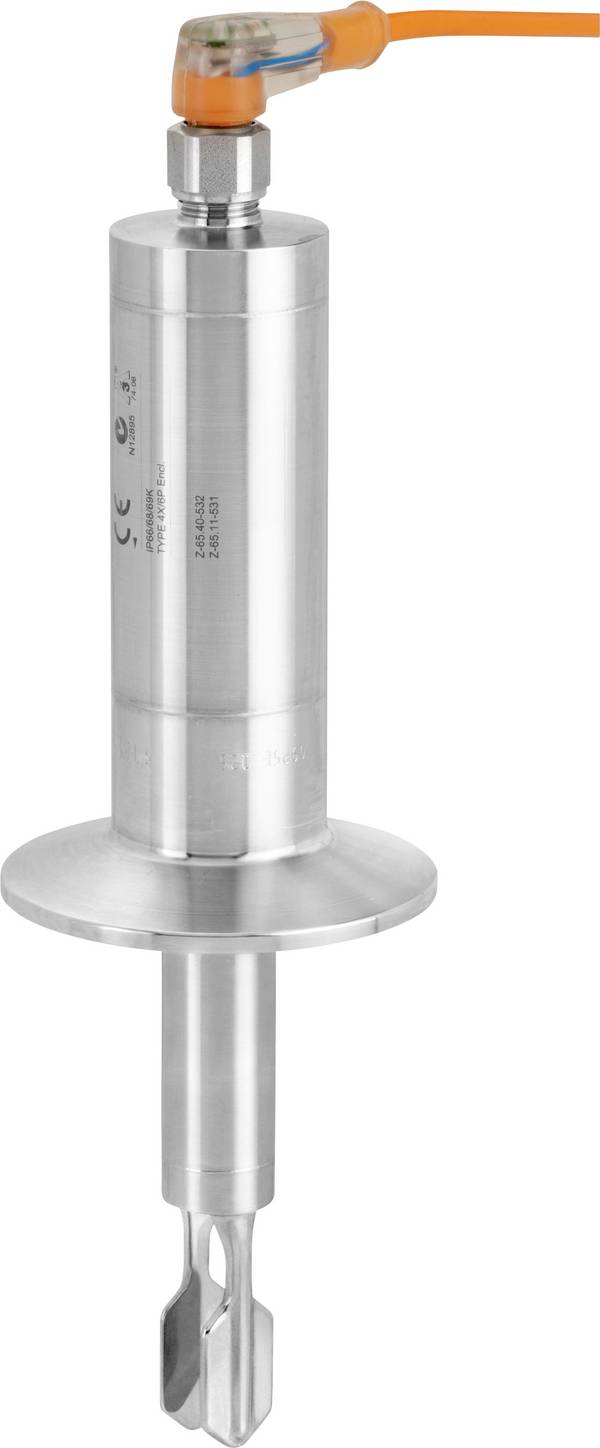

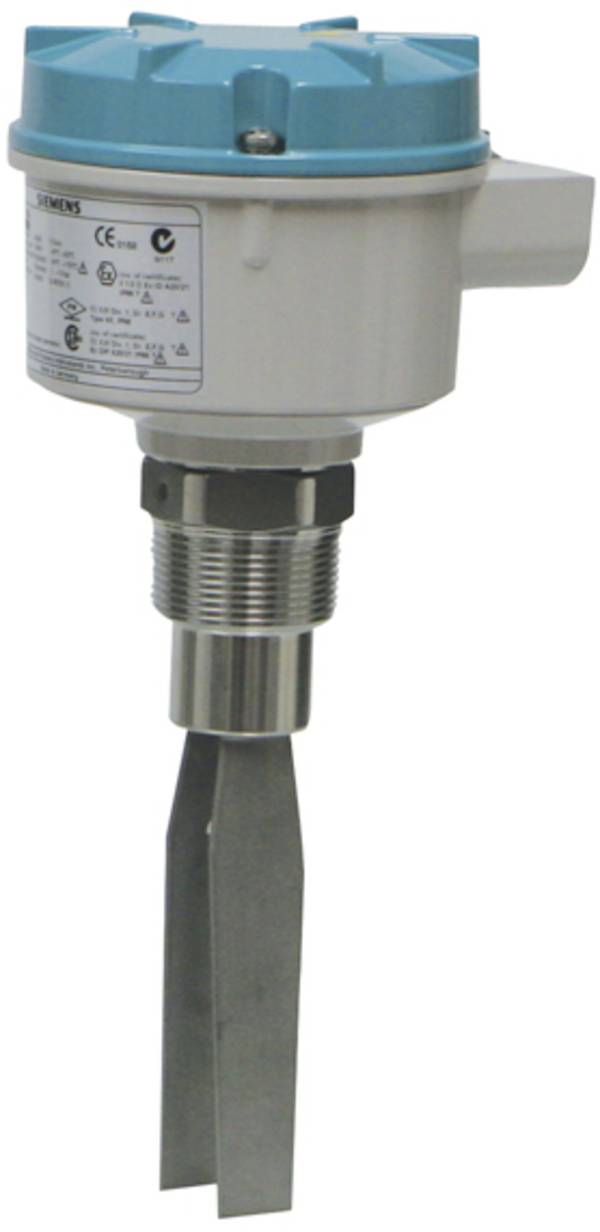

Mesure du niveau de remplissage
Il sert à surveiller les niveaux limites, par exemple pour éviter le fonctionnement à sec ou le surremplissage d'un récipient. La sortie de mesure s'effectue via des contacts de commutation, même magnétiques.
Mesure de niveau combinée
Les deux méthodes peuvent être utilisées en combinaison . Le choix du processus de mesure dépend principalement du type de support à mesurer (liquides ou matériaux en vrac).
Mode de fonctionnement des capteurs
Le principe de base physique est que la vitesse de mouvement (et la direction) d'un liquide ou d'un gaz dans son environnement est convertie en un signal à valeur électrique. Pour cela, vous utilisez différents capteurs qui sont utilisés en fonction des conditions ambiantes et de la précision requise.

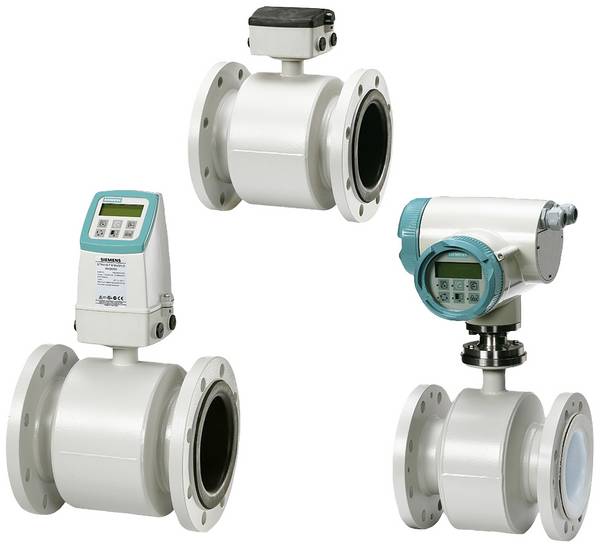

Capteurs magnétiques-inductifs

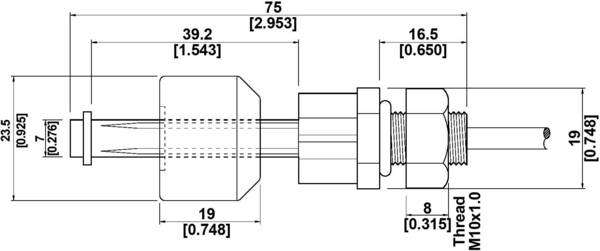

Un champ magnétique est créé à l'aide d'une bobine, à l'intérieur ou à l'intérieur de laquelle un objet qui modifie le champ magnétique se déplace. Cette méthode est sans contact et sans usure. Cela permet de mesurer les positions angulaires, les voies, les distances et les vitesses. Par exemple, il peut s'agir d'un flotteur sur un liquide. Sa position influence sans contact le champ magnétique du capteur inductif - l'inductance modifiée est évaluée comme résultat de mesure. Dans une autre variante, un aimant fixé au flotteur peut actionner un ou plusieurs interrupteurs magnétiques (contacts Reed).

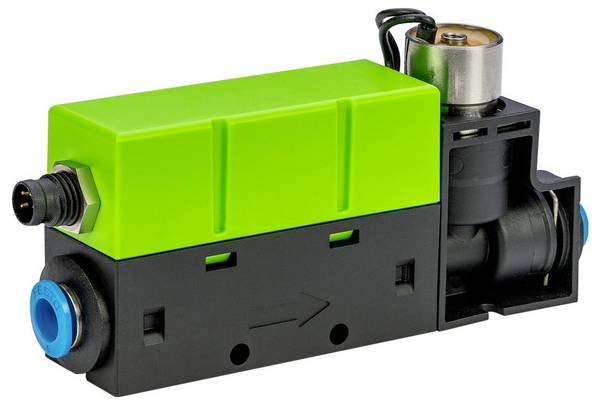

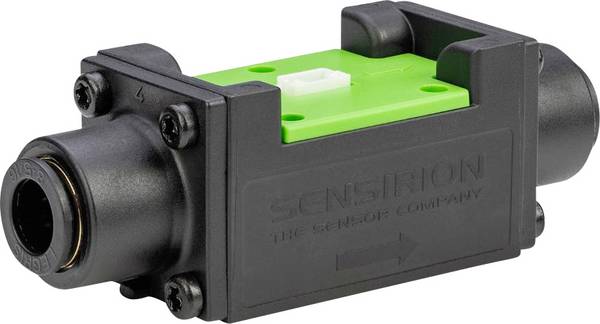

Débitmètre
Un capteur de débit utilise des roues dentées ou des ailes qui sont décalées en rotation lors du passage du milieu à mesurer. La vitesse de rotation représente la vitesse de débit qui peut être convertie en volume coulé à l'aide de la section transversale du tube. Ce type de capteur peut également être appelé capteur de débit.
Capteurs capacitifs
Un capteur capacitif utilise la modification de la capacité électrique lorsqu'un liquide agit comme une plaque de condensateur ou comme diélectrique d'un condensateur, ce qui modifie la capacité du condensateur ainsi formé en cas de changement d'un niveau de remplissage.

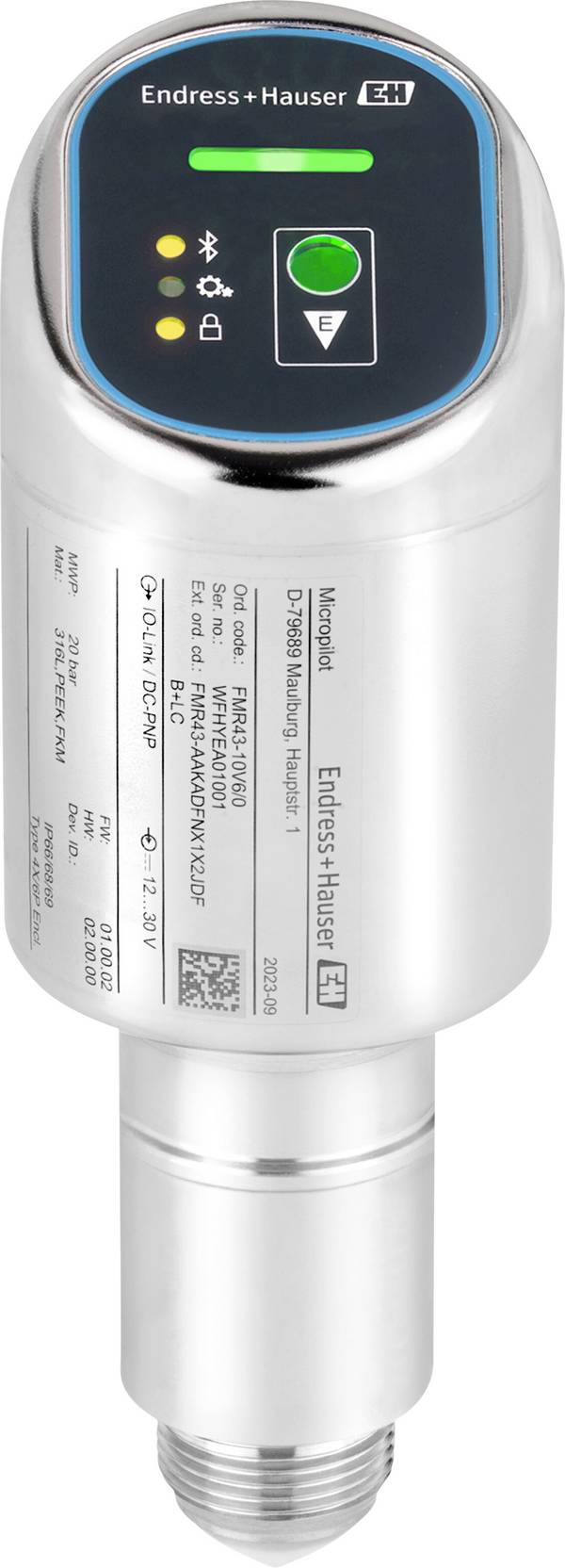

Autres capteurs
D'autres techniques de détection ont été développées, en particulier pour les applications industrielles avec des exigences élevées en matière de mesure précise. Sont notamment inclus :

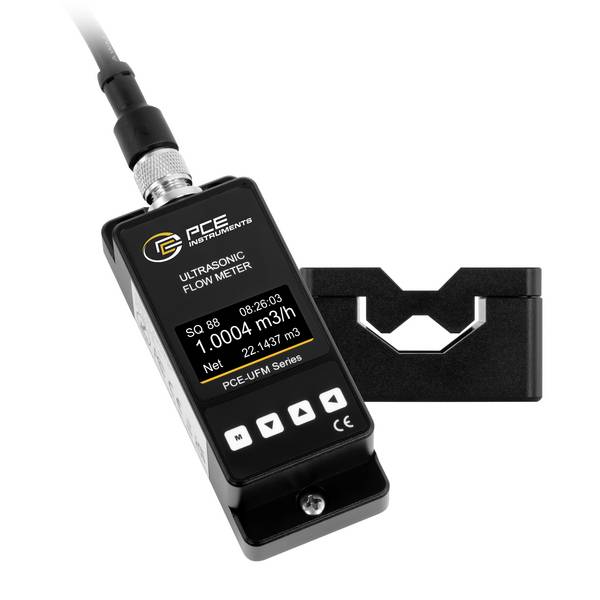

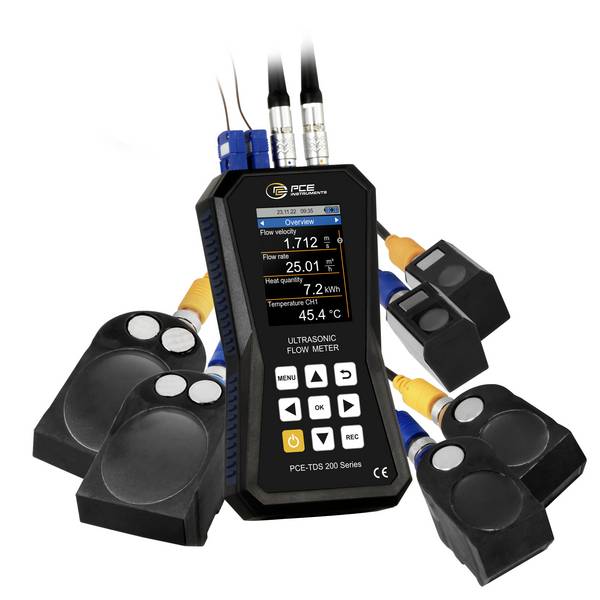

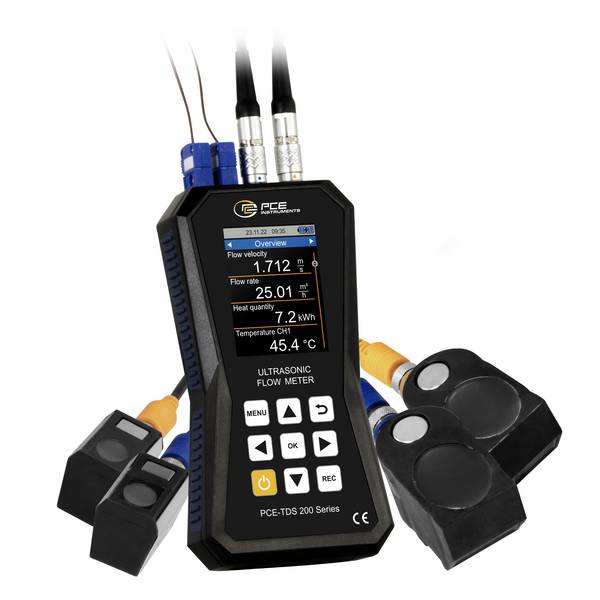

- Les débitmètres à ultrasons déterminent la vitesse du milieu en utilisant des ondes acoustiques
- Mesure du débit avec des dispositifs à étranglement tels que des caches ou des tuyaux de mesure
- Anémomètre pour la détermination de la vitesse d'un support
- Le laser Doppler comme méthode de mesure de haute précision, surtout dans la recherche et le développement
Notre conseil pratique
Dans des conditions spéciales, respecter les dispositions relatives à la protection contre les explosions ou la protection contre les déborcements. Pour cela, il existe différentes directives techniques et différentes répartitions pour les appareils homologués.
Respectez également les intervalles de contrôle, d'entretien et de changement pour les capteurs de débit et de niveau.
Domaines d'application des appareils de mesure de débit et des capteurs de niveau
Il n'y a pratiquement pas de zone dans laquelle les appareils se défont sans surveillance des quantités ou des niveaux de liquides ou de gaz. On peut citer ici :
installation à domicile
La consommation d'eau, de gaz et d'électricité doit être déterminée avec précision pour la facturation, ce qui nécessite plus d'un capteur. Pour cela, les compteurs d'eau et de gaz sont utilisés comme compteurs de volume. Afin d'éviter toute irrégularité et toute manipulation, les appareils sont protégés et doivent être remplacés à des intervalles prévus par la loi. Le filtre à eau en tant que composant de la technique domestique mesure le débit de l'eau à l'aide d'un capteur pour indiquer le temps de remplacement du filtre ou de remplissage du détartrant.
Les machines à café, les lave-linge et les lave-vaisselle possèdent des capteurs de niveau pour contrôler avec précision la quantité d'eau nécessaire pour chaque opération. De même, un capteur émet des avertissements lorsque, par exemple, le bac de marc d'une machine à café est plein ou lorsqu'aucune eau n'est entrée dans la machine à laver pour démarrer le processus de lavage proprement dit.
Technique automobile
Chaque voiture a besoin de liquides divers, comme le carburant, l'huile et le liquide de refroidissement. Des niveaux de liquide incorrects ou trop faibles peuvent causer des dommages importants aux véhicules.
Les voitures sont donc équipées de différents capteurs de niveau et de débit qui surveillent et contrôlent avec précision le niveau de carburant et d'eau de refroidissement, le remplissage avec de l'huile moteur et de transmission, le niveau de remplissage avec du liquide de frein et du nettoyant pour pare-brise ou la quantité d'air nécessaire au processus de combustion dans le moteur.
Industrie
Lors de l'application industrielle de mesures de débit et de niveau, des exigences particulières sont fixées pour chaque capteur utilisé pour la surveillance. Il y a souvent des milieux particulièrement fluides, extrêmement durs et agressifs chimiquement. auf. En outre, les exigences thermiques et mécaniques élevées en matière de résistance à la pression, aux chocs et aux vibrations doivent souvent être satisfaites.
Météorologie
Dans le domaine de la météorologie, la mesure du niveau est utilisée, par exemple, pour la détection et la transmission automatiques des précipitations.
