- Type de produit
- Condensateur anti-parasite MKP-X2269Condensateur anti-parasite MKP-X2 R142Condensateur anti-parasite MKP-Y291Condensateur antiparasite32Condensateur anti-parasite MKP25Condensateur anti-parasite18Condensateur anti-parasite MP3-X16Condensateur anti-parasite MP3-Y26Condensateur anti-parasite MP3R-Y26Condensateur anti-parasite MP3-X24Condensateur anti-parasite PMR3Condensateur anti-parasite Y13
- VendeurConrad Electronic SE
- Prix
- Marque
- Wima546TDK20Kemet19Suntan10JYA-NAY9RIFA1
- Tolérance +/-
- 10 %31420 %289
- Capacité électrique
- 1.000 pF12.200 pF1150 pF1220 pF1470 pF11000 pF161 nF31.000 nF30.0010 µF11500 pF191.5 nF12200 pF162.2 nF22.200 nF20.0022 µF13300 pF33.3 nF24700 pF164.7 nF36800 pF146.8 nF10.01 µF2410 nF30.010 µF10.015 µF1715 nF10.022 µF2122 nF40.033 µF3233 nF10.039 µF10.047 µF4647 nF40.056 µF10.068 µF330.082 µF10.1 µF72100 nF30.10 µF10.15 µF410.18 µF20.22 µF30220 nF20.27 µF20.33 µF28330 nF10.39 µF10.47 µF34470 nF30.56 µF10.68 µF300.82 µF11 µF241.0 µF11.5 µF101.8 µF12.2 µF43.3 µF44.7 µF35.6 µF16.8 µF210 µF1
- Hauteur
- 5 mm17 mm18.5 mm49 mm79.5 mm4810.5 mm411 mm12411.0 mm412 mm1812.0 mm312.5 mm10512.50 mm113 mm813.0 mm113.5 mm114 mm614.0 mm114.3 mm114.50 mm115 mm4615.0 mm316 mm2916.0 mm116.5 mm1316.50 mm317 mm517.5 mm118.5 mm2318.50 mm119 mm3619.0 mm221 mm3121.0 mm222.0 mm124 mm1624.0 mm126 mm1326.0 mm127.50 mm129 mm329.0 mm229.50 mm139.5 mm845.5 mm346 mm2
- Certifications
- Type d'emballage
- Température max.
- Type de construction
- Connexion
- Veuillez SVP sélectionner une catégorie :
- Offres et autres
Condensateurs Antiparasites

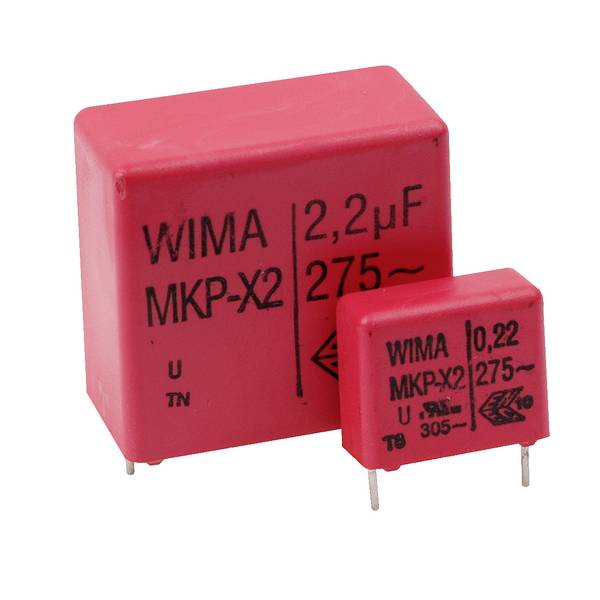

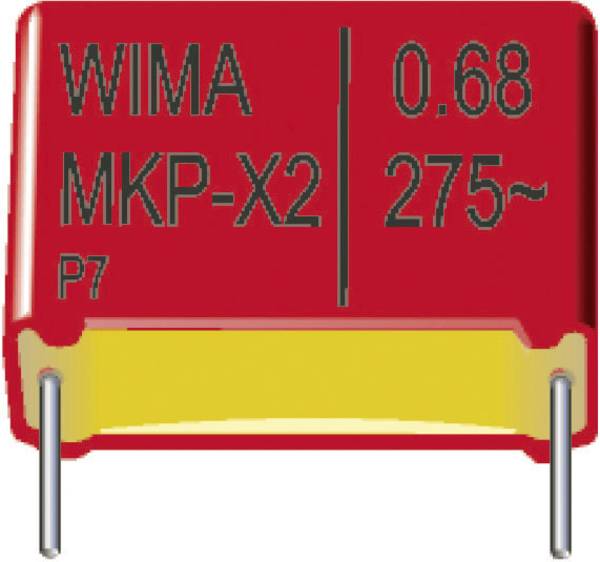

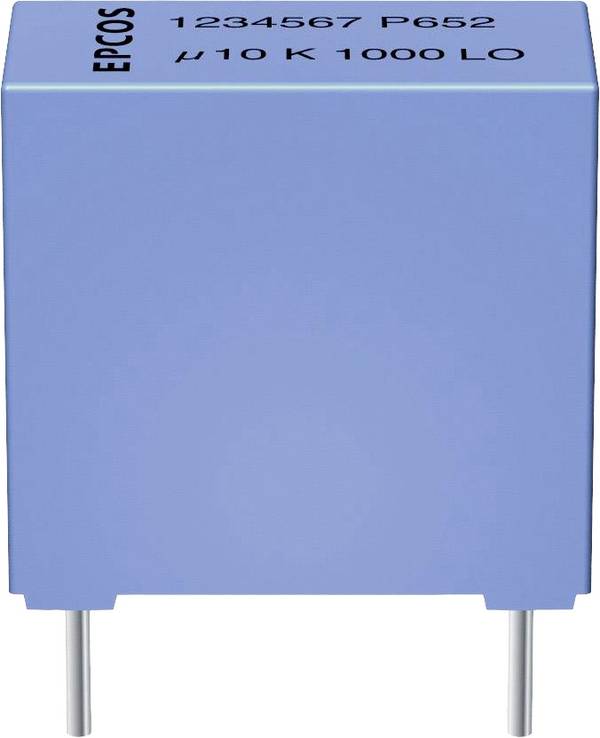

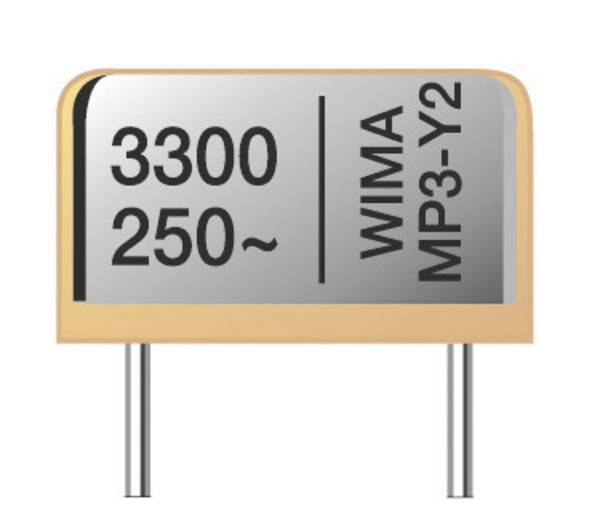

605 RésultatsDétails | Prix | Disponibilité | Connexion | Capacité électrique | Hauteur | Type de construction | Température max. | Tolérance +/- | Certifications | Type d'emballage | |
|---|---|---|---|---|---|---|---|---|---|---|---|
 Similaire à la photo Prix HT 1553 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 0.1 µF | 14 mm | sortie radiale | +85 °C | 20 % | - | - | |||
 Similaire à la photo Prix HT 534 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 0.22 µF | 16.5 mm | sortie radiale | +85 °C | 20 % | - | - | |||
 Similaire à la photo Prix HT 2 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 1.5 µF | 26 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 363 pièces en stock Livraison avant le jeu. 8 oct. Min: 5 | pin à souder | 0.1 µF | 12 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 3 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 2.2 µF | 29 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 575 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 0.047 µF | 13 mm | sortie radiale | +85 °C | 20 % | - | - | |||
 Prix HT 177 pièces en stock Livraison avant le jeu. 8 oct. | à souder | 47 nF | 12.5 mm | sortie radiale | 110 °C | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT 242 pièces en stock Livraison avant le jeu. 8 oct. Min: 3 | pin à souder | 0.47 µF | 18.5 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 186 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 0.047 µF | 7 mm | sortie radiale | - | - | RoHS | - | |||
 Similaire à la photo Prix HT 9 pièces en stock Livraison avant le jeu. 8 oct. Min: 2 | pin à souder | 0.68 µF | 19 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 88 pièces en stock Livraison avant le jeu. 8 oct. Min: 3 | pin à souder | 0.15 µF | 15 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 48 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 1.5 µF | 24 mm | sortie radiale | +105 °C | 10 % | - | - | |||
 Similaire à la photo Prix HT 183 pièces en stock Livraison avant le jeu. 8 oct. Min: 5 | pin à souder | 0.22 µF | 15 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 440 pièces en stock Livraison avant le jeu. 8 oct. Min: 7 | - | 0.10 µF | 12 mm | - | +110 °C | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT 262 pièces en stock Livraison avant le jeu. 8 oct. Min: 5 | pin à souder | 0.022 µF | 12.5 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Prix HT 40 pièces en stock Livraison avant le jeu. 8 oct. | fil | 100 nF | 11.0 mm | sortie radiale | 105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 2060 pièces en stock Livraison avant le jeu. 8 oct. Min: 10 | - | 0.1 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 23 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 0.68 µF | 19 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Prix HT 48 pièces en stock Livraison avant le jeu. 8 oct. | Pin | 330 nF | 16.0 mm | sortie radiale | 105 °C | 10 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT 73 pièces en stock Livraison avant le jeu. 8 oct. Min: 7 | pin à souder | 0.022 µF | 9 mm | sortie radiale | +105 °C | 10 % | - | - | |||
 Similaire à la photo Prix HT 186 pièces en stock Livraison avant le ven. 9 oct. Min: 1000Lots: 1000 | pin à souder | 0.01 µF | 13 mm | sortie radiale | +110 °C | 20 % | RoHS | Bulk | |||
 Prix HT 250 pièces en stock Livraison avant le ven. 9 oct. Min: 10Lots: 10 | - | 100 nF | 14.3 mm | sortie radiale | 110 °C | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT 9 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 1 µF | 21 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Prix HT Livraison avant le lun. 15 mars 2027 Min: 10Lots: 10 | THT | 0.1 µF | 19.0 mm | sortie radiale | 110 °C | 20 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT 60 pièces en stock Livraison avant le jeu. 8 oct. Min: 10 | pin à souder | 0.01 µF | 9 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 68 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 0.033 µF | 17 mm | sortie radiale | +110 °C | 20 % | - | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1000Lots: 1000 | - | 0.15 µF | 12.5 mm | - | - | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT 437 pièces en stock Livraison avant le jeu. 8 oct. Min: 7 | pin à souder | 0.1 µF | 11 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 34 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 4.7 µF | 39.5 mm | sortie radiale | +105 °C | 10 % | - | - | |||
 Similaire à la photo Prix HT 21 pièces en stock Livraison avant le jeu. 8 oct. Min: 5 | pin à souder | 0.15 µF | 14 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 198Lots: 198 | - | 1.5 µF | 29 mm | - | - | 10 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 350Lots: 350 | - | 0.33 µF | 16 mm | - | - | 10 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 378Lots: 378 | - | 0.68 µF | 24 mm | - | - | 10 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT 418 pièces en stock Livraison avant le jeu. 8 oct. Min: 7 | - | 0.22 µF | 12.50 mm | - | +110 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 504 pièces en stock Livraison avant le jeu. 8 oct. Min: 7 | pin à souder | 0.047 µF | 11 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 128 pièces en stock Livraison avant le jeu. 8 oct. Min: 10 | pin à souder | 2200 pF | 9 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 60 pièces en stock Livraison avant le ven. 9 oct. Min: 1000Lots: 1000 | pin à souder | 0.01 µF | 13 mm | sortie radiale | +110 °C | 20 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT 28 pièces en stock Livraison avant le jeu. 8 oct. Min: 7 | pin à souder | 0.022 µF | 11 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 751 pièces en stock Livraison avant le jeu. 8 oct. Min: 10 | - | 0.022 µF | 9 mm | - | +110 °C | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT 433 pièces en stock Livraison avant le jeu. 8 oct. Min: 5 | pin à souder | 2.2 nF | 12.5 mm | sortie radiale | 85 °C | - | RoHS | Piece | |||
 Prix HT 80 pièces en stock Livraison avant le ven. 9 oct. Min: 10Lots: 10 | Pin | 22 nF | 12.5 mm | sortie radiale | 110 °C | 20 % | RoHS | Bulk | |||
 Prix HT 2250 pièces en stock Livraison avant le ven. 9 oct. Min: 50Lots: 50 | à souder | 100 nF | 13.5 mm | sortie radiale | 110 °C | 20 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT 30 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 0.82 µF | 19 mm | sortie radiale | +105 °C | 10 % | - | - | |||
 Similaire à la photo Prix HT 76 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 0.47 µF | 19 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 45 pièces en stock Livraison avant le ven. 9 oct. Min: 480Lots: 480 | pin à souder | 0.068 µF | 24 mm | sortie radiale | +110 °C | 20 % | RoHS | Bulk | |||
 Prix HT 192 pièces en stock Livraison avant le ven. 9 oct. Min: 12Lots: 12 | fil | 2.200 nF | 29.0 mm | sortie radiale | 105 °C | 10 % | RoHS | #####Tape and Reel | |||
 Prix HT 300 pièces en stock Livraison avant le ven. 9 oct. Min: 10Lots: 10 | - | 470 nF | 22.0 mm | sortie radiale | 110 °C | 10 % | RoHS | Piece | |||
 -31% Prix HT 57 pièces en stock Livraison avant le jeu. 8 oct. | - | - | 11.0 mm | sortie radiale | - | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 182 pièces en stock Livraison avant le jeu. 8 oct. Min: 3 | - | 0.68 µF | 18.50 mm | - | +110 °C | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT 754 pièces en stock Livraison avant le jeu. 8 oct. Min: 10 | - | 0.0022 µF | 9 mm | - | +110 °C | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT 277 pièces en stock Livraison avant le jeu. 8 oct. Min: 10 | - | 0.22 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 39 pièces en stock Livraison avant le jeu. 8 oct. Min: 3 | pin à souder | 0.01 µF | 13 mm | sortie radiale | +110 °C | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT 180 pièces en stock Livraison avant le jeu. 8 oct. | - | 3.3 µF | 27.50 mm | - | +110 °C | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT Livraison avant le jeu. 18 mars 2027 Min: 1000Lots: 1000 | pin à souder | 0.015 µF | 14 mm | sortie radiale | +110 °C | 20 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 10 | pin à souder | 2200 pF | 9.5 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1200Lots: 1200 | - | 0.033 µF | 11 mm | - | - | 10 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Livraison avant le ven. 9 avr. 2027 Min: 600Lots: 600 | - | 0.047 µF | 11 mm | - | - | 10 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Livraison avant le ven. 9 avr. 2027 Min: 1300Lots: 1300 | - | 0.033 µF | 11 mm | - | - | 10 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT 292 pièces en stock Livraison avant le ven. 9 oct. Min: 500Lots: 500 | pin à souder | 0.033 µF | 17 mm | sortie radiale | +110 °C | 20 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT 51 pièces en stock Livraison avant le jeu. 8 oct. Min: 3 | pin à souder | 0.39 µF | 18.5 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 52 pièces en stock Livraison avant le jeu. 8 oct. | pin à souder | 10 µF | 45.5 mm | sortie radiale | +105 °C | 10 % | - | - | |||

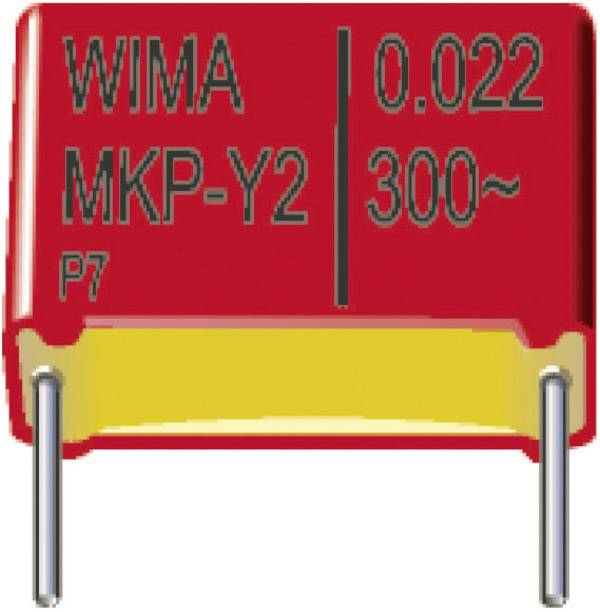

 Similaire à la photo Prix HT 101 pièces en stock Livraison avant le jeu. 8 oct. Min: 10 | pin à souder | 3300 pF | 11 mm | sortie radiale | +105 °C | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT 786 pièces en stock Livraison avant le jeu. 8 oct. Min: 5 | - | 0.47 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Similaire à la photo -30% Prix HT 48 pièces en stock Livraison avant le jeu. 8 oct. Min: 5 | pin à souder | 0.18 µF | 15 mm | sortie radiale | +105 °C | 10 % | - | - | |||
 Similaire à la photo Prix HT 3627 pièces en stock Livraison avant le ven. 9 oct. Min: 2400Lots: 2400 | - | 0.01 µF | 11 mm | - | - | 20 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 360Lots: 360 | - | 0.68 µF | 19 mm | - | - | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1150Lots: 1150 | - | 0.047 µF | 11 mm | - | - | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 2400Lots: 2400 | - | 0.033 µF | 11 mm | - | - | 10 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 380Lots: 380 | - | 0.68 µF | 21 mm | - | - | 20 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 561Lots: 561 | - | 0.68 µF | 21 mm | - | - | 20 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 561Lots: 561 | - | 0.68 µF | 21 mm | - | - | 10 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 450Lots: 450 | - | 0.22 µF | 18.5 mm | - | - | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1000Lots: 1000 | - | 0.1 µF | 15 mm | - | - | 20 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 700Lots: 700 | - | 0.1 µF | 15 mm | - | - | 20 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 126Lots: 126 | - | 3.3 µF | 39.5 mm | - | - | 10 % | RoHS | Bulk | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 700Lots: 700 | - | 0.022 µF | 11 mm | - | - | 20 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1100Lots: 1100 | - | 0.022 µF | 11 mm | - | - | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1300Lots: 1300 | - | 0.033 µF | 11 mm | - | - | 10 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1100Lots: 1100 | - | 0.033 µF | 11 mm | - | - | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 800Lots: 800 | - | 0.22 µF | 15 mm | - | - | 10 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 500Lots: 500 | - | 0.1 µF | 12.5 mm | - | - | 20 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1000Lots: 1000 | - | 0.1 µF | 12.5 mm | - | - | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 740Lots: 740 | - | 0.1 µF | 12 mm | - | - | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1300Lots: 1300 | - | 4700 pF | 11 mm | - | - | 20 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1100Lots: 1100 | - | 4700 pF | 11 mm | - | - | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1100Lots: 1100 | - | 4700 pF | 11 mm | - | - | 20 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1600Lots: 1600 | - | 2200 pF | 9.5 mm | - | - | 20 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1100Lots: 1100 | - | 4700 pF | 11 mm | - | - | 10 % | RoHS | - | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 600Lots: 600 | - | 0.047 µF | 11 mm | - | - | 20 % | RoHS | Bande sur bobine complète | |||
 Similaire à la photo Prix HT Bientôt disponible Min: 1150Lots: 1150 | - | 0.033 µF | 11 mm | - | - | 20 % | RoHS | - | |||
Conseils
Si vous recherchez un condensateur antiparasite pour votre application électronique, vous êtes au bon endroit sur Conrad.fr, et choisissez parmi une large gamme de condensateurs robustes et de qualité qui vous sont proposés.
Ce texte a été traduit par une machine.
Informations intéressantes sur les condensateurs antiparasitage
-
Guide
-
QU'est-ce qu'un condensateur antiparasitage ?
-
Quels sont les types et les types de condensateurs antiparasitage ?
-
Critères d'achat des condensateurs antiparasitage - à quoi s'agit-il ?
-
Exemple d'utilisation : réparer les appareils électroménagers
-
Exemple d'utilisation : arrêter le scintillement gênant d'une lampe LED
-
MLCC - l'avenir des condensateurs antiparasitage
-
FAQ - questions fréquentes sur les condensateurs antiparasitage
Guide
Les condensateurs antiparasitage sont intégrés dans de nombreux appareils électriques, ce qui est dû à leurs tâches polyvalentes. D'une part, ils doivent réduire les interférences dues à la réception de la radio. De plus, ils protègent l'appareil contre les surtensions côté réseau et excluent les rétroactions sur le réseau d'alimentation.
Tous les condensateurs ont une structure commune : leur structure de base. Ils sont composés d'un diélectrique isolant et de deux films métalliques conducteurs. Les condensateurs peuvent exercer différentes fonctions. Par exemple, vous pouvez agir comme un accumulateur d'énergie ou une résistance dépendant de la fréquence.
Un type particulièrement important de condensateurs est celui des condensateurs antiparasitage, car ils réduisent les signaux parasites. Mais ce qui est encore plus important, c'est que vous protégez votre appareil et votre opérateur contre la surtension. Les condensateurs antiparasitage vous seront rapprochés ultérieurement.
QU'est-ce qu'un condensateur antiparasitage ?
Les condensateurs antiparasitage, également appelés condensateurs antiparasitage radio, réduisent à une mesure admissible les signaux parasites à haute fréquence qui se produisent lors du fonctionnement d'appareils électriques ou électroniques. Ils servent de protection pour les appareils en atténuant les surtensions côté réseau (transitoires). En outre, ils empêchent les effets indésirables de l'appareil sur le réseau d'alimentation. La plupart du temps utilisés comme filtre secteur, ce type de condensateurs électriques est soumis à des exigences particulières en termes de construction et de fiabilité. Il est ainsi possible d'éviter toute défaillance et les conditions de fonctionnement dangereuses qui en sont liées.
Quels sont les types et les types de condensateurs antiparasitage ?
On distingue les types X, y et XY, qui sont à leur tour divisés en sous-classes. Cette classification s'effectue en fonction de la plage de tension de mesure, de la conception de l'isolation et de la résistance à l'impulsion. Des informations précises à ce sujet sont spécifiées dans la norme IEC 60384-14 . Les sous-classes les plus importantes sont X1 et X2 ainsi que les classes Y1 et Y2, car elles ont une plage de tension nominale d'au moins 250 V et sont donc les plus utilisées.
- X : sont utilisés entre la phase et le conducteur zéro ou entre deux conducteurs extérieurs. Ils protègent l'appareil contre la surtension.
- Y : conçu pour fonctionner entre la phase et le conducteur de protection, ou le conducteur neutre et le conducteur de protection. Ce type est responsable de la protection de l'opérateur.
- XY : version combinée contenant les types X et y dans un boîtier
Classification du type X en ses sous-classes :
| Sous-classe | Tension de pointe d'impulsion en fonctionnement | Résistance à l'impulsion requise |
|---|---|---|
| X1 | 2,5 à 4 kV | 4 kV pour C ≤ 1 μF |
| X2 | ≤ 2,5 kV | 2,5 kV pour C ≤ 1 μF |
Classification du type y en ses sous-classes :
| Sous-classe | Plage de tension nominale | Résistance à l'impulsion requise |
|---|---|---|
| Y1 | ≤ 500 V AC | 8 kV |
| Y2 | ≥150 - ≤ 300 V AC | 5 kV |
Les désignations MP, MKP, MKT et MLCC représentent la construction du condensateur.
- MP :
les électrodes sont fabriquées à partir de bandes de papier vaporées d'aluminium qui sont enroulées avec une couche de papier isolant en une bobine et trempées avec de la résine isolante. La plupart du temps intégré dans un boîtier métallique, ce modèle offre jusqu'à présent la plus grande sécurité et la plus grande fiabilité. Car les condensateurs MP ont un effet d'auto-cicatrisation. . - MKP :
un film en polypropylène vaporisé en aluminium dans un boîtier en plastique forme d'électrodes et de diélectrique. Là encore, les propriétés d'auto-cicatrisation sont généralement présentes, de plus, une grande stabilité à l'humidité et à long terme ., - MKT :
les électrodes et le diélectrique sont formés ici par un film polyester vaporisé d'aluminium. Les condensateurs MKT possèdent un boîtier en plastique ainsi qu'une bonne résistance à l'humidité dans des formes relativement compactes. - MLCC :
les supports en céramique métallisés multicouche forment des électrodes et un diélectrique pour condensateurs céramique multicouche. Des modèles filaires et CMS sont disponibles. Le boîtier se compose d'un bloc de céramique monolithique.
Notre Conseil pratique : auto-cicatrisation pour condensateurs MP/MKP
En cas de chocs de tension importants, le diélectrique risque de se briser, ce qui crée un court-circuit. Si le diélectrique a été renversé, l'arc qui en résulte vaporise la couche d'aluminium autour de l'endroit pollué. Cet effet entraîne une restauration des propriétés d'isolation et donc pas une panne totale.
Critères d'achat pour les condensateurs antiparasitage - à quoi s'agit-il ?
En cas de remplacement de condensateurs antiparasitage défectueux, veillez à ce que, outre la même capacité (C) et la même tension nominale (U), la sous-classe installée du côté du fabricant soit réutilisée. Par exemple, un condensateur antiparasitage Y1 ne doit en aucun cas être remplacé par une version de la sous-classe Y2 ! La norme IEC 60384-14 fournit des informations complémentaires et est obligatoire pour éviter les dysfonctionnements et les risques de choc électrique. Cela vaut bien entendu également pour les concepteurs de nouveaux appareils et de solutions de mise à niveau.
La construction (axiale, radiale, CMS) mérite également d'être prise en compte : le pas (RM) est-il correct ? Pour les types à fils radiaux, la longueur des fils de raccordement est-elle suffisante et la pièce de rechange est-elle adaptée aux dimensions ? En outre, lors de l'utilisation dans des conditions environnementales plus exigeantes, il faut respecter la plage de température admissible (T min - T max).
Pour des raisons de sécurité, veillez à ce que les composants portent les marques de contrôle nécessaires et soient conformes aux normes en vigueur. Si l'un des condensateurs antiparasitage montés ne répond pas à ces exigences, l'homologation de l'ensemble de l'appareil n'est pas possible. Les condensateurs antiparasitage que nous proposons dans la boutique répondent à des exigences de qualité élevées et se distinguent par leur fiabilité et leur longévité.
Liste de contrôle Sommaire
Liste de contrôle Sommaire
- Capacité
- tension nominale
- Sous-classe
- Modèle "Silberling"
- dimension modulaire
- Dimensions
- Plage de température
- Marques de contrôle et normes
Exemple d'utilisation 1 : réparer les appareils électriques
Avant de commencer : respectez toujours les éventuelles demandes de garantie existantes. En cas d'intervention dans l'appareil, la garantie du fabricant s'éteint en général. Les règles de sécurité connues de l'électrotechnique doivent être respectées.
Les condensateurs antiparasitage défectueux dans les appareils ménagers et de bureau ainsi que les outils électriques sont souvent mis en lumière par l'un des problèmes suivants :
- La coupe-circuit automatique (disjoncteur) se déclenche lors de la mise en marche ou de l'insertion de l'appareil.
- Le disjoncteur de protection contre le courant de défaut se déclenche toujours ou même de façon sporadique.
- Le fonctionnement de l'appareil provoque des interférences gênantes, par exemple lors de la réception radio, ou des appareils voisins sont perturbés dans leur fonction.
- Lors du test de l'appareil électrique conformément à la norme DIN VDE 0701-0702, une résistance d'isolement trop faible est mesurée entre le(s) conducteur(s) externe(s) et le conducteur de protection, ou le courant de contact est trop élevé.
Cela est dû à des défauts d'isolation (court-circuit ou courant de fuite élevé) ou, en cas de perturbations radio, à une capacité considérablement réduite en raison du vieillissement ou de l'endommagement des composants.
Exemple d'utilisation 2 : arrêter le scintillement gênant d'une lampe LED
Même avec des ampoules à économie d'énergie très économiques dans la technologie LED, il n'est pas rare que la lampe soit éteinte ou clignote périodiquement.
Le couplage capacitif de fils individuels dans les tuyaux vides de l'installation domestique entraîne souvent ce phénomène particulièrement indésirable la nuit. Les anciennes installations et les interrupteurs éclairés dans lesquels une petite lampe à incandescence est installée peuvent également être responsables de ce phénomène.
Cela peut être réglé en raccorde en parallèle un condensateur antiparasitage de type X2 dans le câble d'alimentation à la lampe entre la phase et le conducteur neutre. La plupart du temps, une capacité de 0,1 à 0,22 μF suffit déjà pour cela. Ce condensateur antiparasitage est mieux installé dans le boîtier de commande, car il y a généralement suffisamment d'espace. La capacité parallèle du condensateur représente une charge capacitive minimale dans le réseau de 50 Hertz et supprime la tension réactive indésirable. Les coûts supplémentaires de l'électricité ne sont d'ailleurs pas à craindre.
MLCC - l'avenir des condensateurs antiparasitage
MLCC est de plus en plus populaire grâce à de nombreux développements techniques. MLCC signifie Multilayer Ceramic Cacacitor, en allemand: Condensateur céramique multicouche.
Leur grand avantage réside dans le fait qu'ils ont un rapport capacité/volume plus élevé que les condensateurs à film. C'est dû à la construction : un bloc céramique monolithique avec des électrodes internes frittées. La céramique est un matériau de base pour le diélectrique, car elle est très résistante aux chocs. Cela implique une conductivité élevée, de faibles impédance et de petites valeurs ESR (résistance de série efficace).
Vous vous demandez à présent quelle est la différence entre les condensateurs céramiques traditionnels. La réponse se situe dans la plage de capacité : les MLCC ont une plage de capacité dans les domaines nano et microfarad jusqu'à plusieurs centaines de microfarad.
Dans le cadre de la miniaturisation, les formes de puce pour la fixation au moyen de SMT prennent de plus en plus d'importance.
Avantages :
- Des tailles miniatures sont possibles
- Faible perte diélectrique
- Non sensible aux zones humides
- Pas de polarité
- Diélectrique plus fiable
- Impédance très faible
- Coût minime
Inconvénients :
- incassable
- La capacité est influencée par la température et la précontrainte
- Des bruits gênants se produisent en raison des propriétés piézoélectriques
FAQ - questions fréquentes sur les condensateurs antiparasitage
- Un condensateur normal peut-il être également utilisé ?
Non, un condensateur conventionnel, quel que soit le type de construction, ne doit en aucun cas être utilisé pour remplacer un condensateur antiparasitage sans fil. Cela représente un risque grave pour la sécurité, car dans le pire des cas, il peut même y avoir des incendies. - Un condensateur antiparasitage défectueux peut-il être simplement démonté sans remplacement ?
Cette procédure n'est pas autorisée. D'une part, l'homologation CEM/CE de l'appareil s'éteint et, d'autre part, l'effet de filtrage n'est plus efficace contre les transitoires de réseau ; l'appareil n'est donc plus sûr à l'utilisation et est en outre susceptible d'être endommagé. - QU'est-ce qui distingue les condensateurs antiparasitage spéciaux des condensateurs traditionnels ?
Les condensateurs antiparasitage répondent à des exigences particulières en matière de résistance aux impulsions, de tension des pulsions d'impulsions et de fiabilité de l'isolation. Ces condensateurs ne doivent pas non plus dégager une flamme de contact en cas de panne, ni laisser s'échapper un matériau conducteur qui pourrait provoquer d'autres courts-circuits. Il est interdit d'exploser à l'aide d'un système de mesure. En cas de destruction du boîtier, les pièces ne doivent se dégonfler qu'à faible énergie.
