Avec des connecteurs basse tension, les câbles électriques sont reliés entre eux ou reliés de manière fiable aux consommateurs. Ils sont souvent utilisés pour alimenter les consommateurs par exemple par un bloc d'alimentation mâle.

Une caractéristique essentielle de ce type de connecteurs est la plage de tension. Les normes IEC 60449 ou VDE 0100 définissent les plages de tension. Ensuite, la plage de la petite tension comprend la plage de tension I (rouge un). Ses limites sont inférieures à 50 volts de tension alternative et inférieures à 120 volts de tension continue. Pour cela, les termes « basse tension » et « faible courant de croissance » ont été utilisés. Cette plage de tension est considérée comme non mortelle en cas de contact avec un adulte.

Les connexions sont formables et séparables lorsque des composants doivent être remplacés. L'assemblage et la déconnexion de ce type de connecteurs sont possibles sans outil.

De nombreux connecteurs basse tension sont équipés d'éléments de sécurité mécaniques qui s'engrènent de manière à ce que le connecteur soit protégé contre les collisions et les déconnexions accidentelles. Cela peut être fait par encliquetage ou vissage. Pour les fusibles à verrouillage, une force de traction et de traction est souvent indiquée pour le branchement et le desserrage des connecteurs. Certains modèles ont des éléments de commutation intégrés qui sont actionnés séparément en introduisant ou en dévissant un connecteur.

Les contacts électriques réels sont toujours entourés d'un boîtier en plastique isolant. Le boîtier extérieur peut être en plastique et en métal.

La connexion du connecteur proprement dit au câble de raccordement s'effectue par soudage, serrage ou vissage.

La boutique professionnelle de Conrad vous offre un choix professionnel et à la fois abordable de connecteurs basse tension de haute qualité qui vous permettent de réaliser rapidement et de manière fiable des connexions électriques dans le domaine des petites tensions.

L'offre peut être sélectionnée selon différentes caractéristiques. Il s'agit notamment de la gamme de prix, des nouveautés et des offres, dont la production à faible teneur en substances nocives est couverte par la directive 2011/65/UE, de l'évaluation des clients, de la disponibilité des produits dans les filiales Conrad ainsi que des fabricants ou des marques.

Sous les aspects électrotechniques et mécaniques, le menu propose les critères de sélection suivants :

Diamètre intérieur : de 0,7 à 7 millimètres

Diamètre de la broche : de 0,65 à 4 millimètres

Intensité nominale : de 0,2 à 10 ampères

Branchement:

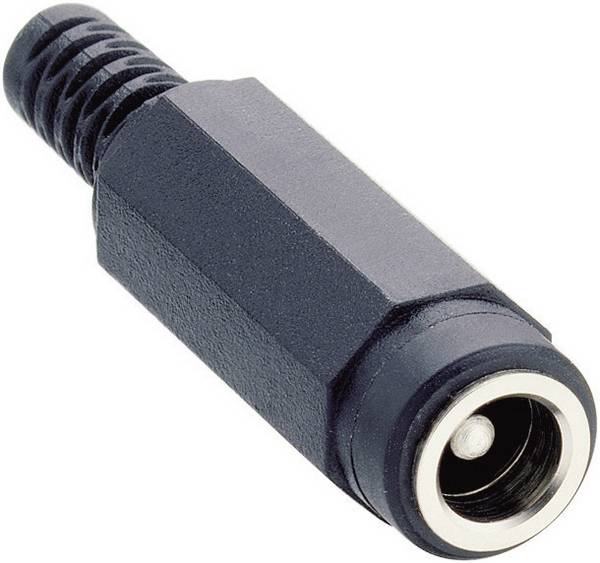

• Femelle : identique à la catégorie des modules femelles
• Pour le soudage avec des broches, des drapeaux ou des oeillets
• Connecteurs pour circuit imprimé pour une utilisation dans les grilles de circuit imprimé
• Connecteurs CMS pour techniques de soudage industriel
• Vis pour le raccordement et le desserrage des câbles de raccordement à l'aide d'un tournevis
• Ressorts de traction pour une connexion sans outil et un desserrage des câbles de raccordement

Diamètre extérieur : de 2,35 à 17 mm

ici, il existe souvent des esquisses de dimensions pour la conception de l'ouverture de montage. En aplatant la traversée du boîtier qui s'adapte parfaitement au connecteur à monter, vous évitera de tordre le connecteur - particulièrement important pour les connecteurs basse tension avec des éléments vissables.

Utilisez également les fiches techniques disponibles au téléchargement. Il contient en général des informations détaillées sur les séries qui indiquent par exemple les pièces correspondantes - mâle à femelle et inversement.

• Les travaux sur les installations électriques ne doivent être effectués que par des professionnels formés à cet effet. Souvent, dans l'environnement d'installations basse tension, il y a des zones avec des tensions et des courants plus élevés et dangereux. C'est pourquoi les mesures de protection des personnes ne doivent pas être négligées.
• Une mauvaise utilisation des connexions électriques peut entraîner des risques importants même dans la zone basse tension. Cela concerne, par exemple, les changements de tension déclenchés par une faible tension sur des installations avec des tensions plus élevées.
• Utilisez exclusivement des fiches mâles et des fiches femelles parfaitement adaptées les unes aux autres.
• Le branchement et le desserrage des connecteurs doivent être effectués sans tension, car des courants plus élevés peuvent provoquer des arcs électriques lors de la déconnexion même en cas de tensions faibles.
• Utilisez un outil adapté pour vous protéger contre les blessures et ne pas endommager les éléments de fixation, les boîtiers, les isolants et les connexions de câble.
• Utilisez des connecteurs basse tension uniquement dans la plage de tension indiquée et respectez les indications relatives au courant nominal maximal et à la résistance à la température.
• La plupart des connecteurs basse tension ne sont pas conçus pour une utilisation à l'extérieur.
• Évitez le contact de connecteurs, de leurs boîtiers et de leurs câbles avec des substances chimiques agressives.

Quelle est la durée de vie des connecteurs basse tension ?

Certains fabricants indiquent la durée de vie des cycles d'accouplement. Les chiffres vont d'au moins 2 000 cycles d'accouplement garantis à la plage de 5 chiffres.

Comment les connecteurs basse tension défectueux sont-ils perceptibles ?

• La corrosion des broches et des douilles peut entraîner une augmentation des résistances de transition, ce qui peut également entraîner un échauffement dans la zone basse tension, ce qui peut à son tour endommager les isolants et les boîtiers. Les composants connectés ne fonctionnent plus de manière fiable. Par exemple, le rendement lumineux des ampoules et des LED diminue.
• L'exposition à des températures élevées peut rendre les éléments isolants inutilisables. Déterminer et éliminer les causes de l'augmentation de la température avant de remplacer les connecteurs.
• La force de serrage des ressorts peut diminuer avec le temps, de sorte que les fiches et les douilles ne peuvent plus se tenir en toute sécurité les unes contre les autres. Cela peut également être dû à l'usure des encliqueeurs en plastique.
