Informations intéressantes sur les contacts Reed

Les commutateurs Reed se composent de deux contacts ferromagnétiques qui se chevauchent, généralement du nickel/fer, qui sont fondus sous atmosphère protectrice dans un tube en verre. eingeschmolzen sind. Les contacts Reed sont ouverts au repos. Pour en savoir plus sur les contacts Reed, consultez notre guide.

Les commutateurs Reed se composent de deux contacts ferromagnétiques qui se chevauchent, généralement du nickel/fer, qui sont fondus sous atmosphère protectrice dans un tube en verre. Les contacts Reed sont ouverts au repos. Si les langues ont un champ magnétique d'une intensité suffisante et que les lignes de champ sont en cours de fonctionnement, celles-ci sont magnétiquement opposées, se fixent et se raccorde au contact. Le champ magnétique peut être généré par un aimant permanent ou par une bobine de solénoïde concentrique. La combinaison du contact Reed et de la bobine magnétique est un relais Reed. Les languettes de contact sont recouvertes sur les surfaces sur lesquelles elles se touchent avec un matériau de contact spécial comme le rhodium, le ruthénium ou similaire pour pouvoir maintenir une faible résistance de transition pendant de longues périodes et de nombreux cycles de commutation.

Principe du commutateur Reed ou du contact magnétique : les lignes de champ de l'aimant s'exécutent à travers les contacts ferromagnétiques. Ceux-ci se attirent et se ferment.

Quels sont les avantages des contacts Reed ?

Les contacts Reed sont des éléments de commutation sans contact. Comme les contacts sont hermétiquement enfermés dans un tube en verre, les influences de l'environnement telles que la saleté, l'humidité, les milieux agressifs, etc. N'ont aucune influence sur les propriétés électriques des contacts. Pour la même raison, les contacts Reed peuvent également être utilisés dans des environnements dangereux ou dans des zones de production, car une étincelle qui se produit au point de contact pendant le processus de commutation ne peut pas pénétrer à l'extérieur. Si des contacts Reed sont actionnés avec un aimant permanent, le processus de commutation s'effectue sans alimentation supplémentaire. Seuls les contacts Reed actionnés par électroaimant ont besoin d'une tension de fonctionnement comme les relais électromagnétiques classiques. Les contacts Reed sont des commutateurs très fiables avec une faible résistance de transition et une longue durée de vie.

Comment les contacts Reed sont-ils caractérisés ?

Quels sont les types de contacts Reed ?

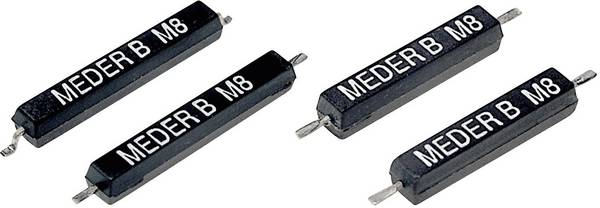

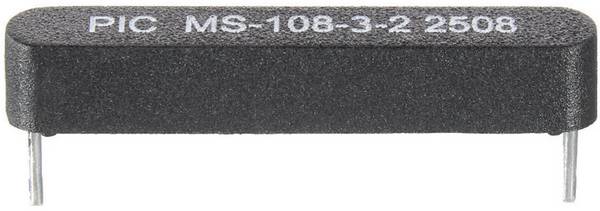

• La plupart des types sont des contacts de fermeture ou des contacts NO . Ces derniers sont appelés « forme A » ou « SPST-NO » (Single Pole Throw – Norally Open).
• Il y a également des contacts N/D . Ces derniers sont appelés « forme B » ou « SPST-NC » (Single Pole Throw - Norally Closed).

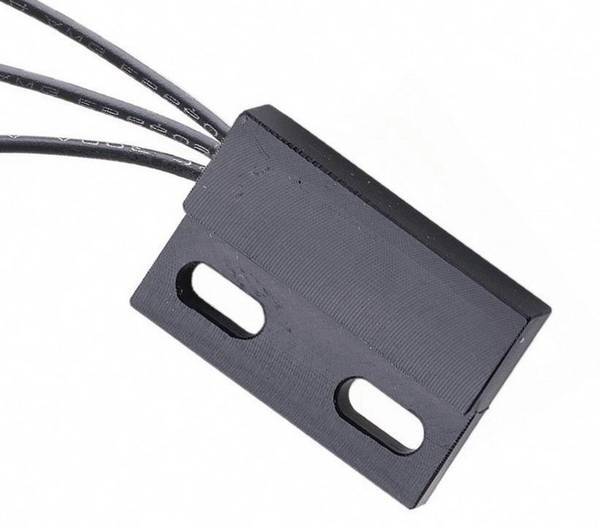

• De plus, des contacts de commutation ou des inverseurs sont proposés. Ces derniers sont appelés « forme C » ou « SPDT » (Single Pole double Throw).

Les contacts NC et les commutateurs sont conçus de manière à ce que, au repos, une languette de contact ferromagnétique avec force de ressort mécanique repose sur une languette de contact non ferromagnétique. Lors de l'action d'un champ magnétique, la languette ferromagnétique se déplace et ouvre le contact ou bascule sur l'autre contact.

Quels sont les types de contacts Reed ?

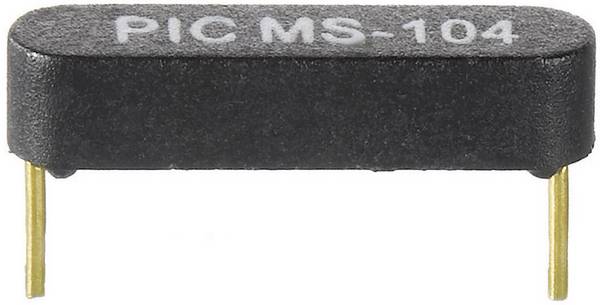

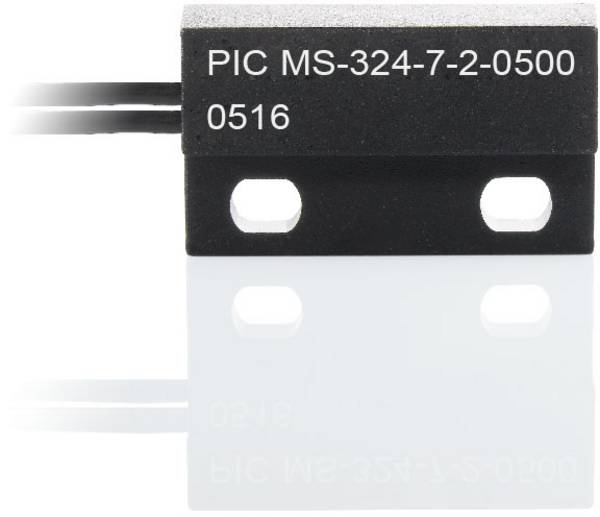

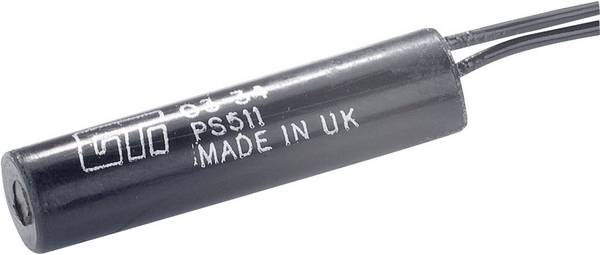

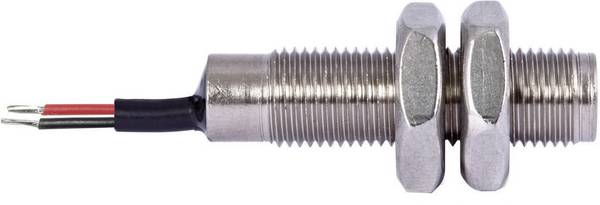

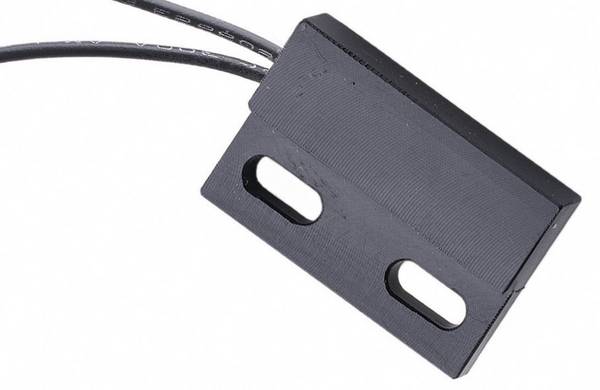

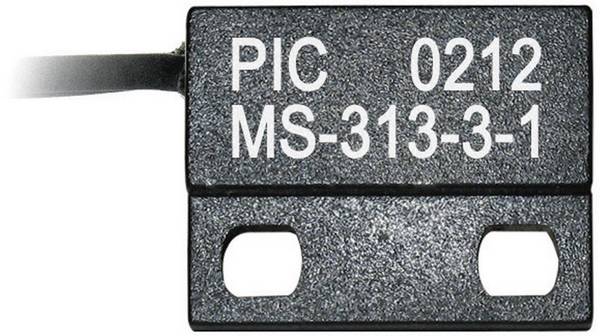

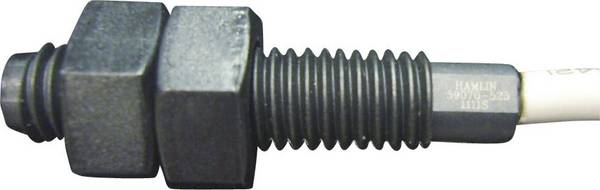

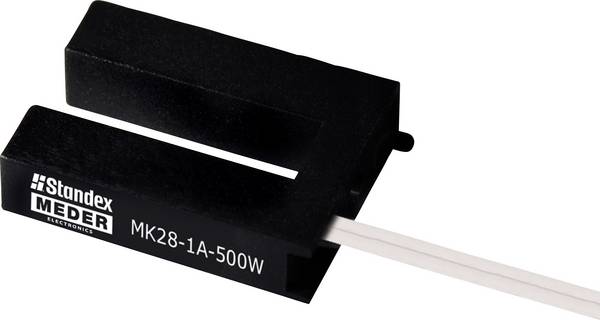

À quoi servent les contacts Reed ?

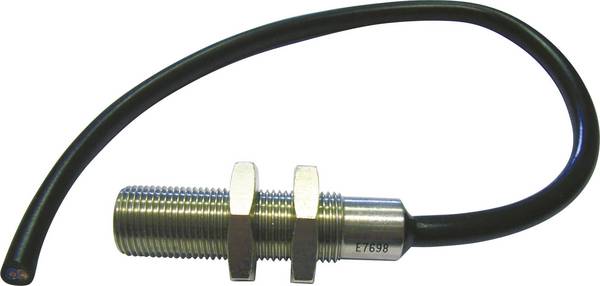

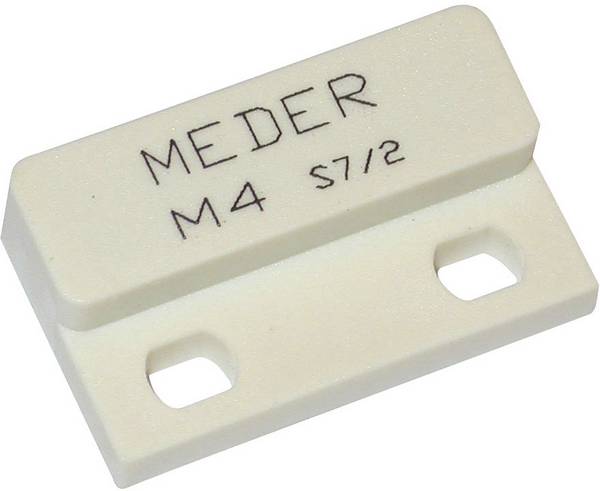

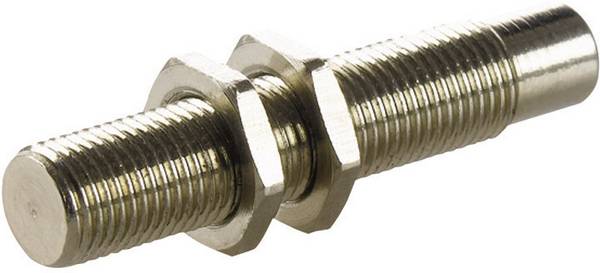

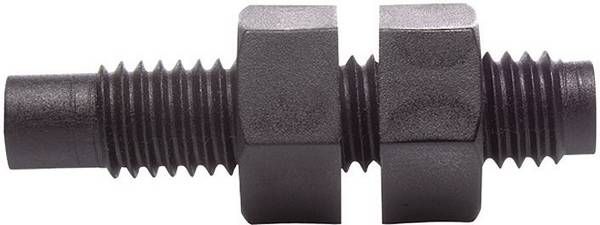

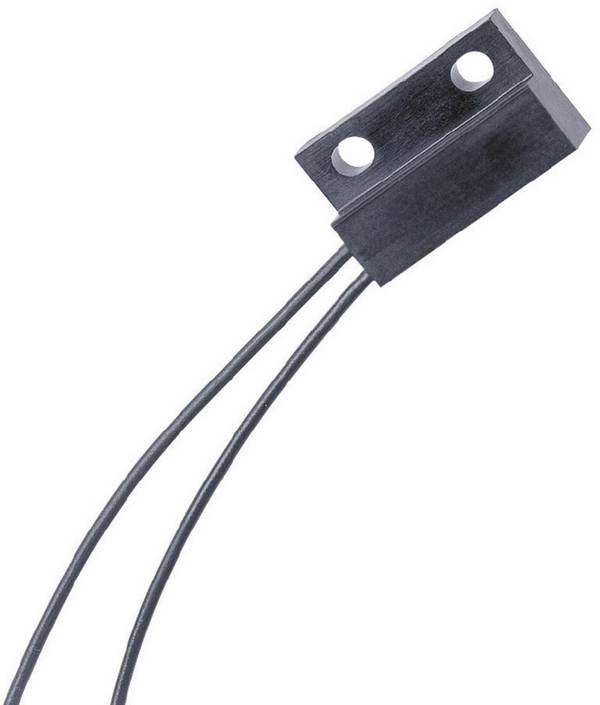

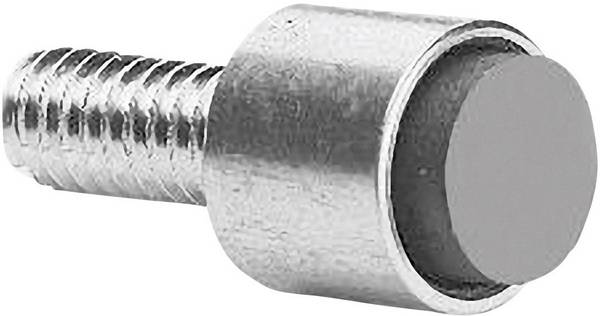

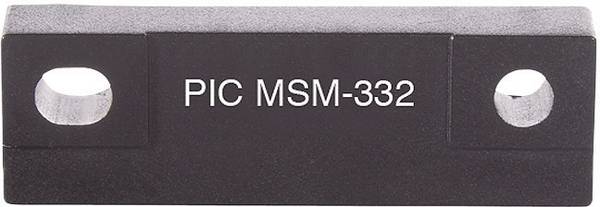

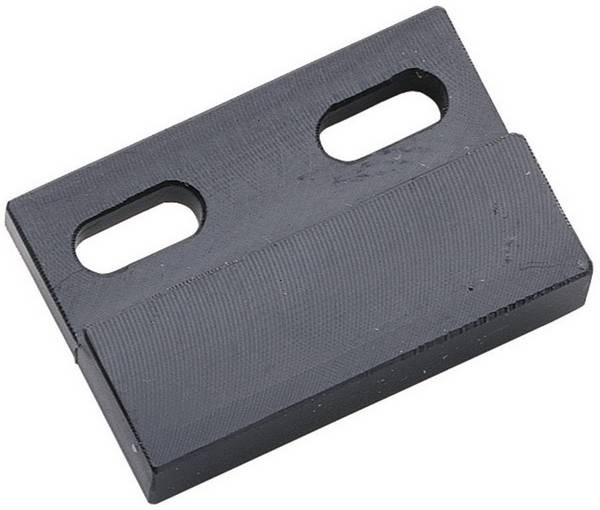

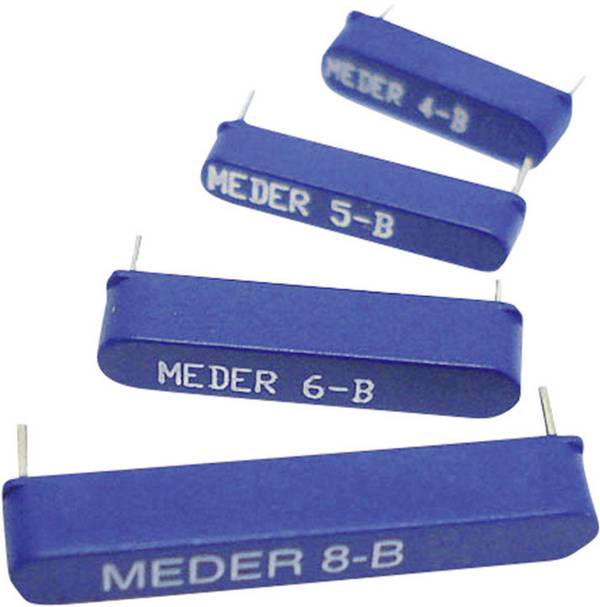

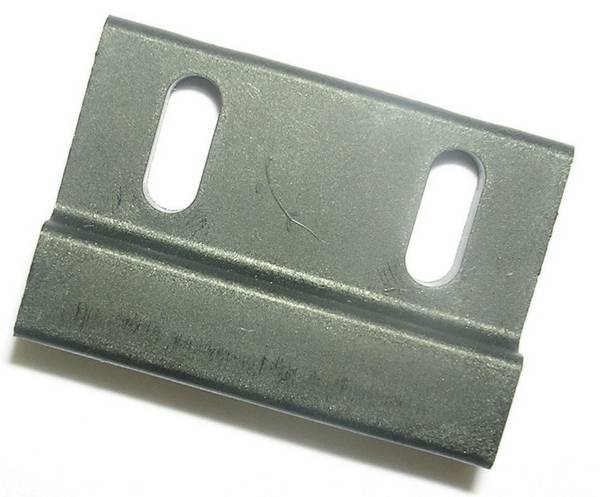

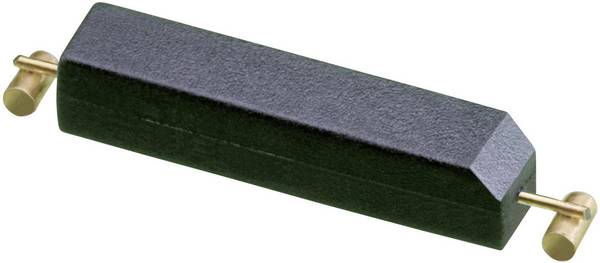

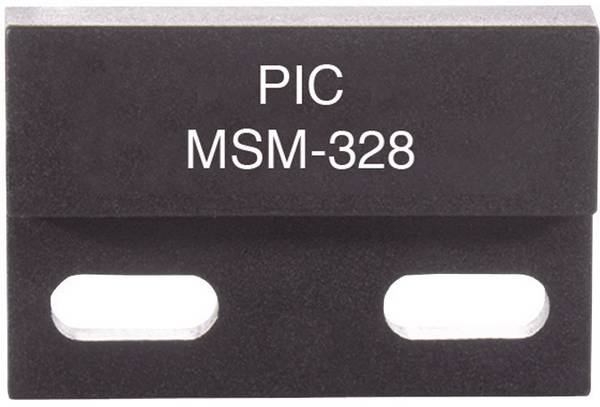

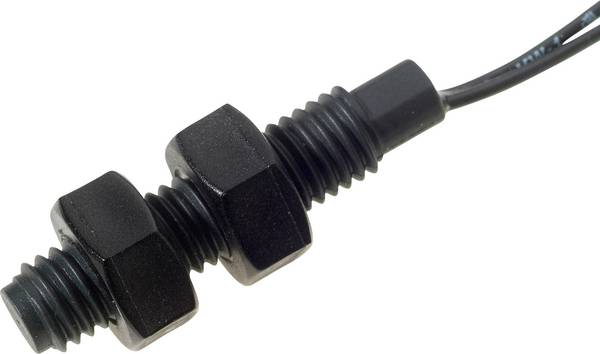

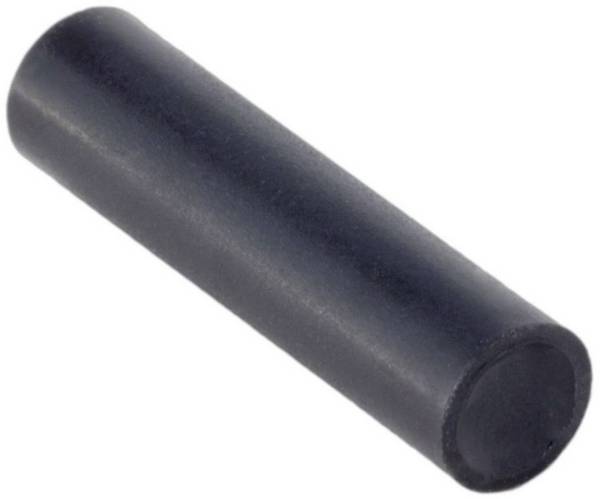

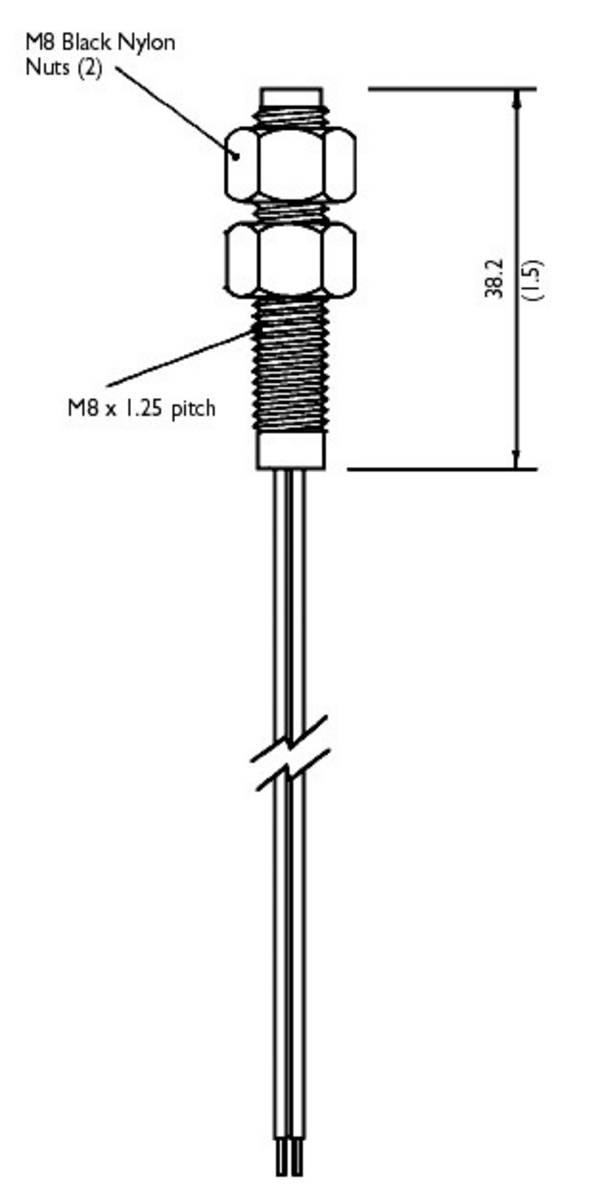

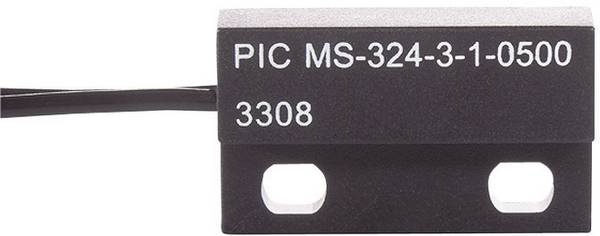

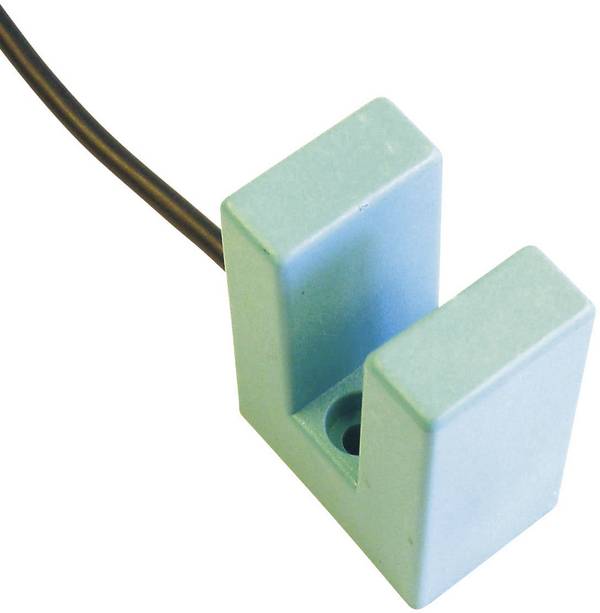

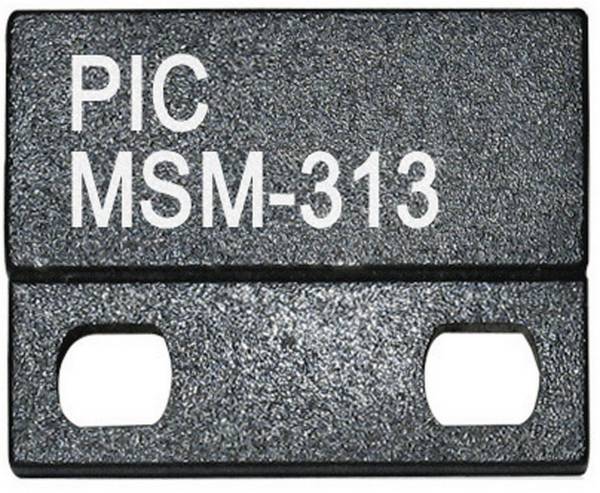

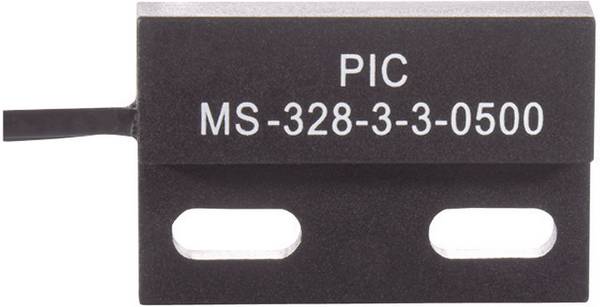

Les contacts Reed peuvent être utilisés à de nombreuses fins, par exemple comme capteur Reed dans des applications industrielles, dans les commandes de machines et dans la technologie de sécurité. En combinaison avec des aimants d'actionnement adaptés, ils sont montés comme un conaction magnétique sur les fenêtres et les portes pour les systèmes d'alarme à domicile. Des contacts Reed peuvent également être utilisés comme capteurs Reed pour la surveillance des grilles et des portes de protection sur les machines. De même, de nombreuses tâches peuvent être effectuées par des contacts de commutation dans des systèmes électromécaniques, par exemple Fin de course, limitation de sens et positionnement .

Actionné par une bobine magnétique, c'est-à-dire comme relais Reed, les contacts Reed représentent des éléments de commutation sensibles avec de faibles pertes de contact et une grande fiabilité. Ils sont donc particulièrement adaptés pour la commutation de très faibles tensions et courants.

Que faut-il observer lors du montage et du fonctionnement des contacts Reed ?

Les valeurs maximales de courant, de tension et de puissance de commutation indiquées dans les spécifications techniques ne doivent pas être dépassées pendant le fonctionnement, même à court terme, sinon les propriétés électriques des contacts se dégradent ou peuvent même être détruites. Les contacts du circuit doivent être protégés efficacement contre les surtensions qui se produisent par exemple lors de la commutation de charges inductives (diodes à roue libre, varistances, maillons RC). Comme d'autres interrupteurs mécaniques, les contacts Reed peuvent également se vriller. Lorsqu'ils sont utilisés comme capteurs dans les systèmes numériques, des dispositions techniques de commutation doivent être prises pour la dévrification.

Les tubes en verre doivent être montés sans contraintes mécaniques pour éviter qu'ils ne se déservent ou ne fuyent à court et à long terme.
