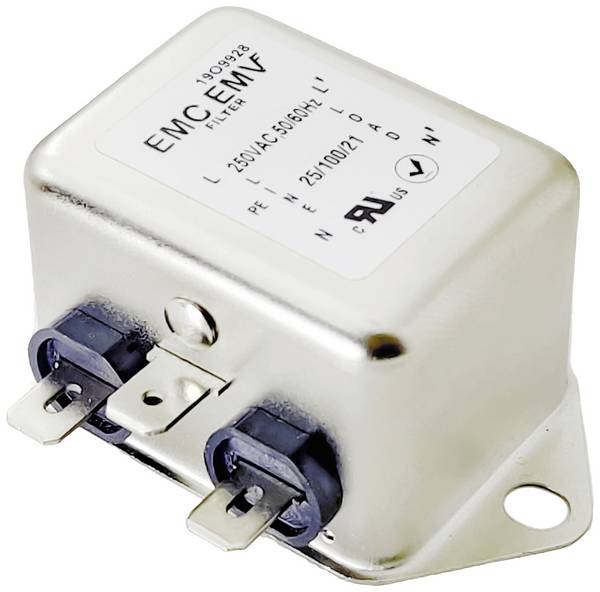

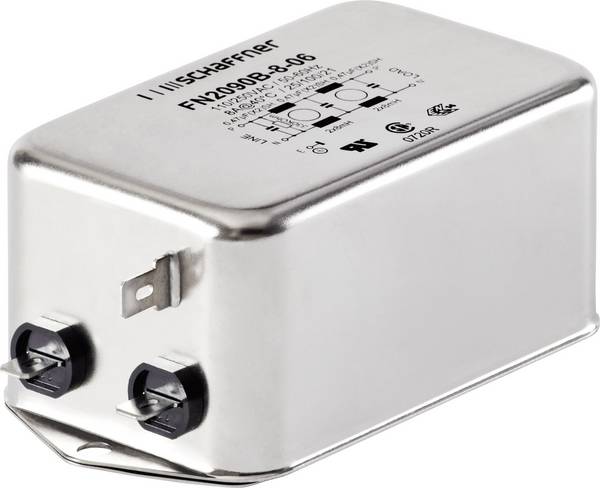

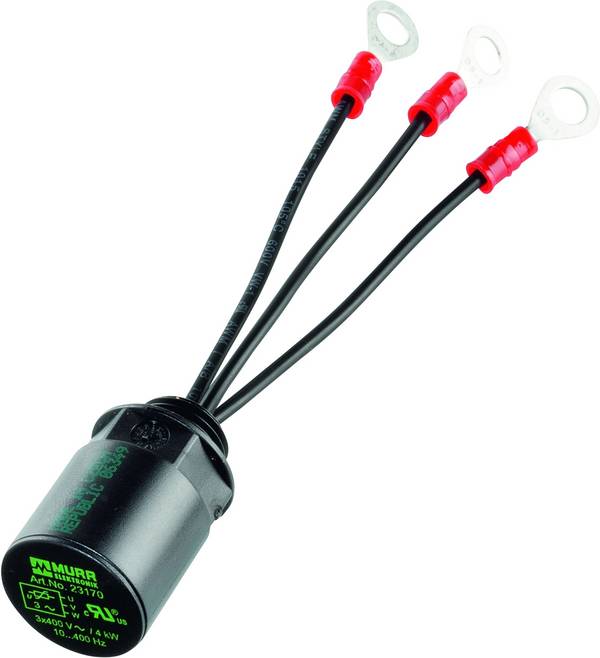

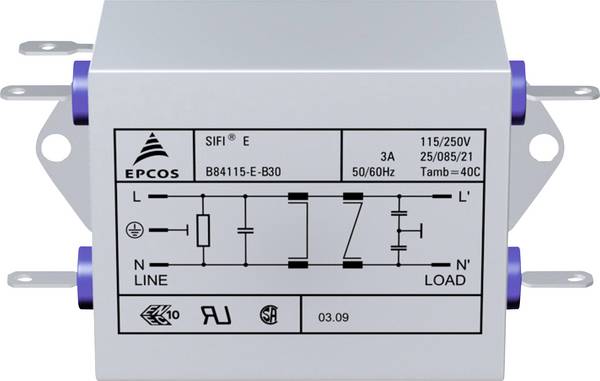

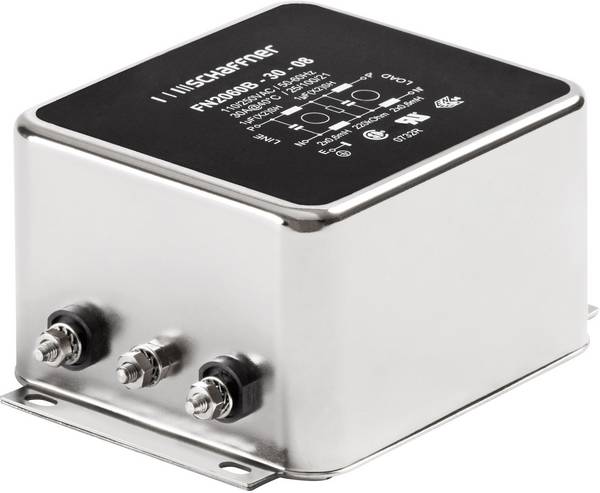

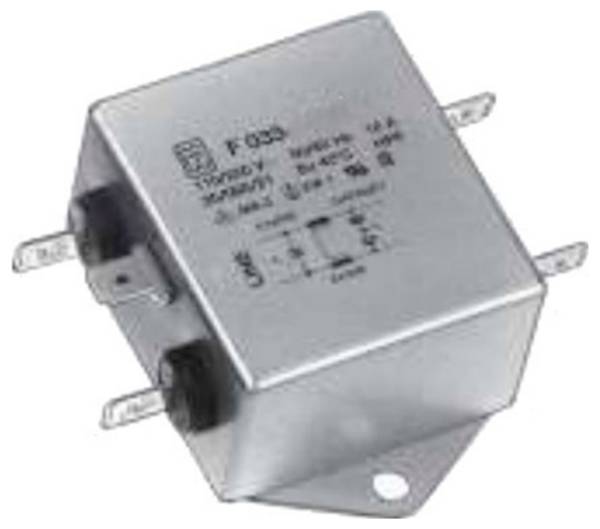

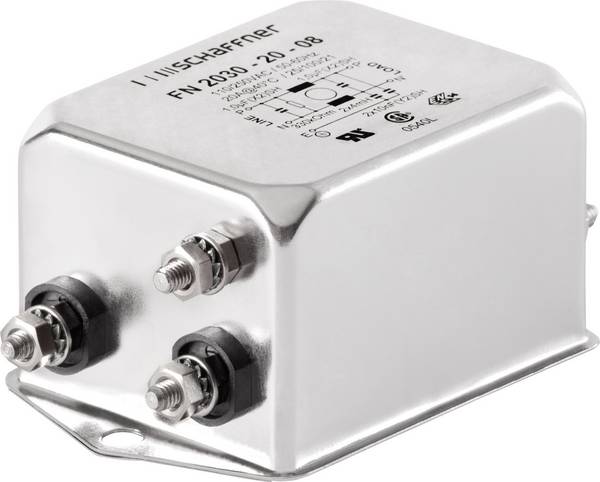

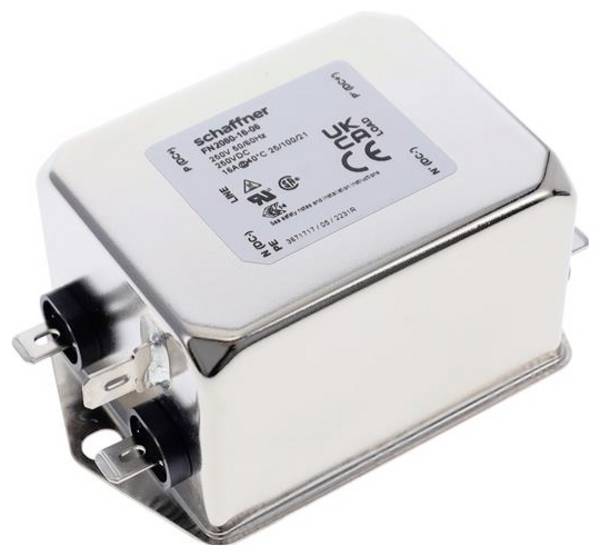

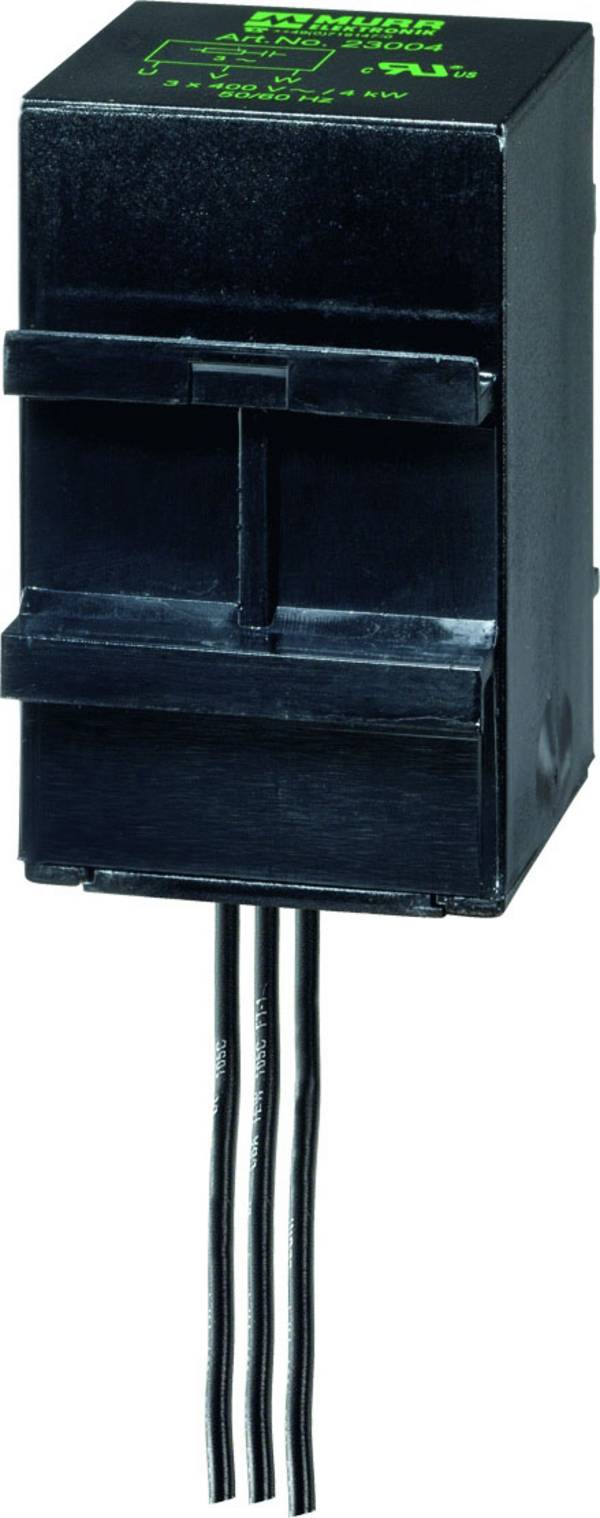

Filtre antiparasitage radio

Le filtre antiparasitage radio a pour tâche principale de déparasiter les alimentations électriques et les appareils électroniques côté réseau. Ces filtres éliminent les fréquences supérieures à 63 Hz dans le réseau. Ils sont installés principalement sur les rails supports directement dans le coffret de branchement. Ils transmettent des courants élevés jusqu'à 16 ampères selon les besoins.

Les filtres de courant de gaine sont spécialement conçus pour éliminer les interférences à haute fréquence dans les câbles coaxiaux. Ces filtres, qui ne contiennent que deux condensateurs, peuvent être facilement raccordés entre le consommateur et la prise d'antenne en tant que « coupleurs capacitifs » et assurent la suppression des fréquences supérieures à 1 GHz, de sorte que la réception analogique et numérique de la radio et de la télévision reste parfaite.

Pour une utilisation dans les filtres antiparasitage, les condensateurs sont répartis en deux catégories : les condensateurs X et les condensateurs Y. Pour les filtres antiparasitage X, les condensateurs sont commutés entre les phases ou la phase et le conducteur neutre. Les condensateurs de classe Y sont utilisés pour ponter l'isolation de base afin d'éviter tout risque de dommage dans l’environnement en cas de court-circuit.

Les condensateurs de déparasitage radio sont disponibles en tant que composants individuels ou composants multi-raccordement.

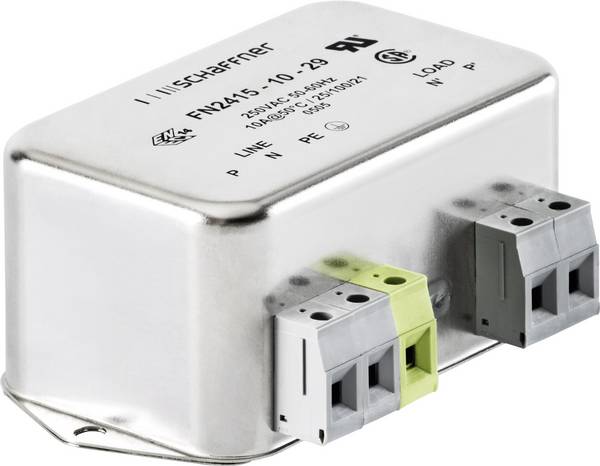

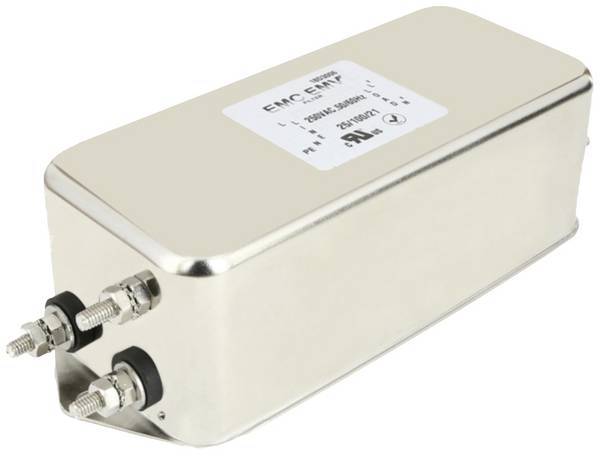

Filtre réseau

Ces filtres retiennent les interférences du réseau basse tension (230 volts) sur le raccordement d'alimentation d'un appareil. En même temps, ils empêchent le retour de fréquences parasites de l'appareil connecté dans le réseau basse tension via la prise de courant. Ils sont généralement intégrés dans les fiches de raccordement et adaptés à la consommation électrique des appareils. Les courants de fuite, qui résultent du fait que les capacités de déparasitage sont reliées au conducteur de protection, posent problème, et pas seulement pour les appareils médicaux. Dans les filtres modernes, ce conducteur est si faible qu'il répond aux exigences des normes internationales (UL/IEC).

De nombreux filtres réseau sont composés d'une prise IEC avec électronique intégrée (inductances et condensateurs). Certaines versions possèdent également un interrupteur d'alimentation et des fusibles. Un montage sur circuit imprimé est également possible avec certains de ces filtres.

Par exemple, les filtres antiparasitage réseau sont parfois intégrés dans des barrettes d'alimentation en combinaison avec une protection contre les surtensions.

Filtre antiparasitage basse fréquence

Les filtres antiparasitage basse fréquence permettent de réduire les interférences dans les composants basse fréquence, par exemple dans les installations audio des voitures ou entre les composants de la chaîne hi-fi. Les interférences sont souvent dues à des potentiels de masse différents sur la radio et l'amplificateur ou au rayonnement d'autres composants de la voiture comme l'alternateur ou le démarreur. Les filtres antiparasitage de ce type peuvent par exemple être installés dans les câbles RCA en utilisant le filtre de courant de gaine (isolateur de boucle de terre) ou le filtre de masse (disjoncteur de terre) pour le découplage de masse. Cette séparation peut être obtenue à l'aide de condensateurs de couplage ou de transformateurs. La solution pratique finalement utilisée dépend de la réponse en fréquence souhaitée.

Il existe également des applications spéciales pour la connexion de données sur les PC.

Critères d'achat

Le premier critère à prendre en compte est la nature de l’élément à déparasiter : appareil individuel ou circuit complexe. Si des travaux d'installation sont nécessaires sur le réseau basse tension, demandez l'aide d'un professionnel : celui-ci dispose d'appareils de mesure qualifiés pour vérifier l'efficacité des composants d’antiparasitage.

Il est plus simple d'installer des filtres de ligne individuels. S’il y a suffisamment de place dans le boîtier, les prises IEC peuvent être remplacées par le même type de prises avec des filtres de ligne. Vérifiez le marquage couleur des ports et assurez-vous qu’ils soient bien fixés.

Si l'espace est insuffisant pour l'installation, la construction d'un répartiteur de courant central est possible. Ici, il est possible d'utiliser plusieurs filtres de ligne sur un seul connecteur mural via un circuit parallèle. Mais attention : chaque filtre de ligne est conçu pour une charge de courant spécifique, elle s'étend de 1 à 20 ampères. Pour ne pas courir de risque, utilisez des filtres d'au moins 3 A (soit environ 700 watts).

FAQ - questions fréquemment posées sur les filtres antiparasites

Que signifie « filtre EMI » ?

L'abréviation EMI signifie « Electromagnetic Interference », c'est-à-dire les interférences électromagnétiques ou les interférences radio. La compatibilité électromagnétique (CEM) indique la capacité du composant à empêcher de telles interférences. C'est pourquoi les composants passifs sont également appelés filtres CEM.

Est-il possible d’intégrer un filtre de ligne dans un câble fabriqué soi-même ?

C'est tout à fait possible. Au lieu d'une solution avec gaine thermorétractable ou même ruban isolant, nous vous recommandons d'acheter un filtre de ligne avec cache en PVC et interrupteur d'alimentation intégré.

Existe-t-il des filtres de ligne sans broche pour le conducteur de protection ?

Non. Non seulement pour des raisons de sécurité, mais également pour des raisons fonctionnelles. En effet, le conducteur de protection - généralement relié au boîtier métallique du consommateur - est absolument nécessaire pour filtrer les ondes à haute fréquence. Les conduites d'eau et de chauffage d'une maison ou d'un appartement (la « terre ») peuvent agir comme une énorme antenne pour les fréquences radio, elles doivent donc être incluses dans la fonction de filtrage.
