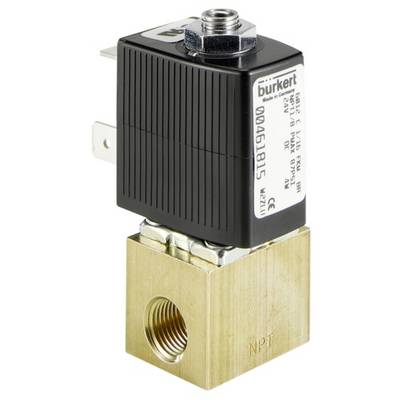

3/2 voies Vanne à commande directe Bürkert 134146 230 V/AC M5 Largeur nominale (détails) 1.2 mm Matériau du boîtier lait
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Total (64,99 € / unité(s))
64,99 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Mini-électrovanne 3/2, à action directe
- Construction compacte
- Action directe
- Joint FKM comme standard
- Bobine pouvant être tournée dans n'importe laquelle des quatre positions à 90°
- A commutation rapide
- Adapté pour le vide technique
Caractéristiques techniques
- Largeur nominale 1,2 mm
- Raccordement M5
- Valeur kv 0,045 m³/h
- Plage de pression 0 - 10 bar
- Tension : 230 V/50 Hz
- Température du fluide -10 à +100 °C
- Température ambiante max. +55 °C
- Viscosité max. 21 mm²/s
- Temps de réponse en ouverture 7 - 10 ms
- Temps de réponse en fermeture 9 - 12 ms
- Consommation électrique : appel 9 VA, maintien 6 VA (4 W)
- Type
134146
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
230 V/AC
- Matériau du boîtier
laiton
- Raccord
M5
- Pression de service (max.)
10 bar
- Filetage
Manchon M5
- Référence fabricant
134146
- Pression de service (min.)
0 bar
- Matériau isolant
FKM
- Fonction
3/2 voies
- Poids
0.099 kg
- Plage de température des médias
-10 à +100 °C
- Température max. des médias
+100 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
1.2 mm
- Spécificités
manchon
- Hauteur
51 mm
- Longueur
20 mm
- Valeur QNn
48 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
position de repos fermée, sortie 2 déchargée
- Valeur Kv
0.75 l/min
- Matériau (détails)
Joint : FKM, corps : laiton
- Alim.
230 V/ 50 Hz
Documents et téléchargements
Fiche technique
Fiche technique 624763 3/2 voies Vanne à commande directe Bürkert 134146 230 V/AC M5 Largeur nominale (détails) 1.2 mm Matériau du boîtier lait
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624763 3/2 voies Vanne à commande directe Bürkert 134146 230 V/AC M5 Largeur nominale (détails) 1.2 mm Matériau du boîtier lait
Description
L'électrovanne est utilisée pour des liquides et gaz neutres, en particulier pour le pilotage d'un actionneur pneumatique simple effet ou pour le vide technique.
Modèle
- Mini-électrovanne 3/2
- P normalement fermée, sortie A à l'échappement
- Sans commande manuelle
- Matériau du corps : laiton
- Matériau des joints : FKM
- Fluides : liquides et gaz neutres (par ex. air comprimé, eau, huile hydraulique, vide technique)
- Matériau de bobine PA
- Tolérance de tension : ± 10%
- Mode de fonctionnement : électrovanne individuelle 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme C (précédemment DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
Livraison sans prise (voir accessoires)
