Accueil
Mesure & alimentation Chargeurs & blocs d'alimentation Charges électroniques

EA Elektro Automatik EL 9750-120 B 6U Charge électronique 750 V/DC 120 A 7200 W

EAN :
Ref. fabricant :
Code produit :

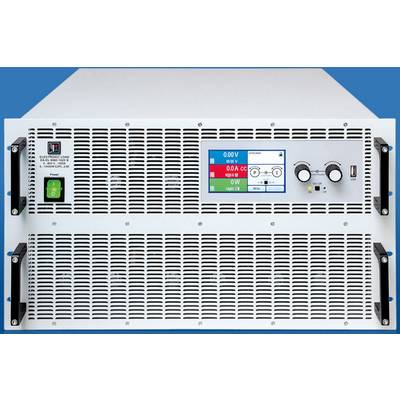

EA Elektro Automatik EL 9750-120 B 6U Charge électronique 750 V/DC 120 A 7200 W-0
EA Elektro Automatik EL 9750-120 B 6U Charge électronique 750 V/DC 120 A 7200 W-0
EA Elektro Automatik
Fiche technique (PDF)
European union


Vente et expédition :
Conrad Electronic CGV

Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
13 979,17 € €
3
2% = 341,09 €
13 638,08 € €
5
3% = 476,69 €
13 502,48 € €
10
4% = 567,55 €
13 411,62 € €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Total (13 979,17 € / unité(s))
€
hors 50,00 €
Signaler un incident juridique
  • Points forts et détails
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Contenu de la livraison
  • Souvent achetés avec

Points forts et détails

Charge électronique 0...750V / 0...120AEA-EL 9750-120 B 6U7200W

  • Contrôleur FPGA 19" 6U
  • Ecran couleur TFT avec fonction tactile
  • Gestionnaire d'alarme intégré
  • Maître-esclave véritable
  • Analogique
  • USB
  • Slot Plug'n Play supplémentaire pour d'autres interfaces
  • User control freeware

Caractéristiques techniques

Type

EL 9750-120 B 6U

Type de produit

Charge électronique

Tension d'entrée (min.)

0 V/DC

Tension d'entrée (max.)

750 V/DC

Courant d'entrée de charge (max.)

120 A

Puissance de raccordement sur la durée (max.)

7200 W

Dim.

(l x H x P) 483 x 266 x 511 mm

Tension d'entrée de charge (max.)

750 V/DC

Poids

33 kg

d'usine (sans certificat)

Puissance connectée continue (min.)

0 W

Entrées

A

Tension d'entrée de charge (min.)

0 V/DC

Courant d'entrée de charge (min.)

0 A

Raccordement de charge

borne à vis (arrière)

Largeur

483 mm

Hauteur

266 mm

Profondeur

511 mm

Variantes(Les prix s'entendent HT hors frais de port)

Tension d'entrée (max.)
Puissance de raccordement sur la durée (max.)
Tension d'entrée de charge (max.)
Courant d'entrée de charge (max.)

EA Elektro Automatik EL 9750-120 B 6U Charge électronique 750 V/DC 120 A 7200 W
EA Elektro Automatik EL 9750-120 B 6U Charge électronique 750 V/DC 120 A 7200 W

2114951


Ce produit
750 V/DC
7200 W
750 V/DC
120 A
EA Elektro Automatik EL 9500-180 B 6U Charge électronique 500 V/DC 180 A 7200 W
EA Elektro Automatik EL 9500-180 B 6U Charge électronique 500 V/DC 180 A 7200 W

2114952


500 V/DC
7200 W
500 V/DC
180 A
EA Elektro Automatik EL 9080-1020 B Charge électronique 80 V/DC 1020 A 14400 W
EA Elektro Automatik EL 9080-1020 B Charge électronique 80 V/DC 1020 A 14400 W

2114953


80 V/DC
14400 W
80 V/DC
1020 A
EA Elektro Automatik EL 9200-420 B 6U Charge électronique 200 V/DC 420 A 12000 W
EA Elektro Automatik EL 9200-420 B 6U Charge électronique 200 V/DC 420 A 12000 W

2114954


200 V/DC
12000 W
200 V/DC
420 A
EA Elektro Automatik EA-EL 9360-240 B 6U Charge électronique 360 V/DC 240 A 10800 W
EA Elektro Automatik EA-EL 9360-240 B 6U Charge électronique 360 V/DC 240 A 10800 W

2114955


360 V/DC
10800 W
360 V/DC
240 A

Documents et téléchargements

Fiche technique

European union

Fiche technique 2114951 EA Elektro Automatik EL 9750-120 B 6U Charge électronique 750 V/DC 120 A 7200 W

Conseils d'utilisation et de sécurité

European union

Conseils d'utilisation et de sécurité 2114951 EA Elektro Automatik EL 9750-120 B 6U Charge électronique 750 V/DC 120 A 7200 W

Description

Ces charges électroniques réglables et programmables de 19" (2 unités de hauteur), sont équipés d'un puissant microcontrôleur (FPGA) avec une résolution de 16 bits. La plage d'entrée DC est très flexible et permet une utilisation avec des tensions d'entrée élevées ou un courant d'entrée fort, en fonction de la puissance nominale de l'appareil. Pour une utilisation confortable, cette série dispose d'un écran tactile TFT intuitif et hautement soudable avec générateur de fonctions intégré et courbes prédéfinies (par ex. Sinus, trapez, rectangle, rampe, arbitraire) ainsi que Alarm Manager, Memory et profils d'utilisateur mémorisables. La résolution d'affichage est de 4 digits. Les paramètres d'entrée DC (U, I, P, R), réglables dans une plage de 0…100 %, sont très stables, précis et dynamiques (impulsions de courant jusqu'à 50 μs) et sans ondulation résiduelle (amplificateur linéaire FET). Pour permettre une commande à distance, les appareils sont équipés en série d'une interface analogique à potentiel séparé et d'un port USB. Le slot Plug'n Play situé à l'arrière de l'appareil permet d'équiper l'appareil d'interfaces optionnelles comme CANopen, Ethernet, Profibus/net, RS232 ou Modbus. Les appareils de cette série sont des outils indispensables pour la reproductibilité des résultats de test et conviennent pour l'intégration dans des bancs d'essai automatisés professionnels, ils sont également adaptés à la mise en cascade pour des applications à charge élevée.

Ce texte a été traduit par une machine.

Modèle

  • 1,2kW à 72 kW
  • 0-80V, 0-200V, 0-360V, 0-500V, 0-750V
  • 0-20A jusqu'à 0-510A selon le modèle
  • FPGA contrôlé et programmable
  • interface analogique galvaniquement séparée 0-5V/0-10V et interface USB de série
  • modes de fonctionnement CV, CC, CP, CR, décharge de la batterie
  • gestionnaire de fonctions intégré, gestion des courbes, gestion des alarmes Profils d'utilisateur
  • Ecran tactile TFT et encodeur de niveau (guidage de menu intuitif)
  • slot d'interface numérique Plug'n play (interfaces en option : Ethernet, CANopen, Profibus uvm)
  • logiciel de commande « ea power control » pour des séquences de fonctions automatiques et des enregistrements de données au format csv
  • boîtier 19" 3HE pour toutes les classes de puissance jusqu'à 72 kW
  • fonctionnement parallèle maître-esclave réel avec fonction somme, possibilité de montage en cascade pour la fabrication d'armoires à charge élevée

Contenu de la livraison

  • Manuel (sur clé USB)
  • Protocole de test (sur clé USB)
  • Câble secteur IEC 320, contact de protection
  • Cache-bornes DC
  • Clé USB
  • Logiciel (sur clé USB)

Configuration système requise

  • Adapté jusqu'à Win 10

Description

Ces charges électroniques réglables et programmables de 19" (2 unités de hauteur), sont équipés d'un puissant microcontrôleur (FPGA) avec une résolution de 16 bits. La plage d'entrée DC est très flexible et permet une utilisation avec des tensions d'entrée élevées ou un courant d'entrée fort, en fonction de la puissance nominale de l'appareil. Pour une utilisation confortable, cette série dispose d'un écran tactile TFT intuitif et hautement soudable avec générateur de fonctions intégré et courbes prédéfinies (par ex. Sinus, trapez, rectangle, rampe, arbitraire) ainsi que Alarm Manager, Memory et profils d'utilisateur mémorisables. La résolution d'affichage est de 4 digits. Les paramètres d'entrée DC (U, I, P, R), réglables dans une plage de 0…100 %, sont très stables, précis et dynamiques (impulsions de courant jusqu'à 50 μs) et sans ondulation résiduelle (amplificateur linéaire FET). Pour permettre une commande à distance, les appareils sont équipés en série d'une interface analogique à potentiel séparé et d'un port USB. Le slot Plug'n Play situé à l'arrière de l'appareil permet d'équiper l'appareil d'interfaces optionnelles comme CANopen, Ethernet, Profibus/net, RS232 ou Modbus. Les appareils de cette série sont des outils indispensables pour la reproductibilité des résultats de test et conviennent pour l'intégration dans des bancs d'essai automatisés professionnels, ils sont également adaptés à la mise en cascade pour des applications à charge élevée.

Ce texte a été traduit par une machine.

Modèle

  • 1,2kW à 72 kW
  • 0-80V, 0-200V, 0-360V, 0-500V, 0-750V
  • 0-20A jusqu'à 0-510A selon le modèle
  • FPGA contrôlé et programmable
  • interface analogique galvaniquement séparée 0-5V/0-10V et interface USB de série
  • modes de fonctionnement CV, CC, CP, CR, décharge de la batterie
  • gestionnaire de fonctions intégré, gestion des courbes, gestion des alarmes Profils d'utilisateur
  • Ecran tactile TFT et encodeur de niveau (guidage de menu intuitif)
  • slot d'interface numérique Plug'n play (interfaces en option : Ethernet, CANopen, Profibus uvm)
  • logiciel de commande « ea power control » pour des séquences de fonctions automatiques et des enregistrements de données au format csv
  • boîtier 19" 3HE pour toutes les classes de puissance jusqu'à 72 kW
  • fonctionnement parallèle maître-esclave réel avec fonction somme, possibilité de montage en cascade pour la fabrication d'armoires à charge élevée

Contenu de la livraison

  • Manuel (sur clé USB)
  • Protocole de test (sur clé USB)
  • Câble secteur IEC 320, contact de protection
  • Cache-bornes DC
  • Clé USB
  • Logiciel (sur clé USB)

Configuration système requise

  • Adapté jusqu'à Win 10
