Disjoncteur Siemens 3VA2025-5HM36-0AA0 Plage de réglage (courant): 10 - 25 A Tension de contact (max.): 690 V/AC (l x H

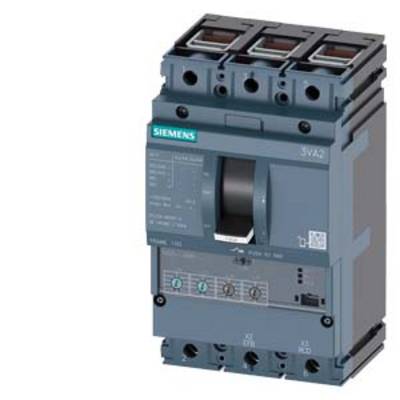

Disjoncteur tripolaire Siemens, modèle SVA2, pour circuits électriques. Design compact en gris avec inscription de marque en vert.

Photo non contractuelle

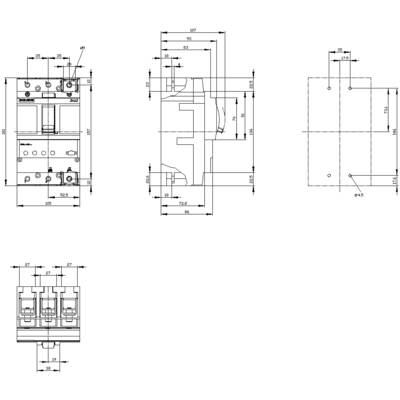

Dessin technique d'un appareil électronique avec dimensions et vues de face, de dessus et de côté. Les détails des vis et des connexions sont indiqués.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

25 A

Connexion

borne

Type

3VA2025-5HM36-0AA0

Plage de réglage du courant (min.)

10 A

Fiche technique (PDF)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (704,17 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Disjoncteur

Type: 3VA2025-5HM36-0AA0

Plage de réglage du courant (min.): 10 A

Valeur du courant d'appel (max.): 25 A

Plage de réglage (courant): 10 - 25 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: M

Type du déclencheur à maximum de courant: ETU330

Connexion: borne

: IP40

Profondeur: 86 mm

Largeur: 105 mm

Hauteur: 181 mm

Dim.: (l x H x P) 105 x 181 x 86 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 0

: 0

: 25 A

: 3

: 0

: 0.84 W

: IP40

: Front side

: FAUX

: Frame clamp

: Rocker lever

: FAUX

: 55 kA

: VRAI

: VRAI

: VRAI

: Built-in device fixed built-in technique

: VRAI

: VRAI

Variantes(Les prix s'entendent HT hors frais de port)

Valeur du courant d'appel (max.)

Type de produit

Plage de réglage du courant (min.)

Disjoncteur Siemens 3VA1010-4ED46-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1736957

100 A

Disjoncteur

100 A

Adaptateur de disjoncteur Siemens 3RA6890-0BA Plage de réglage (courant): 25 A (max) Tension de contact (max.): 690 V/AC (l x H x P) 45 x 26 x 23 mm 1 pc(s)

Code produit :1737263

25 A

Adaptateur de disjoncteur

Disjoncteur Siemens 3VA1010-3ED36-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1737507

100 A

Disjoncteur

100 A

Disjoncteur Siemens 3VA1010-3ED42-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1737605

100 A

Disjoncteur

100 A

Disjoncteur Siemens 3VA1010-3ED46-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1737861

100 A

Disjoncteur

100 A

Disjoncteur Siemens 3VA1010-4ED32-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1737862

100 A

Disjoncteur

100 A

Disjoncteur Siemens 3VA1010-4ED36-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1737881

100 A

Disjoncteur

100 A

Disjoncteur Siemens 3VA1010-4ED42-0AA0 Plage de réglage (courant): 100 - 100 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1737920

100 A

Disjoncteur

100 A

Disjoncteur Siemens 3VA1020-2ED32-0AA0 Plage de réglage (courant): 20 - 20 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1737935

20 A

Disjoncteur

20 A

Disjoncteur Siemens 3VA1020-2ED36-0AA0 Plage de réglage (courant): 20 - 20 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1739826

20 A

Disjoncteur

20 A

Documents et téléchargements

Fiche technique

Fiche technique 1749234 Disjoncteur Siemens 3VA2025-5HM36-0AA0 Plage de réglage (courant): 10 - 25 A Tension de contact (max.): 690 V/AC (l x H

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1749234 Disjoncteur Siemens 3VA2025-5HM36-0AA0 Plage de réglage (courant): 10 - 25 A Tension de contact (max.): 690 V/AC (l x H

Description

Interrupteur de puissance 3VA2 IEC Frame 100 classe de pouvoir de coupure du disjoncteur M Icu = 55kA @ 415V 3 pôles, protection ETU330, LIG, protection contre la surcharge ir dans=25A=10A...25A la protection contre les courts-circuits II = 1,5...12 x dans la mise à la terre de protection Ig = 0,6... 1 x In, tg = 0,1/0,3s bornes de raccordement compact 3VA2 avec ETU 3 série pour protection de votre matériel. Interrupteur de puissance de la Compact 3VA de Siemens comme élément important de l'SENTRON composants pour des applications industrielles ainsi que pour les applications dans la plage d'infrastructure offrent des installations efficace -, kit de démarrage et protection du moteur contre la surcharge et contre la déconnexion sûre en cas de court-circuit. Interrupteur de puissance de la Compact 3VA vous de nouvelles normes en matière de flexibilité et de diversité d'accessoires modulaire. Accessoires uniforme pour plusieurs tailles de toutes les séries du commutateur de puissance compact 3VA1 et 3VA2. Cette variante du commutateur de puissance compact 3VA se distingue surtout par : 1. Forme compacte. 2. Disponible comme variante pour la protection et le générateur de protection en fonction de la ETU. 3. Disponible en version 3 ou 4 pôles. 4ème En fonction de la taille de construction : courant assigné de 25 A..630 A. 5. Quatre classes de puissance de coupure de 55 kA ... 150 kA à 415 V. 6. Montage dans un montage fixe, fiche technique, rack possible. 7. La série dispose d'un déclencheur électronique de surintensité. 8. Système modulaire et facile à monter accessoires interne avec de multiples fonctions. www.siemens.fr/3 VA. Siemens propose une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie un portefeuille bien pensée de la protection et de commutation, de mesure et appareils de surveillance, systèmes de distribution ainsi que des interrupteurs et prises de courant.

Ce texte a été traduit par une machine.
