Disjoncteur Siemens 3VA2110-6JQ46-0AA0 Plage de réglage (courant): 40 - 100 A Tension de contact (max.): 690 V/AC (l x H

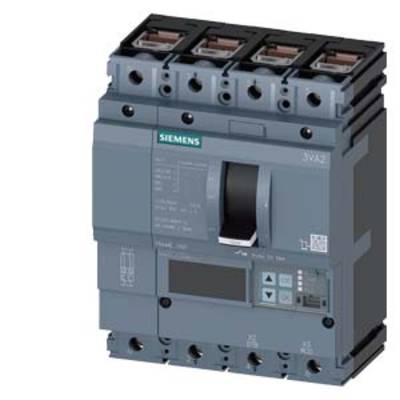

Un interrupteur industriel gris de Siemens, modèle 3VA2, avec plusieurs connexions et un dispositif central de commutation basculante.

Photo non contractuelle

Dessin technique d'un interrupteur électrique avec différentes vues et cotes détaillées en millimètres.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

100 A

Connexion

borne

Type

3VA2110-6JQ46-0AA0

Plage de réglage du courant (min.)

40 A

Fiche technique (PDF)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (1 440,83 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Disjoncteur

Type: 3VA2110-6JQ46-0AA0

Plage de réglage du courant (min.): 40 A

Valeur du courant d'appel (max.): 100 A

Plage de réglage (courant): 40 - 100 A

Nombre de pôles: 4 pôles

Tension de contact (max.): 690 V/AC

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: H

Type du déclencheur à maximum de courant: ETU560

Connexion: borne

: IP40

Profondeur: 86 mm

Largeur: 140 mm

Hauteur: 181 mm

Dim.: (l x H x P) 140 x 181 x 86 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 0

: 0

: 100 A

: 4

: 40-100 A

: 0

: 690-690 V

: 10 W

: IP40

: Front side

: FAUX

: Frame clamp

: Rocker lever

: FAUX

: 85 kA

: 60-1000 A

: 150-1200 A

: VRAI

: VRAI

: VRAI

: Built-in device fixed built-in technique

: VRAI

: VRAI

Variantes(Les prix s'entendent HT hors frais de port)

Valeur du courant d'appel (max.)

Type de produit

Plage de réglage du courant (min.)

Disjoncteur Siemens 3VA1132-5ED16-0AA0 Plage de réglage (courant): 32 - 32 A Tension de contact (max.): 415 V/AC (l x H x P) 25.4 x 130 x 70 mm 1 pc(s)

Code produit :1700984

32 A

Disjoncteur

32 A

Disjoncteur Siemens 3VA1140-3ED32-0AA0 Plage de réglage (courant): 40 - 40 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1701092

40 A

Disjoncteur

40 A

Disjoncteur Siemens 3VA1132-3EF42-0AA0 Plage de réglage (courant): 22 - 32 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1701157

32 A

Disjoncteur

22 A

Disjoncteur Siemens 3VA1125-6EF46-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703809

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5EF36-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1703960

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5GE42-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703964

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5GE46-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703965

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1140-4GE42-0AA0 Plage de réglage (courant): 28 - 40 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703968

40 A

Disjoncteur

28 A

Disjoncteur Siemens 3VA1140-5ED22-0AA0 Plage de réglage (courant): 40 - 40 A Tension de contact (max.): 415 V/AC (l x H x P) 50.8 x 130 x 70 mm 1 pc(s)

Code produit :1704031

40 A

Disjoncteur

40 A

Disjoncteur Siemens 3VA1140-5EF32-0AA0 Plage de réglage (courant): 28 - 40 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1704032

40 A

Disjoncteur

28 A

Documents et téléchargements

Fiche technique

Fiche technique 1701189 Disjoncteur Siemens 3VA2110-6JQ46-0AA0 Plage de réglage (courant): 40 - 100 A Tension de contact (max.): 690 V/AC (l x H

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1701189 Disjoncteur Siemens 3VA2110-6JQ46-0AA0 Plage de réglage (courant): 40 - 100 A Tension de contact (max.): 690 V/AC (l x H

Description

Interrupteur de puissance 3VA2 IEC Frame 160 classe de pouvoir de coupure du disjoncteur H Icu=85kA @ 415V 4 pôles, protection ETU560, LSIG, protection contre la surcharge ir dans=100A=40A...100A la protection contre les courts-circuits monter ISD=0,6..10x, II = 1,5..12x dans N conducteur de protection réglable (off, jusqu'à 160%) pour la mise à la terre de protection, désactivable Ig = 0,2...1 x= tg = intensités de 0,05-0,8s bornes de raccordement compact 3VA2 avec ETU 5 série pour protection de votre matériel. Interrupteur de puissance de la Compact 3VA de Siemens comme élément important de l'SENTRON composants pour des applications industrielles ainsi que pour les applications dans la plage d'infrastructure offrent des installations efficace -, kit de démarrage et protection du moteur contre la surcharge et contre la déconnexion sûre en cas de court-circuit. Interrupteur de puissance de la Compact 3VA vous de nouvelles normes en matière de flexibilité et de diversité d'accessoires modulaire. Accessoires uniforme pour plusieurs tailles de toutes les séries du commutateur de puissance compact 3VA1 et 3VA2. Cette variante du commutateur de puissance compact 3VA se distingue surtout par : 1.forme compacte. 2. Disponible comme variante pour protection et générateur de protection. 3. Disponible en version 3 ou 4 pôles. 4ème Quatre classes de puissance de coupure de 55 kA ... 150 kA à 415 V. 5. En fonction de la taille de construction : courant assigné de 25 A..630 A. 6. Montage dans un montage fixe, fiche technique, rack possible. 7. Excellent comportement de protection sélective dans la Bemessungsbetriebsstrom-Abstand 1 : 2,5 et 1:1,6. 8. La série dispose d'un déclencheur électronique de surintensité. 9. Dispose d'un écran intégré pour l'affichage de la valeur de mesure. 10. Connexion de communication en option via Modbus TCP, Modbus RTU, PROFIBUS et PROFINET. 11. Système modulaire et facile à monter accessoires interne avec de multiples fonctions. Siemens propose une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie un portefeuille bien pensée de la protection et de commutation, de mesure et appareils de surveillance, systèmes de distribution ainsi que des interrupteurs et prises de courant.

Ce texte a été traduit par une machine.
