Disjoncteur Siemens 3VA2216-7JP32-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H

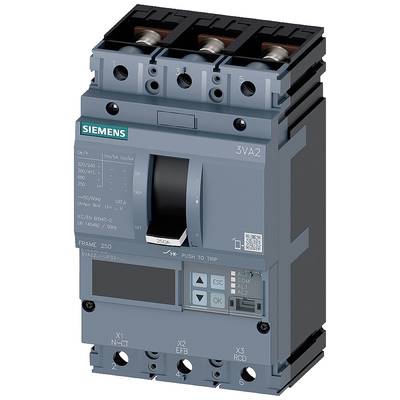

Un interrupteur-sectionneur tripolaire Siemens, modèle 3VA2, gris, avec écran et éléments de commande sur la face avant, adapté aux applications électriques.

Photo non contractuelle

Dessin technique d'un composant électrique avec dimensions et détails vus de face et de côté. Contient des indications de mesures en millimètres.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

160 A

Connexion

raccord à vis

Type

3VA2216-7JP32-0AA0

Plage de réglage du courant (min.)

63 A

Fiche technique (PDF)

Livraison avant le jeu. 8 octobre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (1 649,17 € / unité(s))

1 649,17 €

dont 0,01 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Disjoncteur

Type: 3VA2216-7JP32-0AA0

Plage de réglage du courant (min.): 63 A

Valeur du courant d'appel (max.): 160 A

Plage de réglage (courant): 63 - 160 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: C

Connexion: raccord à vis

: IP40

Profondeur: 86 mm

Largeur: 105 mm

Hauteur: 181 mm

Dim.: (l x H x P) 105 x 181 x 86 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 0

: 0

: 160 A

: 3

: 64-160 A

: 0

: 690-690 V

: 19.7 W

: IP40

: Front side

: FAUX

: Screw connection

: Rocker lever

: FAUX

: 110 kA

: 96-1600 A

: 240-1920 A

: VRAI

: FAUX

: VRAI

: Built-in device fixed built-in technique

: VRAI

: VRAI

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Valeur du courant d'appel (max.)

Type de produit

Plage de réglage du courant (min.)

Disjoncteur Siemens 3VA1132-5ED16-0AA0 Plage de réglage (courant): 32 - 32 A Tension de contact (max.): 415 V/AC (l x H x P) 25.4 x 130 x 70 mm 1 pc(s)

Code produit :1700984

32 A

Disjoncteur

32 A

Disjoncteur Siemens 3VA1140-3ED32-0AA0 Plage de réglage (courant): 40 - 40 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1701092

40 A

Disjoncteur

40 A

Disjoncteur Siemens 3VA1132-3EF42-0AA0 Plage de réglage (courant): 22 - 32 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1701157

32 A

Disjoncteur

22 A

Convertisseur de courant externe pour conducteur N Siemens 3VA9007-0NA10 1 pc(s)

Code produit :1702944

100 A

Accessoire de disjoncteur

25 A

Convertisseur de courant externe pour conducteur N Siemens 3VA9107-0NA10 1 pc(s) Piece

Code produit :1702946

250 A

Accessoire de disjoncteur

160 A

Disjoncteur Siemens 3VA1125-6EF46-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703809

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5EF36-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1703960

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5GE42-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703964

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5GE46-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703965

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1140-4GE42-0AA0 Plage de réglage (courant): 28 - 40 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703968

40 A

Disjoncteur

28 A

Documents et téléchargements

Fiche technique

Fiche technique 1703778 Disjoncteur Siemens 3VA2216-7JP32-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1703778 Disjoncteur Siemens 3VA2216-7JP32-0AA0 Plage de réglage (courant): 63 - 160 A Tension de contact (max.): 690 V/AC (l x H

Description

Interrupteur de puissance 3VA2 IEC Frame 250 classe de pouvoir de coupure du disjoncteur C Icu=110 kA @ 415V 3 pôles, protection ETU550, LSI, protection contre la surcharge ir dans=160A=63A...160A la protection contre les courts-circuits monter ISD=0,6..10x, II = 1,5..12x en protection de conducteur N en option avec convertisseur de courant externe, jusqu'à 160% de vis de raccordement plat compact 3VA2 avec ETU 5 série pour protection de votre matériel. Interrupteur de puissance de la Compact 3VA de Siemens comme élément important de l'SENTRON composants pour des applications industrielles ainsi que pour les applications dans la plage d'infrastructure offrent des installations efficace -, kit de démarrage et protection du moteur contre la surcharge et contre la déconnexion sûre en cas de court-circuit. Interrupteur de puissance de la Compact 3VA vous de nouvelles normes en matière de flexibilité et de diversité d'accessoires modulaire. Accessoires uniforme pour plusieurs tailles de toutes les séries du commutateur de puissance compact 3VA1 et 3VA2. Cette variante du commutateur de puissance compact 3VA se distingue surtout par : 1.forme compacte. 2. Disponible comme variante pour protection et générateur de protection. 3. Disponible en version 3 ou 4 pôles. 4ème Quatre classes de puissance de coupure de 55 kA ... 150 kA à 415 V. 5. En fonction de la taille de construction : courant assigné de 25 A..630 A. 6. Montage dans un montage fixe, fiche technique, rack possible. 7. Excellent comportement de protection sélective dans la Bemessungsbetriebsstrom-Abstand 1 : 2,5 et 1:1,6. 8. La série dispose d'un déclencheur électronique de surintensité. 9. Dispose d'un écran intégré pour l'affichage de la valeur de mesure. 10. Connexion de communication en option via Modbus TCP, Modbus RTU, PROFIBUS et PROFINET. 11. Système modulaire et facile à monter accessoires interne avec de multiples fonctions. Siemens propose une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie un portefeuille bien pensée de la protection et de commutation, de mesure et appareils de surveillance, systèmes de distribution ainsi que des interrupteurs et prises de courant.

Ce texte a été traduit par une machine.
