Disjoncteur Siemens 3VA5225-0BB61-0AA0 Plage de réglage (courant): 250 A (max) Tension de contact (max.): 690 V/AC (l x

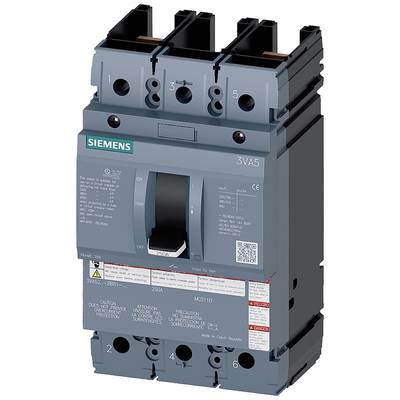

Disjoncteur Siemens, modèle 3VA5, de couleur gris foncé avec interrupteur central et informations produit sur la face avant.

Photo non contractuelle

Schéma de câblage montre un composant électrique avec des fils connectés aux bornes 1, 2, 5 et 6. Les connexions entre les bornes et les composants sont représentées.

Dessin technique d'un appareil électrique de commutation avec plusieurs vues et dimensions détaillées, montrant les dimensions des composants et les points de connexion.

1/3

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

250 A

Type

3VA5225-0BB61-0AA0

Plage de réglage (courant)

250 A (max)

Nombre de pôles

2 pôles

Fiche technique (PDF)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (737,50 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Disjoncteur

Type: 3VA5225-0BB61-0AA0

Valeur du courant d'appel (max.): 250 A

Plage de réglage (courant): 250 A (max)

Nombre de pôles: 2 pôles

Tension de contact (max.): 690 V/AC

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Type du déclencheur à maximum de courant: MCS110

: IP40

Profondeur: 83 mm

Largeur: 105 mm

Hauteur: 185 mm

Dim.: (l x H x P) 105 x 185 x 83 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 0

: 0

: 250 A

: 2

: 0

: 690-690 V

: 36.26 W

: IP40

: Other

: FAUX

: Other

: Rocker lever

: 70.0 kA

: 2500-2500 A

: VRAI

: FAUX

: VRAI

: Built-in device fixed built-in technique

: VRAI

: VRAI

Variantes(Les prix s'entendent HT hors frais de port)

Valeur du courant d'appel (max.)

Type de produit

Plage de réglage du courant (min.)

Disjoncteur Siemens 3VA1132-5ED16-0AA0 Plage de réglage (courant): 32 - 32 A Tension de contact (max.): 415 V/AC (l x H x P) 25.4 x 130 x 70 mm 1 pc(s)

Code produit :1700984

32 A

Disjoncteur

32 A

Disjoncteur Siemens 3VA1140-3ED32-0AA0 Plage de réglage (courant): 40 - 40 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1701092

40 A

Disjoncteur

40 A

Disjoncteur Siemens 3VA1132-3EF42-0AA0 Plage de réglage (courant): 22 - 32 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1701157

32 A

Disjoncteur

22 A

Disjoncteur Siemens 3VA1125-6EF46-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703809

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5EF36-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1703960

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5GE42-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703964

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1125-5GE46-0AA0 Plage de réglage (courant): 18 - 25 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703965

25 A

Disjoncteur

18 A

Disjoncteur Siemens 3VA1140-4GE42-0AA0 Plage de réglage (courant): 28 - 40 A Tension de contact (max.): 690 V/AC (l x H x P) 101.6 x 130 x 70 mm 1 pc(s)

Code produit :1703968

40 A

Disjoncteur

28 A

Disjoncteur Siemens 3VA1140-5ED22-0AA0 Plage de réglage (courant): 40 - 40 A Tension de contact (max.): 415 V/AC (l x H x P) 50.8 x 130 x 70 mm 1 pc(s)

Code produit :1704031

40 A

Disjoncteur

40 A

Disjoncteur Siemens 3VA1140-5EF32-0AA0 Plage de réglage (courant): 28 - 40 A Tension de contact (max.): 690 V/AC (l x H x P) 76.2 x 130 x 70 mm 1 pc(s)

Code produit :1704032

40 A

Disjoncteur

28 A

Documents et téléchargements

Fiche technique

Fiche technique 1702771 Disjoncteur Siemens 3VA5225-0BB61-0AA0 Plage de réglage (courant): 250 A (max) Tension de contact (max.): 690 V/AC (l x

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1702771 Disjoncteur Siemens 3VA5225-0BB61-0AA0 Plage de réglage (courant): 250 A (max) Tension de contact (max.): 690 V/AC (l x

Description

Switch Case moulé 3 VA5 UL Frame 250 max. Kurzschl-Ausschaltvermogen 65kA @ 480V 2 pôles, protection MCS110, en=250A sans protection contre les surcharges Protection naturelle II = 10 x en sans raccordement compact 3VA5 comme commutateur moulés Case, homologation UL. Interrupteur de puissance de la Compact 3VA UL de Siemens comme élément important de l'SENTRON composants pour des applications industrielles ainsi que pour les applications dans la plage d'infrastructure sont moulés Case Switch variante du 3VA5 selon IEC 60947-2 annexe L " CBI-X " (Circuit Breaker Interruptor) avec sa propre protection en forme de l'interrupteur de puissance compact la possibilité, en toute sécurité des composants système pour débrancher du secteur. Ainsi, le 3VA UL de nouvelles normes en matière de flexibilité et de diversité d'accessoires modulaire. Le commutateur de puissance compact 3VA UL offrent en outre pour exporter des machines dans le monde entier et ferme l'installation de commutation les meilleures conditions. En plus de la norme IEC répondent aux deux séries 3VA5 et 3VA6 également l'UL Standard. L'ensemble des fonctionnalités du monde entier peuvent ainsi être utilisé pour des installations et.cette variante de l'interrupteur de puissance compact 3VA se distingue surtout par : 1. Forme compacte. 2. Disponible comme moulés Case Switch selon IEC 60947-2 annexe L " CBI-X " (Circuit Breaker Interruptor) 3. Disponible comme 2- (3 pôles de la forme de construction du boîtier) et version 3 pôles. 4ème En fonction de la taille de construction : Bemessungsdauerstrom de 100 A..250 A. 5. Système modulaire et facile à monter accessoires interne avec de multiples fonctions. 6. Semelle intérieure plate-forme d'accessoires de toutes les compact 3VA. Siemens propose une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie un portefeuille bien pensée de la protection et de commutation, de mesure et appareils de surveillance, systèmes de distribution ainsi que des interrupteurs et prises de courant.
