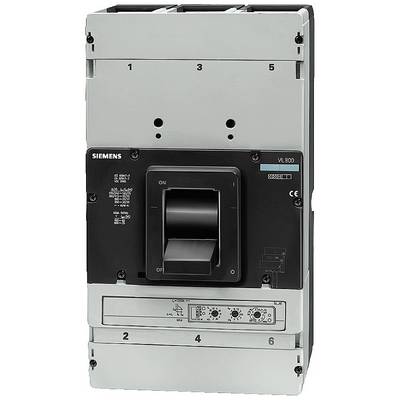

Disjoncteur Siemens 3VL6780-3TE46-0AA0 Plage de réglage (courant): 320 - 800 A Tension de contact (max.): 690 V/AC (l x
Code produit :
Type de produit
Disjoncteur
Valeur du courant d'appel (max.)
800 A
Connexion
raccord à vis
Type
3VL6780-3TE46-0AA0
Dimensions
3VL6
Fiche technique (PDF)
Caractéristiques techniques
- Type de produit
Disjoncteur
- Type
3VL6780-3TE46-0AA0
- Dimensions
3VL6
- Plage de réglage du courant (min.)
320 A
- Valeur du courant d'appel (max.)
800 A
- Plage de réglage (courant)
320 - 800 A
- Nombre de pôles
4 pôles
- Tension de contact (max.)
690 V/AC
- Type de montage
installation fixe
- Température min.
-25 °C
- Température max.
+70 °C
- Type du déclencheur à maximum de courant
ETU20
- Connexion
raccord à vis
IP20
- Profondeur
176.5 mm
- Largeur
253.5 mm
- Hauteur
406.5 mm
- Dim.
(l x H x P) 253.5 x 406.5 x 176.5 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 1728039 Disjoncteur Siemens 3VL6780-3TE46-0AA0 Plage de réglage (courant): 320 - 800 A Tension de contact (max.): 690 V/AC (l x
Description
Disjoncteur VL800L pouvoir de coupure très élevé Icu=100kA, 415V CA 4 pôles, protection des installations déclencheur à maximum de courant ETU20, LSI In=800A, courant assigné IR=320...800A, protection contre les surcharges ISD=1,5 jusqu'à 7 xIR, II=8 xIN protection contre les courts-circuits N non protégé sans déclencheur auxiliaire sans contact auxiliaire/d'alarme
