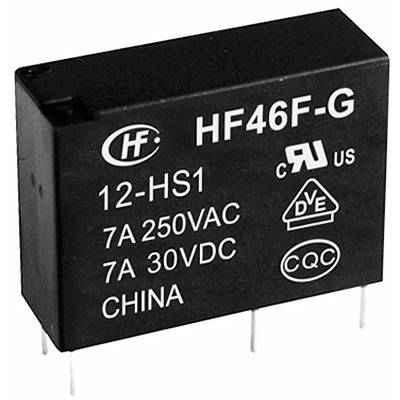

Hongfa HF46F-G/012-HS1 Relais pour circuits imprimés 12 V/DC 10 A 1 NO (T) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
12 V/DC
Type de commande
monostable, 1 bobine
Type de contact
1 NO (T)
Tension de contact (max.)
30 V/DC
277 V/AC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1,91 €
10
7% = 0,14 €
1,77 €
25
10% = 0,20 €
1,71 €
50
13% = 0,24 €
1,67 €
100
15% = 0,28 €
1,63 €
250
17% = 0,33 €
1,58 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (1,91 € / unité(s))
2,08 €
-8 %
€
Caractéristiques techniques
- Courant de tenue aux chocs: (Bobine/Contact) 1000 V/AC
- Type : étanche (RTIII)
- Groupe d'isolation: III
- Type de produit
Relais pour circuits imprimés
- Type
HF46F-G/012-HS1
- Tension nominale de la bobine
12 V/DC
- Tension de fonctionnement (min.)
9 V/DC
- Tension de fonctionnement (max.)
15.6 V/DC
- Type de commande
monostable, 1 bobine
- Résistance (bobine)
720 Ω
- Type de contact
1 NO (T)
- Matériau du contact
AgNi
- Tension de contact (max.)
30 V/DC
277 V/AC
- Courant de commutation (max.)
10 A
- Puissance de coupure max.
300 W
2770 VA
- Connexion
pin à souder
- Durée de vie électrique
1 x 105 cycles de commutation
- Durée de vie mécanique
5 x 106 cycles de commutation
- Température min.
-40 °C
- Température max.
+85 °C
- Longueur
20.5 mm
- Largeur
7.2 mm
- Hauteur
15.3 mm
- Dim.
(L x l x H) 20.5 x 7.2 x 15.3 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 507540 Hongfa HF46F-G/012-HS1 Relais pour circuits imprimés 12 V/DC 10 A 1 NO (T) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 507540 Hongfa HF46F-G/012-HS1 Relais pour circuits imprimés 12 V/DC 10 A 1 NO (T) 1 pc(s)
Description
Relais 7.2 mm, puissance de commutation élevée. Conforme aux normes VDE0700 et VDE0631.
Applications: commandes pompe et ventilation, moteurs et utilisations industrielles.
Applications: commandes pompe et ventilation, moteurs et utilisations industrielles.
Avertissement
Homologations : VDE, UL.
