Phoenix Contact PLC-RSC-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inv
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
2 inverseurs (RT)
Tension nominale
120 V/AC
Tension de contact (max.)
250 V DC/AC
Courant de commutation (max.)
6 A
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
199,99 €
3
2% = 4,88 €
195,11 €
5
3% = 6,81 €
193,18 €
10
4% = 8,11 €
191,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (20,00 € / unité(s))
199,99 €
HT
Plus que 8 Paquet(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Puissance dissipée dans une condition nominale de 0,54 W.
- Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
- Tension de commutation minimale : 5 V AC/DC (à 10 ma)
- Courant de commutation minimal : 10 ma (à 5 V)
- Courant d'appel maximal : 15 A (300 ms)

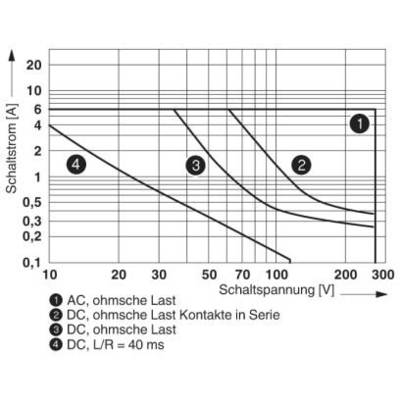

- Puissance de coupure (charge résistive) maximale :
- 140 W (À 24 V DC)
- 85 W (À 48 V DC)
- 60 W (À 60 V DC)
- 44 W (À 110 V DC)
- 60 W (À 220 V DC)
- 1500 VA (À 250 V AC)
- Pouvoir de coupure :
- 2 A (À 24 V, DC13)
- 0,2 A (À 250 V, DC13)
- 3 A (À 24 V, AC15)
- 3 A (À 120 V, AC15)
- 3 A (À 250 V, AC15)
- Position de montage: indifférente
- Référence de montage : peut être rangée sans distance
- Longueur de dénudage : 8 mm
- Section de conducteur rigide : 0,14 mm²... 2,5 mm²
- Section de conducteur flexible : 0,14 mm²... 2,5 mm²
- Section de conducteur AWG : 26... 14
- Tension d'isolation nominale : 250 V AC
- Tension nominale : 6 kV
- Isolation : isolation sûre, isolation renforcée
- Catégorie de surtension III
- Type de produit
Module relais
- Type
PLC-RSC-120UC/21-21/EX
- Connexion
raccord à vis
- Temps de réponse
7 ms
- Temps de descente
10 ms
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi
- Tension nominale
120 V/AC
- Tension de contact (max.)
250 V DC/AC
- Courant de commutation (max.)
6 A
- Durée de vie mécanique
3x 10 7 cycles de commutation
- Spécificités
avec LED
avec pont redresseur
RT III
- Température max.
+60 °C
- Température min.
-20 °C
- Longueur
94 mm
- Largeur
14 mm
- Hauteur
80 mm
- Dim.
(L x l x H) 94 x 14 x 80 mm
- Contenu
10 pc(s)
- Profondeur
94 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inv
Fiche technique 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inv
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inv
Description
INTERFACE PLC, composée d'une borne de base montable sur rail de support en 14 mm avec connexion à vis et relais enfichable avec contact de puissance, 2 inverseurs, tension d'entrée 120 V AC/110 V DC. Homologué ATEX/IECEx (zone 2) et ex-zone classe I, div. 2)
