![Le diagramme montre la relation entre l'intensité de commutation [A] et la tension de commutation [V] pour des charges AC et DC. AC : ligne supérieure, DC : ligne inférieure.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225776TI04/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Phoenix Contact RIF-2-RSC-LDP-24DC/4X21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 4
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
4 inverseurs (RT)
Tension nominale
24 V/DC
Tension de contact (max.)
250 V DC/AC
Courant de commutation (max.)
6 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
48,33 €
3
3% = 1,57 €
46,76 €
5
5% = 2,20 €
46,13 €
10
5% = 2,62 €
45,71 €
25
6% = 3,10 €
45,23 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (48,33 € / unité(s))
48,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Puissance dissipée dans une condition nominale de 1,01 W.
- Tension de commutation maximale : 250 V AC/DC
- Tension de commutation minimale : 5 V (à 24 ma)
- Courant de commutation minimal : 5 ma (à 24 V)
- Courant d'appel maximum : 16 A (20 ms, contact NO)
- Puissance de coupure (charge résistive) maximale :
- 144 W (À 24 V DC)
- 124 W (À 48 V DC)
- 108 W (À 60 V DC)
- 52 W (À 110 V DC)
- 48 W (À 220 V DC)
- 1500 VA (À 250 V AC)
- Pouvoir de coupure :
- 2 A (À 24 V, DC13)
- 0,22 A (À 120 V, DC13)
- 0,11 A (À 250 V, DC13)
- 1,5 A (À 24 V, AC15)
- 1,5 A (À 120 V, AC15)
- 1 A (À 240 V, AC15)
- Position de montage: indifférente
- Référence de montage : peut être rangée sans distance
- Longueur de dénudage : 8 mm
- Section de conducteur rigide : 0,5 mmm²... 4 mm²
- Section de conducteur flexible : 0,5 mm²... 4 mm²
- Section de conducteur AWG: 20... 10 (rigide)
- Tension d'isolation nominale : 250 V AC
- Tension nominale : 2,5 kV
- Isolation : isolation de base
- Catégorie de surtension III
- Type de produit
Module relais
- Type
RIF-2-RSC-LDP-24DC/4X21/EX
- Connexion
raccord à vis
- Temps de réponse
13 ms
- Temps de descente
14 ms
- Type de contact
4 inverseurs (RT)
- Matériau du contact
AgNi
- Tension nominale
24 V/DC
- Tension de contact (max.)
250 V DC/AC
- Courant de commutation (max.)
6 A
- Durée de vie mécanique
2x 10 7 cycles de commutation
- Spécificités
avec LED
IP20
- Température max.
+60 °C
- Température min.
-40 °C
- Longueur
75 mm
- Largeur
27 mm
- Hauteur
89 mm
- Dim.
(L x l x H) 75 x 27 x 89 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 2225776 Phoenix Contact RIF-2-RSC-LDP-24DC/4X21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 4
Fiche technique 2225776 Phoenix Contact RIF-2-RSC-LDP-24DC/4X21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 4
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225776 Phoenix Contact RIF-2-RSC-LDP-24DC/4X21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 4
Description

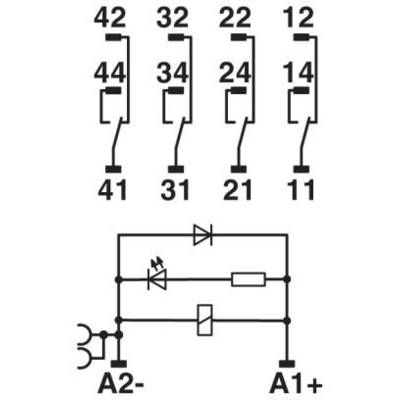

Module de relais prémonté composé de : socle de relais, module enfichable de fonction, relais de contact de puissance et étrier de retenue, homologué ATEX/IECEx (zone 2) et ex-zone classe I, div. 2, raccordement à vis, 4 inverseurs, tension d'entrée : 24 V DC
