Weidmüller RCIKIT 230VAC 2CO LD/PB/RC Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inve

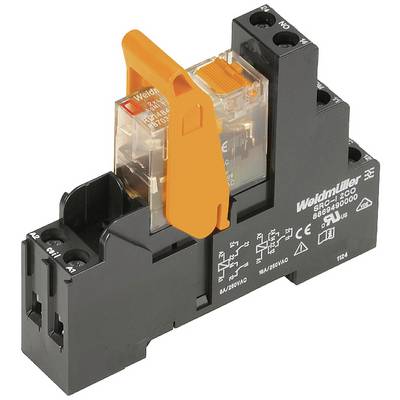

Un relais électrique avec un levier orange et l'inscription 'Weidmüller'. Il est adaptable sur rail DIN.

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

230 V/AC

Tension de contact (max.)

400 V/AC

Courant de commutation (max.)

8 A

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (23,75 € / unité(s))

237,50 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Voyant d'état : LED rouge
Temporisation à la mise sous tension : ≤ 10 ms.
Temporisation à la mise hors tension : ≤ 6 ms.
min. Puissance de commutation : 1 ma à 24 V, 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : oui (verrouillable uniquement si le verrouillage de verrouillage a été retiré)
Indicateur de position de commutation mécanique : oui
Catégorie de surtension III
Degré de pollution : 2
Groupe de substance d'isolation : IIIa
Résistance à la tension entrée - sortie : 5 kVrms / 1 min
Longueur de dénudage raccord de mesure : 8 mm
Plage de serrage, connexion de mesure : 2,5 mm²
Plage de serrage, min. : 1 mm²
Plage de serrage, max. : 2,5 mm²
Section de raccordement de conducteur, monofilaire, min.: 1 mmm²
Section de raccordement de conducteur, à un seul fil, max. : 2,5 mm²
Section de raccordement de conducteur, à fils fins, min.: 1 mmm²
Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min.: 1 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. 2,5 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 1 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 2,5 mm²
Dimensions de la lame : taille PZ1

Type de produit: Module relais

Type: RCIKIT 230VAC 2CO LD/PB/RC

Connexion: borne à vis

Couleur: noir

Tension de fonctionnement (max.): 172.5 V/AC

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi 90/10

Tension nominale: 230 V/AC

Tension de contact (max.): 400 V/AC

Courant de commutation (max.): 8 A

Puissance de coupure max.: 2000 VA
192 W

Durée de vie mécanique: 5 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 8 mm

Résistance (bobine): 32500 Ω

Spécificités: avec bouton de test

: IP20

Température max.: 70 °C

Température min.: -40 °C

Longueur: 70.2 mm

Largeur: 15.8 mm

Hauteur: 77 mm

Dim.: (L x l x H) 70.2 x 15.8 x 77 mm

Contenu: 10 pc(s)

Poids: 56.32 g

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Weidmüller DRIKITP 230VAC 1CO LD Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1948982

250 V/AC250 V/DC

10 A

230 V/AC

1 inverseur (RT)

Weidmüller DRIKIT 24VDC 1CO LD Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1949123

250 V/AC250 V/DC

10 A

24 V/DC

1 inverseur (RT)

Weidmüller DRIKITP 230VAC 2CO LD Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 5 A 2 inverseurs (RT) 10 pc(s)

Code produit :1949519

250 V/AC250 V/DC

5 A

230 V/AC

2 inverseurs (RT)

Weidmüller DRIKIT 230VAC 1CO LD Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1949685

250 V/AC250 V/DC

10 A

230 V/AC

1 inverseur (RT)

Weidmüller DRIKITP 24VAC 1CO LD Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950082

250 V/AC250 V/DC

10 A

24 V/AC

1 inverseur (RT)

Weidmüller DRIKIT 24VDC 1CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950234

250 V/AC250 V/DC

10 A

24 V/DC

1 inverseur (RT)

Weidmüller DRIKITP 115VAC 1CO LD Module relais Tension nominale: 115 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950635

250 V/AC250 V/DC

10 A

115 V/AC

1 inverseur (RT)

Weidmüller DRIKITP 115VAC 2CO LD Module relais Tension nominale: 115 V/AC Courant de commutation (max.): 5 A 2 inverseurs (RT) 10 pc(s)

Code produit :1950640

250 V/AC250 V/DC

5 A

115 V/AC

2 inverseurs (RT)

Weidmüller DRIKIT 24VAC 1CO LD/PB Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950826

250 V/AC250 V/DC

10 A

24 V/AC

1 inverseur (RT)

Weidmüller DRIKIT 230VAC 1CO LD/PB Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950827

250 V/AC250 V/DC

10 A

230 V/AC

1 inverseur (RT)

Documents et téléchargements

Fiche technique

Fiche technique 1951760 Weidmüller RCIKIT 230VAC 2CO LD/PB/RC Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inve

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1951760 Weidmüller RCIKIT 230VAC 2CO LD/PB/RC Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inve

Description

Interface relais montée composée d'un relais et d'une base enfichables. Les circuits de charge et de contrôle sont isolés électriquement.
