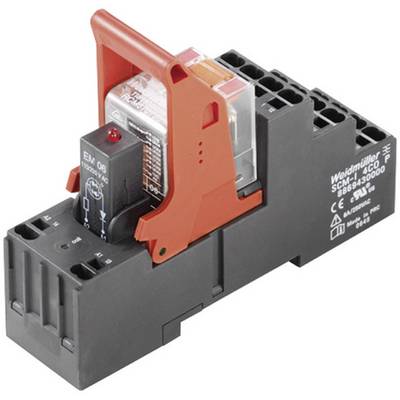

Module relais Weidmüller RCMKITP-I 24VDC 4CO LD 8921120000-1 24 V/DC 6 A 4 inverseurs (RT) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
4 inverseurs (RT)
Tension nominale
24 V/DC
Tension de contact (max.)
240 V/AC
Courant de commutation (max.)
6 A
Fiche technique (PDF)
Afficher des alternatives
Vente et expédition :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
24,16 €
3
4% = 1,05 €
23,11 €
5
6% = 1,48 €
22,68 €
10
7% = 1,75 €
22,41 €
25
9% = 2,07 €
22,09 €
50
10% = 2,42 €
21,74 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (24,16 € / unité(s))
€
Points forts et détails
Coupleur de relais RCMKITP
- Weidmüller RCMKITP-I 24VDC 4CO LD 8921120000-1
- Contenu: 1 pc(s)
Caractéristiques techniques
- Affichage d'état : LED verte
- Temporisation à la mise sous tension : ≤ 15 ms.
- Temporisation à la mise hors tension : ≤ 10 ms.
- min. Puissance de commutation : 1 ma à 24 V, 10 ma à 12 V, 100 ma à 5 V.
- Fréquence de commutation max. À charge nominale : 0,1 Hz
- Profilé rail support TS 35
- Touche test : oui (bloquable)
- Indicateur de position de commutation mécanique : oui
- Catégorie de surtension III
- Degré de pollution : 2
- Groupe de substance d'isolation : IIIa
- Résistance à la tension entrée - sortie : 2,5 KVrms / 1 min.
- Longueur de dénudage raccord de mesure : 12 mm
- Plage de serrage, connexion de mesure : 1,5 mmm²
- Plage de serrage, min. : 0,75 mm²
- Plage de serrage, max. : 1,5 mm²
- Section de raccordement de conducteur, monofilaire, min.: 0,75 mmm²
- Section de raccordement de conducteur, à un seul fil, max. : 1,5 mmm²
- Section de raccordement de conducteur, à fils fins, min.: 0,75 mmm²
- Section de raccordement de conducteur, à fils fins, max. : 1,5 mmm²
- Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min.: 0,75 mm²
- Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. : 0,75 mm²
- Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,75 mm²
- Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 1 mmm²
- Dimensions de la lame : 0,6 x 3,5 mm
- Type de produit
Module relais
- Type
RCMKITP-I 24VDC 4CO LD
- Connexion
Push-In
- Couleur
noir
- Tension de fonctionnement (max.)
18 V/DC
- Type de contact
4 inverseurs (RT)
- Matériau du contact
AgNi 90/10
- Tension nominale
24 V/DC
- Tension de contact (max.)
240 V/AC
- Courant de commutation (max.)
6 A
- Puissance de coupure max.
1500 VA
144 W
- Durée de vie mécanique
20 x 10 6 circuits
- Ligne de fuite et distance dans l'air (bobine/contacts)
4 mm
- Résistance (bobine)
777 Ω
- Spécificités
avec bouton de test
IP20
- Température max.
70 °C
- Température min.
-40 °C
- Longueur
78.3 mm
- Largeur
28 mm
- Hauteur
98 mm
- Dim.
(L x l x H) 78.3 x 28 x 98 mm
- Contenu
1 pc(s)
- Poids
96.45 g
Documents et téléchargements
Fiche technique
Fiche technique 505451 Module relais Weidmüller RCMKITP-I 24VDC 4CO LD 8921120000-1 24 V/DC 6 A 4 inverseurs (RT) 1 pc(s)
Description
Le relais de puissance RCI sont développés pour une utilisation dans des applications industrielles et sont équipées de la technologie Push In connexion. Cela signifie des économies de temps de 75% pour le câblage par rapport à une base de relais avec bornes à vis. Relais avec ancrage industrielle et socle avec connexion Push In (instantané) Les autres avantages comprennent l'ancrage industriel, la diode de roue libre et l'affichage LED.
Contenu de la livraison
- Socle de relais pour montage sur rails DIN
- Unité d'affichage à LED
- Étrier de retenue
- Relais enfichable avec identification de la bobine
- marqueur ;
