Automatisme & pneumatique Automatisme Capteurs industriels Composants pour la sécurité Relais de sécurité

Relais de sécurité BD5980N.02 DC24V Dold Tension de fonctionnement: 24 V/DC 2 NO (T) (l x H x P) 45 x 74 x 121 mm 1 pc(s

EAN :
Ref. fabricant :
Code produit :

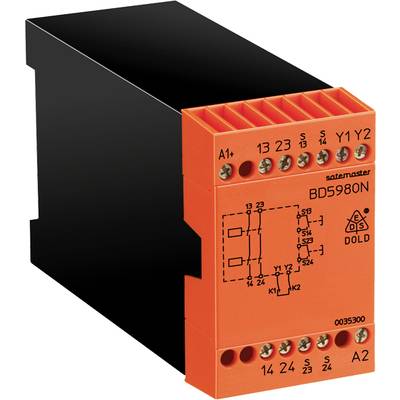

Un boîtier électronique orange avec plusieurs connexions et étiquettes sur la face avant, modèle de produit BD5980N.
Photo non contractuelle
Un boîtier électronique orange avec plusieurs connexions et étiquettes sur la face avant, modèle de produit BD5980N.
Photo non contractuelle
Type de produit
Relais de sécurité
Branchement
bornes à vis
Tension de fonctionnement
24 V/DC
Type
BD5980N.02 DC24V
Temps de réponse
30 ms
Fiche technique (PDF)
European union
Dold


Vente et expédition :
Conrad Electronic CGV

Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
370,83 € €
3
2% = 9,05 €
361,78 € €
5
3% = 12,64 €
358,19 € €
10
4% = 15,05 €
355,78 € €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Nombre

Total (370,83 € / unité(s))
€
Signaler un incident juridique
  • Points forts et détails
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Souvent achetés avec

Points forts et détails

  • Commutation compacte et prête à l'emploi à deux mains
  • Économie de coûts grâce à l'élimination des commandes de contacteurs conventionnelles
  • Surveillance des contacteurs externes pour la multiplication des contacts - amplification via le circuit de retour Y1 - Y2
  • Circuit testé par type selon les exigences de l'association professionnelle

Caractéristiques techniques

  • Plage de tension : AC 0,8... 1,1 ONU
  • Pour une ondulation résiduelle de 10 % : DC 0,9... 1,2 ONU
  • Pour une ondulation résiduelle de 48 % : DC 0,8... 1,1 ONU
  • Consommation nominale : AC 24 V... 230 V 4,0 VA
  • DC 24 V 2,5 W
  • Fréquence nominale : 50/60 Hz
  • Temps de temporisation pour la demande de simultanéité : 0,5 s.
  • Contacts de commande : 2 x 1 contact NO
  • Courant via contacts de commande : 35 ma à 24 V.
  • Les câbles de commande ne doivent pas dépasser une longueur de 30 m et doivent être posés séparément des câbles de câbles.
  • Protection de l'appareil : interne avec PTC
  • Type de contact : relais guidé par force
  • Tension nominale de sortie : AC 250 V.
  • DC : voir courbe limite d'arc
  • Courant thermique Ith : voir courbe limite de courant continu
  • POUVOIR DE COUPURE SELON AC 15 : 3 A / AC 230 V IEC/EN 60 947-5-1
  • Selon AC 15 : 6 A / AC 230 V à 0,25 Hz
  • SELON DC 13 : 2 A / DC 24 V IEC/EN 60 947-5-1
  • En référence à DC 13 : 6 A / DC 24 V à 0,1 Hz
  • Durée de vie électrique à AC 230 V, 6 A, cos ϕ = 1 : > 5 x 105 cycles de commutation
  • Fréquence de commutation autorisée : max. 1200 cycles / h
  • Résistance aux courts-circuits
  • Fusible fusible max. : 6 A GG / GL IEC/en 60 947-5-1
  • Disjoncteur automatique max. : C 10 A
  • Durée de vie mécanique : 10 x 106 cycles de commutation
Type de produit

Relais de sécurité

Type

BD5980N.02 DC24V

Branchement

bornes à vis

Tension de fonctionnement

24 V/DC

Temps de réponse

30 ms

Type de contact

2 NO (T)

Tension de contact (max.)

230 V/AC

Courant de commutation (max.)

6 A

IP20

IP40

Température de fonctionnement (min.)

-15 °C

Température de fonctionnement (max.)

+55 °C

Profondeur

121 mm

Largeur

45 mm

Hauteur

74 mm

Dim.

(l x H x P) 45 x 74 x 121 mm

Contenu

1 pc(s)

Variantes(Les prix s'entendent HT hors frais de port)

Tension de fonctionnement

Relais de sécurité BD5980N.02 DC24V Dold Tension de fonctionnement: 24 V/DC 2 NO (T) (l x H x P) 45 x 74 x 121 mm 1 pc(s)
Relais de sécurité BD5980N.02 DC24V Dold Tension de fonctionnement: 24 V/DC 2 NO (T) (l x H x P) 45 x 74 x 121 mm 1 pc(s)

2359268


Ce produit
24 V/DC
Relais de sécurité BD5980N.02 AC50/60Hz 230V Dold Tension de fonctionnement: 230 V/AC 2 NO (T) (l x H x P) 45 x 74 x 121 mm 1 pc(s)
Relais de sécurité BD5980N.02 AC50/60Hz 230V Dold Tension de fonctionnement: 230 V/AC 2 NO (T) (l x H x P) 45 x 74 x 121 mm 1 pc(s)

2359269


230 V/AC
Relais de sécurité BG5933.22/61 DC24V Dold Tension de fonctionnement: 24 V/AC 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 84 x 121 mm 1 pc(s)
Relais de sécurité BG5933.22/61 DC24V Dold Tension de fonctionnement: 24 V/AC 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 84 x 121 mm 1 pc(s)

2359279


24 V/AC
Relais de sécurité LG5933.48 DC24V Dold Tension de fonctionnement: 24 V/AC, 24 V/DC 1 NF (R), 3 NO (T) (l x H x P) 22.5 x 84 x 121 mm 1 pc(s)
Relais de sécurité LG5933.48 DC24V Dold Tension de fonctionnement: 24 V/AC, 24 V/DC 1 NF (R), 3 NO (T) (l x H x P) 22.5 x 84 x 121 mm 1 pc(s)

2359287


24 V/AC

Documents et téléchargements

Fiche technique

European union

Fiche technique 2359268 Relais de sécurité BD5980N.02 DC24V Dold Tension de fonctionnement: 24 V/DC 2 NO (T) (l x H x P) 45 x 74 x 121 mm 1 pc(s

Description

Le BD 5980N permet de libérer et d'interrompre un circuit de sécurité. Il peut être utilisé pour protéger les personnes et les machines dans les applications Avec interrupteurs à deux mains sur les presses à l'aide de la
Pour le travail des métaux, ainsi que pour d'autres machines avec des mouvements de fermeture dangereux conformément à la norme en 574 catégorie III A.
Utilisation dans les commandes de machines de travail avec mouvements de fermeture dangereux pour la surveillance de la simultanéité conformément à la norme en 574 catégorie III A.

· Correspond à
Niveau de performance (PL) c et catégorie 1 selon en ISO 13849-1: 2008
Limite d'application SIL (SIL CL) 1 selon IEC/en 62061
Niveau d'intégrité de sécurité (SIL 1) selon IEC/en 61508
Catégorie 1 selon en 954-1
Niveau de sécurité type III-A conforme à la norme en 574
· Raccordement conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique DIN 46 228-1/-2/-3/-4 ou 2 torons de 2,5 mm2 avec manchon DIN 46 228-1/-2/-3
· 2 contacts de travail
· Largeur de construction 45 mm

Ce texte a été traduit par une machine.

Vous pouvez trouver des articles adaptés à ce produit ici

Accessoires composants de sécuritéAccessoires de supports relais

Description

Le BD 5980N permet de libérer et d'interrompre un circuit de sécurité. Il peut être utilisé pour protéger les personnes et les machines dans les applications Avec interrupteurs à deux mains sur les presses à l'aide de la
Pour le travail des métaux, ainsi que pour d'autres machines avec des mouvements de fermeture dangereux conformément à la norme en 574 catégorie III A.
Utilisation dans les commandes de machines de travail avec mouvements de fermeture dangereux pour la surveillance de la simultanéité conformément à la norme en 574 catégorie III A.

· Correspond à
Niveau de performance (PL) c et catégorie 1 selon en ISO 13849-1: 2008
Limite d'application SIL (SIL CL) 1 selon IEC/en 62061
Niveau d'intégrité de sécurité (SIL 1) selon IEC/en 61508
Catégorie 1 selon en 954-1
Niveau de sécurité type III-A conforme à la norme en 574
· Raccordement conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique DIN 46 228-1/-2/-3/-4 ou 2 torons de 2,5 mm2 avec manchon DIN 46 228-1/-2/-3
· 2 contacts de travail
· Largeur de construction 45 mm

Ce texte a été traduit par une machine.
