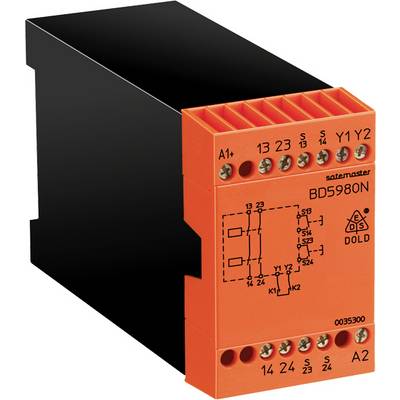

Relais de sécurité BD5980N.02 AC50/60Hz 230V Dold Tension de fonctionnement: 230 V/AC 2 NO (T) (l x H x P) 45 x 74 x 121
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais de sécurité
Branchement
bornes à vis
Tension de fonctionnement
230 V/AC
Type
BD5980N.02 AC50/60Hz 230V
Temps de réponse
30 ms
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
382,50 €
3
2% = 9,33 €
373,17 €
5
3% = 13,04 €
369,46 €
10
4% = 15,53 €
366,97 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (382,50 € / unité(s))
€
Points forts et détails
- Commutation compacte et prête à l'emploi à deux mains
- Économie de coûts grâce à l'élimination des commandes de contacteurs conventionnelles
- Surveillance des contacteurs externes pour la multiplication des contacts - amplification via le circuit de retour Y1 - Y2
- Circuit testé par type selon les exigences de l'association professionnelle
Caractéristiques techniques
- Plage de tension : AC 0,8... 1,1 ONU
- Pour une ondulation résiduelle de 10 % : DC 0,9... 1,2 ONU
- Pour une ondulation résiduelle de 48 % : DC 0,8... 1,1 ONU
- Consommation nominale : AC 24 V... 230 V 4,0 VA
- DC 24 V 2,5 W
- Fréquence nominale : 50/60 Hz
- Temps de temporisation pour la demande de simultanéité : 0,5 s.
- Contacts de commande : 2 x 1 contact NO
- Courant via contacts de commande : 35 ma à 24 V.
- Les câbles de commande ne doivent pas dépasser une longueur de 30 m et doivent être posés séparément des câbles de câbles.
- Protection de l'appareil : interne avec PTC
- Type de contact : relais guidé par force
- Tension nominale de sortie : AC 250 V.
- DC : voir courbe limite d'arc
- Courant thermique Ith : voir courbe limite de courant continu
- POUVOIR DE COUPURE SELON AC 15 : 3 A / AC 230 V IEC/EN 60 947-5-1
- Selon AC 15 : 6 A / AC 230 V à 0,25 Hz
- SELON DC 13 : 2 A / DC 24 V IEC/EN 60 947-5-1
- En référence à DC 13 : 6 A / DC 24 V à 0,1 Hz
- Durée de vie électrique à AC 230 V, 6 A, cos ϕ = 1 : > 5 x 105 cycles de commutation
- Fréquence de commutation autorisée : max. 1200 cycles / h
- Résistance aux courts-circuits
- Fusible fusible max. : 6 A GG / GL IEC/en 60 947-5-1
- Disjoncteur automatique max. : C 10 A
- Durée de vie mécanique : 10 x 106 cycles de commutation
- Type de produit
Relais de sécurité
- Type
BD5980N.02 AC50/60Hz 230V
- Branchement
bornes à vis
- Tension de fonctionnement
230 V/AC
- Temps de réponse
30 ms
- Type de contact
2 NO (T)
- Tension de contact (max.)
230 V/AC
- Courant de commutation (max.)
6 A
IP20
IP40
- Température de fonctionnement (min.)
-15 °C
- Température de fonctionnement (max.)
+55 °C
- Profondeur
121 mm
- Largeur
45 mm
- Hauteur
74 mm
- Dim.
(l x H x P) 45 x 74 x 121 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 2359269 Relais de sécurité BD5980N.02 AC50/60Hz 230V Dold Tension de fonctionnement: 230 V/AC 2 NO (T) (l x H x P) 45 x 74 x 121
Description
Utilisation dans les commandes de machines de travail avec mouvements de fermeture dangereux pour la surveillance de la simultanéité conformément à la norme en 574 catégorie III A.
· Correspond à
Niveau de performance (PL) c et catégorie 1 selon en ISO 13849-1: 2008
Limite d'application SIL (SIL CL) 1 selon IEC/en 62061
Niveau d'intégrité de sécurité (SIL 1) selon IEC/en 61508
Catégorie 1 selon en 954-1
Niveau de sécurité type III-A conforme à la norme en 574
· Raccordement conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique DIN 46 228-1/-2/-3/-4 ou 2 torons de 2,5 mm2 avec manchon DIN 46 228-1/-2/-3
· 2 contacts de travail
· Largeur de construction 45 mm
Ce texte a été traduit par une machine.
· Correspond à
Niveau de performance (PL) c et catégorie 1 selon en ISO 13849-1: 2008
Limite d'application SIL (SIL CL) 1 selon IEC/en 62061
Niveau d'intégrité de sécurité (SIL 1) selon IEC/en 61508
Catégorie 1 selon en 954-1
Niveau de sécurité type III-A conforme à la norme en 574
· Raccordement conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique DIN 46 228-1/-2/-3/-4 ou 2 torons de 2,5 mm2 avec manchon DIN 46 228-1/-2/-3
· 2 contacts de travail
· Largeur de construction 45 mm
