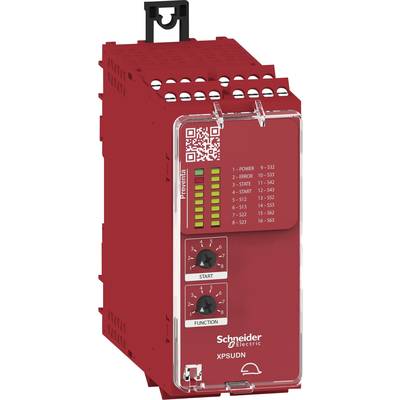

Relais de sécurité XPSUDN33AP Schneider Electric Tension de fonctionnement: 48 V/DC 3 NO (T), 1 NF (R) (l x H x P) 45 x
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de sécurité
Branchement
bornes à vis
Tension de fonctionnement
48 V/DC
Type
XPSUDN33AP
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
362,50 €
3
2% = 8,84 €
353,66 €
5
3% = 12,36 €
350,14 €
10
4% = 14,72 €
347,78 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (362,50 € / unité(s))
362,50 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Support de montage : rail DIN symétrique de 35 mm
- PUISSANCE ABSORBÉE : 6 W 48 V DC
- Entrées de sécurité : 6
- COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15 ; 3 A DC-1 ; 1 A DC-13
- Temps de synchronisation entre les entrées : 0,5 s; 2 s; 2,2 s; 4 s.
- Temps de réponse maximal avec entrée ouverte : 20 ms.
- Sans PVC : oui
- Type d'emballage
Piece
- Type de produit
Relais de sécurité
- Type
XPSUDN33AP
- Branchement
bornes à vis
- Tension de fonctionnement
48 V/DC
- Tension de fonctionnement min.
48 V DC/AC
- Tension de fonctionnement max.
240 V DC/AC
- Tension de fonctionnement
48 - 240 V DC/AC
- Temps de réponse
20 ms
- Type de contact
3 NO (T)
1 NF (R)
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Approbations (Capteurs)
TÜV
cUL
- Spécificités
afficheur LED
IP20
IP40
IP54
- Température de fonctionnement (min.)
-25 °C
- Température de fonctionnement (max.)
+55 °C
- Profondeur
120 mm
- Largeur
45 mm
- Hauteur
100 mm
- Dim.
(l x H x P) 45 x 100 x 120 mm
- Contenu
1 pc(s)
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2373946 Relais de sécurité XPSUDN33AP Schneider Electric Tension de fonctionnement: 48 V/DC 3 NO (T), 1 NF (R) (l x H x P) 45 x
Description
Relais de sécurité
PL/ catégorie d'après la norme ISO13849-1: PL e/cat. 4
SIL 3 (IEC 61508)
Canaux d'entrée : 12
Circuits de validation : 3 x normalement ouvert
Circuits de signalisation : 1 x normalement fermé
Avec sortie diagnostic
Détection des courts-circuits
Tension : 48...240 V AC/DC
Raccordement : bornes à vis ***Seuls les articles non ouverts peuvent être renvoyés***
Le relais de sécurité Preventa XPSUDN33AP de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose de trois contacts normalement ouverts comme circuits de validation et d'un contact auxiliaire. Il peut être commandé par 12 canaux avec détection des courts-circuits. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.
Le relais de sécurité à tension d'alimentation de 48...240 V AC/DC Preventa XPSUDN33AP offre une fonction d'affichage à 14 LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à vis amovibles et peut être installé sur un rail DIN 35.
