Électromécanique Relais Relais pour C.I., Relais enfichables

Phoenix Contact REL-OR3/L-120AC/3X21 Relais 120 V/AC 10 A 3 inverseurs (RT) 10 pc(s)

EAN :
Ref. fabricant :
Code produit :
Un relais transparent avec des symboles techniques et des spécifications imprimés. Il présente des schémas électriques et des marques de certification.
Photo non contractuelle
Un relais transparent avec des symboles techniques et des spécifications imprimés. Il présente des schémas électriques et des marques de certification.
Le diagramme montre le facteur de réduction en fonction du cos φ. La courbe va du facteur 1 à cos φ 0, jusqu'au facteur 0,3 à cos φ 0,2.
Schéma de câblage d'un relais avec 14 points de connexion, numérotés de 1 à 34. Les composants principaux et les connexions sont représentés par des lignes.

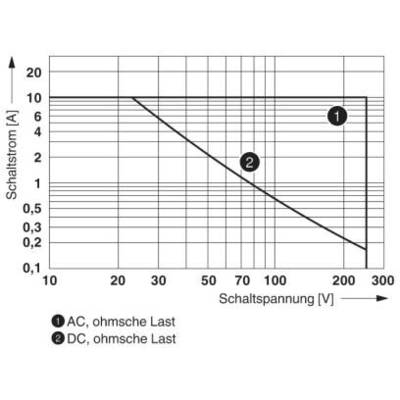

Le diagramme montre la relation entre le courant de commutation (A) et la tension de commutation (V) pour les charges CA (1) et CC (2). Courbe décroissante.
Le graphique montre la corrélation entre la tension de la bobine et la température ambiante. Les bobines à courant continu sont stables jusqu'à 60°C, les bobines à courant alternatif jusqu'à 70°C.

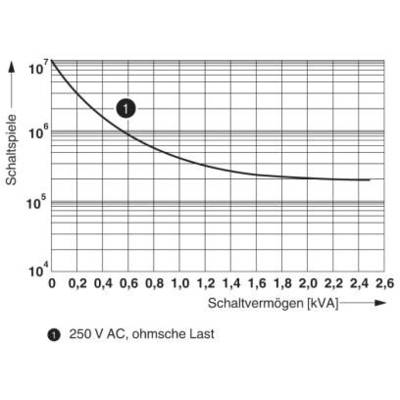

Le diagramme représente une courbe illustrant les cycles de commutation en fonction de la capacité de commutation (kVA) à 250 V AC, avec charge ohmique. La courbe décroît à mesure que la capacité de commutation augmente.
1/6
Photo non contractuelle
Type de produit
Relais
Tension nominale de la bobine
120 V/AC
Type de contact
3 inverseurs (RT)
Tension de contact (max.)
250 V/DC
Courant de commutation (max.)
10 A
Fiche technique (PDF)
European union
Phoenix Contact


158 Paquet(s)
Vente et expédition :
Conrad Electronic CGV

Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
133,33 € €
3
2% = 3,25 €
130,08 € €
5
3% = 4,55 €
128,78 € €
10
4% = 5,42 €
127,91 € €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Total (133,33 € / unité(s))
€
Signaler un incident juridique
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Souvent achetés avec

Caractéristiques techniques

  • Indice de protection : RT I
  • Courant d'entrée typique à un : 23 ma
  • Tension de commutation minimale : 10 V (à 24 ma)
  • Courant de commutation minimal : 10 ma (à 24 V)
  • Courant d'appel maximal : 30 A (20 ms. N/A)
  • Puissance de coupure (charge résistive) maximale :
  • 240 W (À 24 V DC)
  • 108 W (À 60 V DC)
  • 52 W (À 110 V DC)
  • 48 W (À 220 V DC)
  • Tension nominale : 4 kV
  • Isolation : isolation de base
  • Degré de pollution : 3
  • Catégorie de surtension III
Type de produit

Relais

Type

REL-OR3/L-120AC/3X21

Tension nominale de la bobine

120 V/AC

Type de contact

3 inverseurs (RT)

Matériau du contact

AgNi

Tension de contact (max.)

250 V/DC

Courant de commutation (max.)

10 A

Connexion

enfichable

Tension d'isolation

250 V/AC

Temps de réponse

5 ms

Durée de vie mécanique

2x 10 7 cycles de commutation

Température min.

-40 °C

Température max.

+55 °C

Largeur

35 mm

Hauteur

35 mm

Profondeur

54.4 mm

Dim.

(l x H x P) 35 x 35 x 54.4 mm

Contenu

10 pc(s)

Conforme à la norme RoHS

oui

Variantes(Les prix s'entendent HT hors frais de port)

Connexion
Tension de contact (max.)
Courant de commutation (max.)
Type de contact
Tension nominale de la bobine

Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relais 12 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relais 12 V/DC 12 A 2 inverseurs (RT) 10 pc(s)

2225500


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relais 24 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relais 24 V/DC 12 A 2 inverseurs (RT) 10 pc(s)

2225501


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relais 48 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relais 48 V/DC 12 A 2 inverseurs (RT) 10 pc(s)

2225502


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2 inverseurs (RT) 10 pc(s)

2225503


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relais 110 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relais 110 V/DC 12 A 2 inverseurs (RT) 10 pc(s)

2225504


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2 inverseurs (RT) 10 pc(s)

2225505


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2 inverseurs (RT) 10 pc(s)

2225507


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2 inverseurs (RT) 10 pc(s)

2225508


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2 inverseurs (RT) 10 pc(s)

2225509


enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 inverseurs (RT) 10 pc(s)
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 inverseurs (RT) 10 pc(s)

2225510


enfichable
30 V/AC
50 mA
4 inverseurs (RT)
12 V/DC

Documents et téléchargements

Fiche technique

European union

Fiche technique 2225531 Phoenix Contact REL-OR3/L-120AC/3X21 Relais 120 V/AC 10 A 3 inverseurs (RT) 10 pc(s)

Fiche technique 2225531 Phoenix Contact REL-OR3/L-120AC/3X21 Relais 120 V/AC 10 A 3 inverseurs (RT) 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225531 Phoenix Contact REL-OR3/L-120AC/3X21 Relais 120 V/AC 10 A 3 inverseurs (RT) 10 pc(s)

Description

Relais octaux enfichables avec contacts de puissance, 3 contacts inverseurs, touche de test, affichage mécanique de position, tension de la bobine : 120 V AC

Ce texte a été traduit par une machine.

Description

Relais octaux enfichables avec contacts de puissance, 3 contacts inverseurs, touche de test, affichage mécanique de position, tension de la bobine : 120 V AC

Ce texte a été traduit par une machine.
