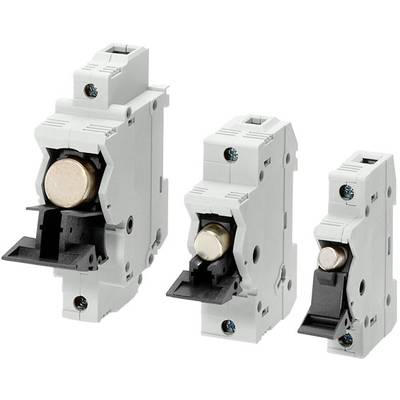

Siemens 3NC1091 Interrupteur-sectionneur à fusibles 32 A 690 V/AC, 800 V/DC 12 pc(s)
EAN :
Ref. fabricant :
Code produit :
Courant nominal - arrondi
32 A
Nombre de pôles
1
Type de produit
Interrupteur-sectionneur à fusibles
Modèle
Sitor
Conforme à la norme RoHS
oui
Fiche technique (PDF)
Nombre (taille du paquet 12 pc(s))
Total (13,19 € / unité(s))
€
Plus que 2 Paquet(s) en stock !
Caractéristiques techniques
- Modèle de raccordement électrique / pour circuit principal : raccordement à vis
- Type d'appareil : pour montage sur rail DIN
- Taille du porte-fusible : 10x38 mm
- Type de fixation / montage avant avec fixation à 4 trous : oui
- Convient à l'utilisation / coupe-circuit : oui
- Convient à l'utilisation / interrupteur de sécurité : oui
- Position / de l'actionneur : avant
- Numéro AWG / en tant que section de conducteur connectable codée / à un fil / minimum : 18
- Numéro AWG / en tant que section de conducteur connectable codée / à un fil / maximum : 4
- Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 1,5 mm²
- Section de conducteur connectable / pour contacts principaux / plusieurs fils / maximum : 25 mm²
- Modèle
Sitor
- Conforme à la norme RoHS
oui
- Dim.
(l x H x P) 17.7 x 58 x 85 mm
- Contenu
12 pc(s)
- Courant nominal
32 A
- Courant nominal - arrondi
32 A
- Profondeur
85 mm
- Hauteur
58 mm
- Largeur
17.7 mm
- Tension nominale
690 V/AC
800 V/DC
- Nombre de pôles
1
Other
32 A
1
50 kA
IP20
Other
FAUX
Screw connection
FAUX
Other
FAUX
VRAI
FAUX
VRAI
FAUX
690 V
FAUX
FAUX
Front side
- Type de produit
Interrupteur-sectionneur à fusibles
Documents et téléchargements
Fiche technique
Fiche technique 2262479 Siemens 3NC1091 Interrupteur-sectionneur à fusibles 32 A 690 V/AC, 800 V/DC 12 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2262479 Siemens 3NC1091 Interrupteur-sectionneur à fusibles 32 A 690 V/AC, 800 V/DC 12 pc(s)
Description
Interrupteur de charge fusible SITOR 10x 38, jusqu'à 32A, 690V AC fusibles semi-conducteurs SITOR 3NE, 3NC protègent les semi-conducteurs de puissance contre les effets d'un court-circuit. Le système de sécurité SITOR de Siemens, qui fait partie intégrante des composants de protection SENTRON pour l'installation électrique, offre une protection efficace des personnes, des appareils et des installations en cas de surcharge et de court-circuit. Le domaine d'application comprend également des convertisseurs de fréquence avec fusibles dans le circuit intermédiaire d'entrée et DC, ainsi que des systèmes UPS et des démarreurs progressifs pour moteurs. Les fusibles Siemens SITOR se distinguent principalement par : 1. Caractéristique de coupure Superflinke par rapport aux fusibles NH traditionnels. 2. Les semi-conducteurs de puissance sont également protégés en cas de court-circuit. 3. La norme de qualité Siemens garantit une très bonne fidélité aux caractéristiques. 4. Les fusibles de cylindre SITOR sont conformes à la norme IEC et UL et, pour la plupart, à la norme CCC et peuvent donc être utilisés dans le monde entier. 5. Convient en partie pour l'installation dans les pièces de sécurité NH, dans les coupe-circuits à fusibles NH et les coupe-circuits avec fusibles. Siemens propose une gamme complète d'appareils de protection, de commutation, de mesure et de surveillance, de systèmes de distribution ainsi que de commutateurs et de prises électriques pour une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie.
