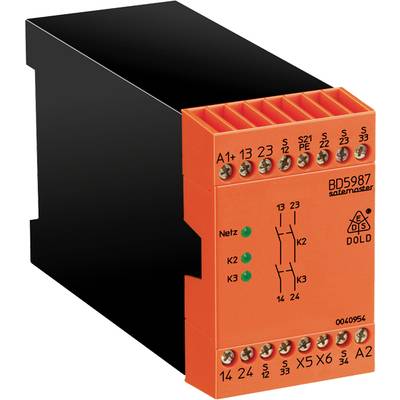

Bloc logique de sécurité BD5987.02/001 DC24V Dold Tension de fonctionnement: 24 V/DC 2 NO (T) (l x H x P) 45 x 74 x 121
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Bloc logique de sécurité
Branchement
bornes à vis
Tension de fonctionnement
24 V/DC
Type
BD5987.02/001 DC24V
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
357,50 €
3
2% = 8,72 €
348,78 €
5
3% = 12,19 €
345,31 €
10
4% = 14,52 €
342,98 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (357,50 € / unité(s))
357,50 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
- Circuit ouvert en toute sécurité
- Détection de raccordement au niveau du bouton on
- Contacts dorés également pour la commutation de petites charges (signal pour API)
- Au choix, détection de fin de section dans le circuit de commande d'arrêt d'urgence
Caractéristiques techniques
- Durée de vie mécanique : 10 x 106 cycles de commutation
- durée de vie électrique
- Contacts 13/14, 23/24 pour AC 230 V, 6 A, cos phi = 1 : > 5 x 105 cycles de commutation contact 33/34 pour AC 230 V, 1 A, cos phi = 1 : > 5 x 105 cycles de commutation
- Fréquence de commutation autorisée : 600 cycles / h
- Plage de température de fonctionnement : - 15... 55 °C
- Boîtier : thermoplastique avec comportement V0 conforme à UL subj. 94
- Pouvoir de coupure : voir fiche technique
- Poids : 450 g
- Fixation rapide : rail DIN
- Type d'emballage
Piece
- Type de produit
Bloc logique de sécurité
- Type
BD5987.02/001 DC24V
- Branchement
bornes à vis
- Tension de fonctionnement
24 V/DC
- Temps de réponse
1 s
- Type de contact
2 NO (T)
- Tension de contact (max.)
250 V/AC
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SILCL 3
- Catégorie de sécurité
4
IP20
IP40
- Température de fonctionnement (min.)
-15 °C
- Température de fonctionnement (max.)
+55 °C
- Profondeur
121 mm
- Largeur
45 mm
- Hauteur
74 mm
- Dim.
(l x H x P) 45 x 74 x 121 mm
- Contenu
1 pc(s)
- Tension nominale
24 V/DC
Documents et téléchargements
Fiche technique
Fiche technique 2359237 Bloc logique de sécurité BD5987.02/001 DC24V Dold Tension de fonctionnement: 24 V/DC 2 NO (T) (l x H x P) 45 x 74 x 121
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359237 Bloc logique de sécurité BD5987.02/001 DC24V Dold Tension de fonctionnement: 24 V/DC 2 NO (T) (l x H x P) 45 x 74 x 121
Description
Le BD 5987 sert à interrompre un circuit de sécurité de manière sécurisée. Il peut être utilisé pour protéger les personnes et les machines dans les applications avec boutons d'arrêt d'urgence et portes de protection. Le BD 5987.02/301 peut être utilisé comme circuit de sécurité électronique pour remplacer un interrupteur de sécurité conformément à la norme en 81-20, section 5.11.2.2.
· Correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · Conforme à IEC/en 62061
Safety Integrity Level : SIL 3 · Conforme à IEC/en 61508
· Sortie : 2 contacts NO pour AC 250 V.
· Commutation 1 ou 2 canaux
· Affichage LED pour le canal 1 / 2 et le réseau
· Avec protection contre la surtension et les court-circuits
· Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique
· DIN 46 228-1/-2/-3/-4 ou 2 x 2,5 mm2 avec toron Manchon DIN 46 228-1/-2/-3/-4
· Largeur de construction 45 mm
· Convient également pour les ascenseurs selon en 81-20/-50
· Conforme aux exigences de la directive 2014/33/UE relative aux ascenseurs
· Correspond à
Niveau de performance (PL) d et catégorie 3 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 2 · Conforme à IEC/en 62061
Niveau d'intégrité de sécurité (SIL) 2 · Conforme à IEC/en 61508
· Temps de retour plus court en cas de coupure du circuit de réseau
· Circuit d'arrêt d'urgence 1 canal
Ce texte a été traduit par une machine.
· Correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · Conforme à IEC/en 62061
Safety Integrity Level : SIL 3 · Conforme à IEC/en 61508
· Sortie : 2 contacts NO pour AC 250 V.
· Commutation 1 ou 2 canaux
· Affichage LED pour le canal 1 / 2 et le réseau
· Avec protection contre la surtension et les court-circuits
· Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique
· DIN 46 228-1/-2/-3/-4 ou 2 x 2,5 mm2 avec toron Manchon DIN 46 228-1/-2/-3/-4
· Largeur de construction 45 mm
· Convient également pour les ascenseurs selon en 81-20/-50
· Conforme aux exigences de la directive 2014/33/UE relative aux ascenseurs
· Correspond à
Niveau de performance (PL) d et catégorie 3 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 2 · Conforme à IEC/en 62061
Niveau d'intégrité de sécurité (SIL) 2 · Conforme à IEC/en 61508
· Temps de retour plus court en cas de coupure du circuit de réseau
· Circuit d'arrêt d'urgence 1 canal
