Cables De Commande

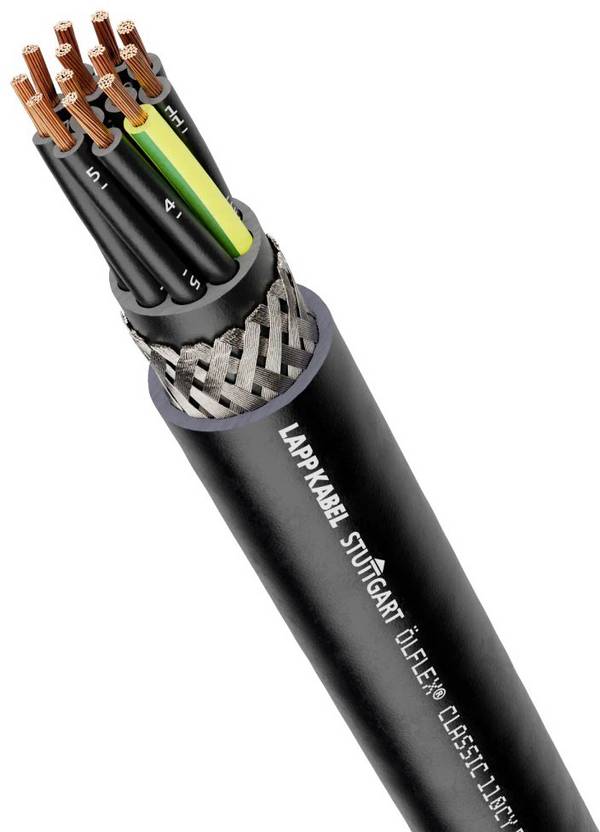

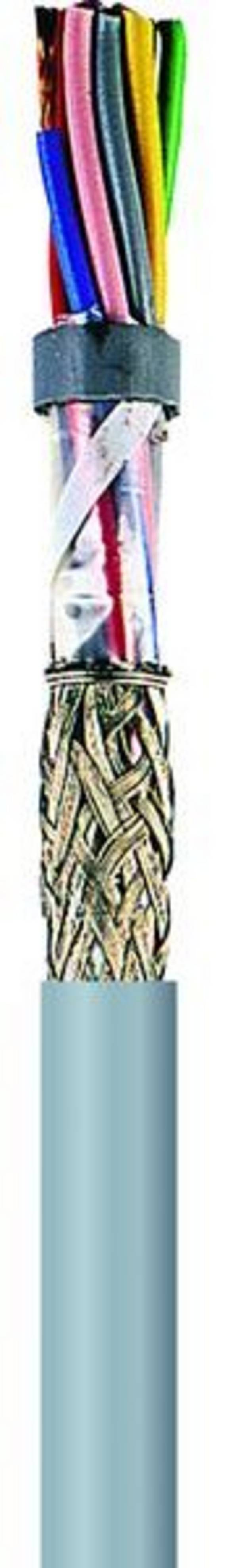

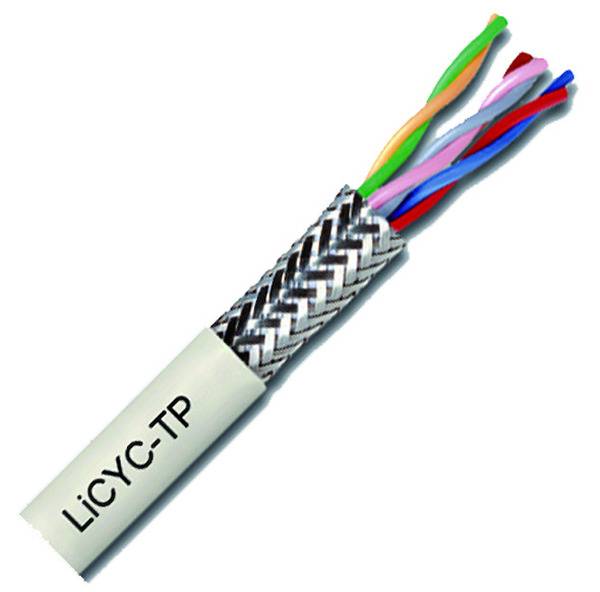

En plus d'une résistance accrue aux intempéries, aux flammes, à l'huile, à l'ozone et aux acides, les conduites de commande peuvent avoir d'autres propriétés importantes. En fonction de la zone d'utilisation, il peut être nécessaire qu'un câble de commande soit résistant aux UV ou particulièrement flexible. Certains environnements nécessitent des câbles sans halogène qui ne présentent pas de fumée en cas d'incendie. En outre, l'absence d'halogènes ne crée pas d'acide chlorhydrique lors de la combustion, qui pourrait éventuellement endommager les installations électroniques. Si vous souhaitez une sécurité CEM élevée, des câbles de commande blindés sont disponibles, équipés d'un blindage métallique ou d'un blindage en feuille.

Critères d'achat pour les lignes de commande

Lors de l'achat d'une ligne de commande, le nombre de conducteurs joue d'abord un rôle important. Des câbles sont disponibles sur le marché et offrent entre 1 et 100 conducteurs. La section nominale du conducteur,² qui peut être comprise entre 0,05 et 300 mm, doit également être respectée. En ce qui concerne la longueur de câble nécessaire, vous pouvez choisir librement entre 1 et 1000 mètres. De plus, il est possible d'acheter des câbles déjà confectionnés. Ceux-ci sont ensuite livrés prêts au montage et déjà fournis avec le connecteur adapté. Lors de votre sélection, vous devez également tenir compte du rayon de courbure de la ligne souhaitée. Si ce câble n'est pas pris en compte lors de l'installation, il peut être difficile de le localiser après l'installation. En plus d'une multitude de câbles de commande, vous trouverez également dans notre boutique en ligne les accessoires de câble adaptés pour l'installation, par exemple des connecteurs.

Codage couleur selon DIN 47100

La norme DIN 47100 a d'abord réglé le codage couleur des conducteurs pour les câbles de télécommunication. En 1998, la norme a été officiellement retirée, mais elle est toujours utilisée par de nombreux fabricants. Le code couleur sous-jacent permet de ne pas perdre de vue le câblage de commande à plusieurs conducteurs. Selon DIN 47100, les couleurs suivantes sont définies pour les cinq premiers fils : blanc (Ader 1), marron (Ader 2), vert (Ader 3), jaune (Ader 4) et gris (Ader 5). Le cas échéant, le conducteur de protection a toujours la couleur jaune-verte typique.

FAQ - questions fréquemment posées sur les lignes de commande

Was cache derrière le système de désignation des câbles

Des câbles de commande sont disponibles avec une variété de propriétés. Afin de pouvoir distinguer clairement les câbles, il existe un système de désignation spécial. Un codage correspondant pourrait ressembler à ce qui suit : H05VV5-F. La lettre H de ce sigle signifie « harmonisé » et signifie que le câble présente les mêmes spécifications dans toute l'Union européenne. La séquence de chiffres 05 indique la tension autorisée, tandis que VV5 indique que l'isolation des conducteurs en PVC et la gaine en PVC résistant à l'huile ont été fabriquées. La lettre F pour « à fils fins ».

Was addit « rayon de courbure »

Il s'agit du rayon autorisé pour la courbure occasionnelle ou continue d'un câble. Lors de la pose d'un câble, ce rayon ne doit pas être inférieur à celui-ci, sinon les dommages irréparables de chaque conducteur risquent d'être causés. Par exemple, une indication typique pour un rayon de courbure admissible serait : 15x diamètre extérieur (déplacement occasionnel); 6x diamètre extérieur (déplacement fixe).

Was a harmonisé cable?

Une ligne harmonisée est reconnue dans l'ensemble de l'UE et dans d'autres pays en raison de l'unification des types. Ces câbles reçoivent la même désignation partout dans les pays concernés. En outre, les essais et les conditions d'essai sont reconnus au niveau international.
