Condensateurs électrolytiques
4250 RésultatsDétails | Prix | Disponibilité | Tension nominale | Capacité électrique | Type de construction | Certifications | Type d'emballage | |
|---|---|---|---|---|---|---|---|---|
 Similaire à la photo Code produit :806945 EAN :2050001842596 numéro de pièce :EEUFC1V102B Prix TTC 64 pièces en stock Livraison le mer. 4 nov. | 35 V | 1000 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :792079 EAN :2050001830975 numéro de pièce :EEUFR1E471Y Prix TTC 138 pièces en stock Livraison le mer. 4 nov. Min: 7 | 25 V | 470 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1472701 EAN :2050004410952 numéro de pièce :EEU-EB1H100S Prix TTC 699 pièces en stock Livraison le mer. 4 nov. Min: 10 | 50 V | 10 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :792071 EAN :2050001830890 numéro de pièce :EEUFR1E102LB Prix TTC 273 pièces en stock Livraison le mer. 4 nov. Min: 3 | 25 V | 1000 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :444034 EAN :2050001437303 numéro de pièce :SY 1000uF/35V 13x25mm Prix TTC 2363 pièces en stock Livraison le mer. 4 nov. Min: 5 | 35 V | 1000 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :443933 EAN :2050001437242 numéro de pièce :SY 1000uF/16V 10x16mm Prix TTC 9 pièces en stock Livraison avant le lun. 9 nov. Min: 10 | 16 V | 1000 µF | sortie radiale | - | - | |||
Code produit :3046365 numéro de pièce :E-KR3049 Prix TTC 115 pièces en stock Livraison le mer. 4 nov. | 25 V | 100 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :1473924 EAN :2050004426182 numéro de pièce :EEU-FR1E101B Prix TTC Actuellement indisponible | 25 V | 100 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :2621753 numéro de pièce :ELG477M400AS6AA -53% 6,99 € 3,29 € Prix TTC 213 pièces en stock Livraison le mer. 4 nov. | 400 V | 470 µF | - | RoHS | - | |||
 Similaire à la photo Code produit :3063719 EAN :2050009919153 numéro de pièce :EEU-FC1V331 Prix TTC 940 pièces en stock Livraison le mer. 4 nov. | 35 V | 330 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1325866 EAN :2050002976726 numéro de pièce :KSS106M016S1A5B07K Prix TTC 3749 pièces en stock Livraison le mer. 4 nov. Min: 70 | 16 V | 10 µF | sortie radiale | - | - | |||
Code produit :1564931 EAN :4016139211053 numéro de pièce :442896 Prix TTC 333 sets en stock Livraison le mer. 4 nov. | - | - | sortie radiale | RoHS | - | |||
Code produit :446406 EAN :2050000422973 numéro de pièce :WB1E477M10016PA Prix TTC 852 pièces en stock Livraison le mer. 4 nov. Min: 20 | 25 V | 470 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :3063470 numéro de pièce :EEU-FC1V330 Prix TTC 509 pièces en stock Livraison le mer. 4 nov. Min: 3 | 35 V | 33 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1476052 EAN :2050004447460 numéro de pièce :EEU-EE2W100 Prix TTC 58 pièces en stock Livraison le mer. 4 nov. | 450 V | 10 µF | sortie radiale | - | - | |||
Code produit :3046390 EAN :2050009886301 numéro de pièce :E-KSU302 Prix TTC 134 pièces en stock Livraison le mer. 4 nov. | 50 V | 22 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :792256 EAN :2050001831231 numéro de pièce :EEUFR1V221 Prix TTC 859 pièces en stock Livraison le mer. 4 nov. Min: 10 | 35 V | 220 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :806936 EAN :2050001842527 numéro de pièce :EEUFC1C471L Prix TTC 99 pièces en stock Livraison le mer. 4 nov. Min: 5 | 16 V | 470 µF | sortie radiale | - | - | |||
Code produit :445897 EAN :2050000120770 numéro de pièce :2222 021 38101 Prix TTC 705 pièces en stock Livraison le mer. 4 nov. | 63 V | 100 µF | sortie axiale | RoHS | - | |||
 Similaire à la photo Code produit :1688097 EAN :2050005453552 numéro de pièce :TKR471M1VG16M Prix TTC 122 pièces en stock Livraison le mer. 4 nov. Min: 15 | 35 V | 470 µF | THT | - | - | |||
 Similaire à la photo Code produit :1465687 EAN :2050004334708 numéro de pièce :EEU-FR1E470B Prix TTC 150 pièces en stock Livraison le mer. 4 nov. Min: 10 | 25 V | 47 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1475960 EAN :2050004448290 numéro de pièce :EEU-FC1A102 Prix TTC 97 pièces en stock Livraison le mer. 4 nov. Min: 3 | 10 V | 1000 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1471159 EAN :2050004393569 numéro de pièce :EEU-FC1A101S Prix TTC 1335 pièces en stock Livraison le mer. 4 nov. Min: 15 | 10 V | 100 µF | sortie radiale | - | - | |||
Code produit :3046362 EAN :2050009887674 numéro de pièce :E-KR3033 Prix TTC 11 pièces en stock Livraison le mer. 4 nov. | 16 V | 220 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :446057 EAN :2050000122248 numéro de pièce :2222 136 66471 Prix TTC 313 pièces en stock Livraison le mer. 4 nov. Min: 3 | 25 V | 470 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :1476154 EAN :2050004441291 numéro de pièce :ECA-1JM222 Prix TTC 81 pièces en stock Livraison le mer. 4 nov. | 63 V | 2200 µF | sortie radiale | - | - | |||
Code produit :792487 EAN :2050001831828 numéro de pièce :ECA1HHG222 Prix TTC 124 pièces en stock Livraison le mer. 4 nov. | 50 V | 2200 µF | sortie radiale | - | - | |||
Code produit :3463475 numéro de pièce :ECWFG2J105J Prix TTC Livraison avant le mar. 6 avr. 2027 Min: 50Lots: 50 | 630 V | 1 µF | sortie radiale | RoHS | - | |||
Code produit :446265 EAN :2050000123955 numéro de pièce :2222 021 38109 Prix TTC 1010 pièces en stock Livraison le mer. 4 nov. | 63 V | 10 µF | sortie axiale | RoHS | - | |||
 Similaire à la photo Code produit :1473844 EAN :2050004419344 numéro de pièce :EEU-EE2W470 Prix TTC 160 pièces en stock Livraison le mer. 4 nov. | 450 V | 47 µF | sortie radiale | - | - | |||
Code produit :446193 EAN :2050000123375 numéro de pièce :2222 021 17222 Prix TTC 146 pièces en stock Livraison le mer. 4 nov. | 40 V | 2200 µF | sortie axiale | RoHS | - | |||
 Similaire à la photo Code produit :1571161 EAN :4016139266688 numéro de pièce :1375425 Prix TTC 135 sets en stock Livraison le mer. 4 nov. | 25 V, 50 V | - | sortie radiale | RoHS | Piece | |||
Code produit :3046327 EAN :2050009887322 numéro de pièce :E-RF3042 Prix TTC 97 pièces en stock Livraison le mer. 4 nov. | 16 V | 220 µF | sortie radiale | RoHS | - | |||
Code produit :1325856 EAN :2050002976627 numéro de pièce :SLG476M450S1A5Q25K 1,29 € Prix TTC 760 pièces en stock Livraison le mer. 4 nov. | 450 V | 47 µF | Snap-In | - | - | |||
 Similaire à la photo Code produit :421988 EAN :2050000757679 numéro de pièce :EEUFC1H220H Prix TTC 311 pièces en stock Livraison le mer. 4 nov. Min: 15 | 50 V | 22 µF | sortie radiale | - | - | |||
Code produit :3046361 numéro de pièce :E-KR3113 Prix TTC 59 pièces en stock Livraison le mer. 4 nov. | 16 V | 100 µF | sortie radiale | RoHS | - | |||
Code produit :3304711 EAN :2050011393248 numéro de pièce :EKXJ401ELL220MJ25S Prix TTC 272 pièces en stock Livraison le mer. 4 nov. Min: 2 | 400 V | 22 µF | - | RoHS | - | |||
 Similaire à la photo Code produit :3063966 numéro de pièce :ECA-2WM010 Prix TTC 161 pièces en stock Livraison le mer. 4 nov. | 450 V | 1 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1472705 EAN :2050004409338 numéro de pièce :EEU-EB1E101S Prix TTC 256 pièces en stock Livraison le mer. 4 nov. Min: 10 | 25 V | 100 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :2621728 numéro de pièce :ELG477M200AR2AA 1,49 € Prix TTC 58 pièces en stock Livraison le mer. 4 nov. | 200 V | 470 µF | - | RoHS | - | |||
Code produit :1325860 EAN :2050002976665 numéro de pièce :SLG157M450S1A5R40K Prix TTC 95 pièces en stock Livraison le mer. 4 nov. | 450 V | 150 µF | Snap-In | - | - | |||
 Similaire à la photo Code produit :443987 EAN :2050001437280 numéro de pièce :SY 220uF/35V 8x15mm Prix TTC 2606 pièces en stock Livraison le mer. 4 nov. Min: 20 | 35 V | 220 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1472892 EAN :2050004415094 numéro de pièce :EEU-FC1E222 Prix TTC 64 pièces en stock Livraison le mer. 4 nov. | 25 V | 2200 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1590487 EAN :2050004973174 numéro de pièce :KSE105M100S1ABC11K Prix TTC 3432 pièces en stock Livraison le mer. 4 nov. Min: 70 | 100 V | 1 µF | sortie radiale | - | - | |||
Code produit :3454305 numéro de pièce :A47045021036 Prix TTC 25 pièces en stock Livraison le mer. 4 nov. | 450 V/DC | 47 µF | sortie axiale | RoHS | - | |||
Code produit :3046348 numéro de pièce :E-RF3277 Prix TTC 174 pièces en stock Livraison le mer. 4 nov. | 50 V | 22 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :446139 EAN :2050000122910 numéro de pièce :ECR2GLK330MFF751625 Prix TTC 278 pièces en stock Livraison le mer. 4 nov. | 400 V | 33 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :1471170 EAN :2050004395563 numéro de pièce :EEU-FR1H220 Prix TTC 2552 pièces en stock Livraison le mer. 4 nov. Min: 20 | 50 V | 22 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :446358 EAN :2050001473295 numéro de pièce :LGU1E472MELZ 1,49 € Prix TTC 121 pièces en stock Livraison le mer. 4 nov. | 25 V/DC | 4700 µF | Snap-In | - | - | |||
Code produit :3454304 numéro de pièce :A22045016030 Prix TTC 30 pièces en stock Livraison le mer. 4 nov. | 450 V/DC | 22 µF | sortie axiale | RoHS | Piece | |||
 Similaire à la photo Code produit :806937 EAN :2050001842534 numéro de pièce :EEUFC1E221 Prix TTC 605 pièces en stock Livraison le mer. 4 nov. Min: 10 | 25 V | 220 µF | sortie radiale | - | - | |||
Code produit :3463380 numéro de pièce :EEUFR1H470B Prix TTC 507 pièces en stock Livraison le mer. 4 nov. Min: 10Lots: 10 | 50 V | 47 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :1478386 EAN :2050004466355 numéro de pièce :EEE-FC1C100AR Prix TTC 564 pièces en stock Livraison le mer. 4 nov. Min: 10 | 16 V | 10 µF | CMS | - | - | |||
 Similaire à la photo Code produit :2621669 EAN :2050007684787 numéro de pièce :EDE106M016A9BAA Prix TTC 491 pièces en stock Livraison le mer. 4 nov. Min: 20 | 16 V | 10 µF | - | RoHS | - | |||
 Similaire à la photo Code produit :792090 EAN :2050001831088 numéro de pièce :EEUFR1V471B Prix TTC 414 pièces en stock Livraison le mer. 4 nov. Min: 3 | 35 V | 470 µF | sortie radiale | - | - | |||
Code produit :3523767 numéro de pièce :35LZ221MLC10X10,5EC Prix TTC 31 pièces en stock Livraison le mer. 4 nov. | 35 V/DC | 220 µF | CMS | RoHS | Tape | |||
Code produit :792510 EAN :2050001832054 numéro de pièce :ECA1EHG470 Prix TTC 120 pièces en stock Livraison le mer. 4 nov. Min: 20 | 25 V | 47 µF | sortie radiale | - | - | |||
Code produit :3463394 numéro de pièce :EEUFS0J332 Prix TTC 1850 pièces en stock Livraison avant le mar. 10 nov. Min: 50Lots: 50 | 6.3 V | 3.300 µF | sortie radiale | RoHS | - | |||
Code produit :3463389 numéro de pièce :EEUFS0J202L Prix TTC 250 pièces en stock Livraison avant le mar. 10 nov. Min: 50Lots: 50 | 6.3 V | 2.000 µF | sortie radiale | RoHS | - | |||
 Code produit :3304714 EAN :2050011393279 numéro de pièce :EKXJ401ELL101MLP1S Prix TTC 167 pièces en stock Livraison le mer. 4 nov. | 400 V | 100 µF | - | RoHS | - | |||
Code produit :445976 EAN :2050000121548 numéro de pièce :2222 021 15102 Prix TTC 366 pièces en stock Livraison le mer. 4 nov. | 16 V | 1000 µF | sortie axiale | RoHS | - | |||
Code produit :3046268 EAN :2050009886738 numéro de pièce :E-KS3068 Prix TTC 109 pièces en stock Livraison le mer. 4 nov. | 35 V | 220 µF | sortie radiale | RoHS | - | |||
Code produit :1566282 EAN :4016139224565 numéro de pièce :442881 Prix TTC 359 sets en stock Livraison le mer. 4 nov. | - | - | sortie radiale | RoHS | - | |||
Code produit :1675230 EAN :2050005394381 numéro de pièce :EEEHB1H1R0R Prix TTC 533 pièces en stock Livraison le mer. 4 nov. Min: 15 | 50 V | 1 µF | CMS | AEC | Tape cut | |||
 Similaire à la photo Code produit :446295 EAN :2050000124181 numéro de pièce :ECR1EGC472MFF751840 Prix TTC 171 pièces en stock Livraison le mer. 4 nov. | 25 V | 4700 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :455356 EAN :2050001636027 numéro de pièce :SLQ227M400S1A5S35K Prix TTC 124 pièces en stock Livraison le mer. 4 nov. | 400 V | 220 µF | Snap-In | - | - | |||
 Similaire à la photo Code produit :1688100 EAN :2050005453583 numéro de pièce :TKR471M1HG21M Prix TTC 428 pièces en stock Livraison le mer. 4 nov. Min: 5 | 50 V | 470 µF | THT | - | - | |||
Code produit :3046394 EAN :2050009886349 numéro de pièce :E-KSU 10/63 6,8X12,5 Prix TTC 394 pièces en stock Livraison le mer. 4 nov. | 63 V | 10 µF | sortie radiale | RoHS | - | |||
Code produit :3046276 EAN :2050009886813 numéro de pièce :E-KS3215 Prix TTC 28 pièces en stock Livraison le mer. 4 nov. | 50 V | 4.7 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :1473882 EAN :2050004422016 numéro de pièce :EEE-1HA3R3SR Prix TTC 140 pièces en stock Livraison le mer. 4 nov. Min: 20 | 50 V | 3.3 µF | CMS | - | - | |||
 Similaire à la photo Code produit :3063693 numéro de pièce :ECA-1JM101 Prix TTC 143 pièces en stock Livraison le mer. 4 nov. | 63 V | 100 µF | sortie radiale | - | - | |||
Code produit :446069 EAN :2050000122347 numéro de pièce :2222 021 36471 Prix TTC 315 pièces en stock Livraison le mer. 4 nov. | 25 V | 470 µF | sortie axiale | RoHS | - | |||
 Similaire à la photo Code produit :1590559 EAN :2050004962956 numéro de pièce :KSH227M063S1G5H20K Prix TTC 556 pièces en stock Livraison le mer. 4 nov. Min: 10 | 63 V | 220 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :443521 EAN :2050000868740 numéro de pièce :EEEFC1V4R7R Prix TTC 109 pièces en stock Livraison le mer. 4 nov. Min: 10 | 35 V | 4.7 µF | CMS | - | - | |||
 Similaire à la photo Code produit :3063439 numéro de pièce :ECA-0JM471 Prix TTC 316 pièces en stock Livraison le mer. 4 nov. Min: 10Lots: 10 | 6.3 V | 470 µF | sortie radiale | - | - | |||
Code produit :3046235 EAN :2050009884604 numéro de pièce :SZ47035025040 / 1015972 Prix TTC Livraison avant le mer. 16 déc. | 350 V | 47 µF | lame à souder | RoHS | - | |||
Code produit :445963 EAN :2050000121425 numéro de pièce :2222 021 29101 Prix TTC 41 pièces en stock Livraison le mer. 4 nov. | 100 V | 100 µF | sortie axiale | RoHS | - | |||
 Similaire à la photo Code produit :3333542 numéro de pièce :ELXS451VSN271MQ45S Prix TTC 140 pièces en stock Livraison le mer. 4 nov. | 450 V | 270 µF | - | RoHS | - | |||
 Similaire à la photo Code produit :446044 EAN :2050000122149 numéro de pièce :2222 136 65472 1,79 € Prix TTC 192 pièces en stock Livraison le mer. 4 nov. | 16 V | 4700 µF | sortie radiale | RoHS | - | |||
 Similaire à la photo Code produit :1472843 EAN :2050004411263 numéro de pièce :EEU-FR1E102 Prix TTC 868 pièces en stock Livraison le mer. 4 nov. Min: 3 | 25 V | 1000 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :446248 EAN :2050000123801 numéro de pièce :ECS1EBZ223MT6P23040 Prix TTC 231 pièces en stock Livraison le mer. 4 nov. | 25 V | 22000 µF | Snap-In | RoHS | - | |||
 Similaire à la photo Code produit :1688133 EAN :2050005450629 numéro de pièce :TKR100M1JD11M Prix TTC 2891 pièces en stock Livraison le mer. 4 nov. Min: 70 | 63 V | 10 µF | THT | - | - | |||
 Similaire à la photo Code produit :1688062 EAN :2050005452203 numéro de pièce :TKR102M1EG20M 0,15 € Prix TTC 141 pièces en stock Livraison le mer. 4 nov. | 25 V | 1000 µF | THT | - | - | |||
 Similaire à la photo Code produit :1590550 EAN :2050004962864 numéro de pièce :KSH108M016S1A5H20K Prix TTC 3292 pièces en stock Livraison le mer. 4 nov. Min: 20 | 16 V | 1.000 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1472907 EAN :2050004415117 numéro de pièce :EEU-FC1H102 Prix TTC 58 pièces en stock Livraison le mer. 4 nov. | 50 V | 1000 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1472726 EAN :2050004416046 numéro de pièce :EEU-FC1H470 Prix TTC 1703 pièces en stock Livraison le mer. 4 nov. Min: 10 | 50 V | 47 µF | sortie radiale | - | - | |||
 Similaire à la photo Code produit :1325874 EAN :2050002976801 numéro de pièce :KSS106M035S1A5C07K Prix TTC 4170 pièces en stock Livraison le mer. 4 nov. Min: 70 | 35 V | 10 µF | sortie radiale | - | - | |||
Code produit :446253 EAN :2050000123856 numéro de pièce :2222 021 38478 0,48 € Prix TTC 136 pièces en stock Livraison le mer. 4 nov. | 63 V | 4.7 µF | sortie axiale | RoHS | - | |||
Code produit :3304710 EAN :2050011393231 numéro de pièce :EKXJ401ELL100MJ16S Prix TTC 437 pièces en stock Livraison le mer. 4 nov. Min: 3 | 400 V | 10 µF | - | RoHS | - | |||
 Similaire à la photo Code produit :446177 EAN :2050000123238 numéro de pièce :ECS1EBW103MT6P22535 Prix TTC 144 pièces en stock Livraison le mer. 4 nov. | 25 V | 10000 µF | Snap-In | RoHS | - | |||
Conseils
Les acteurs industriels utilisent le condensateur chimique dans différents cas spécifiques et particulièrement pour obtenir une grande résistance sans avoir la nécessité d'une capacité de stockage importante, et pour les applications en basse fréquence. Le mode de fabrication d'un condensateur chimique est différent d'un autre modèle de condensateur usuel.
Une technique intelligente dans un emballage compact : les condensateurs électrolytiques ne sont pas seulement utilisés en grand nombre dans l'industrie et l'artisanat électronique. Pour les professionnels qualifiés et les personnes douées pour le travail manuel, les différents types de condensateurs sont également des éléments indispensables de leur équipement électronique de base.
Un condensateur est composé de deux plaques conductrices d'électricité qui se font face à une faible distance. Une plaque est appelée anode et l'autre plaque est appelée cathode. Pour que les deux plaques n'aient pas de contact conducteur l'une avec l'autre, elles sont isolées électriquement l'une de l'autre par le diélectrique.
Lorsque des capacités élevées de condensateurs sont requises, les professionnels ont souvent et volontiers recours aux condensateurs électrolytiques, en bref : les condensateurs électrolytiques.
Un condensateur électrolytique est un condensateur dont l'anode est constituée d'un métal sur lequel une fine couche d'oxyde électriquement isolante a été déposée. Cette couche constitue le diélectrique du condensateur. La cathode du condensateur électrolytique est constituée d'un enroulement imprégné d'électrolyte qui entoure l'anode.
La capacité des condensateurs électrolytiques est généralement exprimée en µF (microfarad). Comme pour les condensateurs à plaques, la capacité est déterminée par la géométrie de la surface de l'anode et par l'épaisseur de la couche d'oxyde, et donc par la distance entre les plaques.
Le signe de commutation d'un condensateur électrolytique
La capacité d'un condensateur électrolytique dépend de la fréquence. Comme elle ne peut pas être mesurée efficacement avec une tension continue, elle est mesurée de manière standard avec une tension alternative de 0,5 V et une fréquence de 100/120 Hz à température ambiante. La valeur de la capacité ainsi mesurée est inférieure d'environ 10 % à la valeur correspondant à la charge stockée.
La structure d'un condensateur électrolytique peut être illustrée le plus simplement possible à l'aide d'un condensateur électrolytique en aluminium.
La feuille d'anode rendue rugueuse pour augmenter la surface et contenant la couche diélectrique (3) est enroulée entre un matériau absorbant (par exemple du papier). Le papier (2) absorbe ensuite l'électrolyte liquide et assure un contact sur une grande surface avec la feuille d'anode. La mise en contact avec l'électrolyte est également assurée par une feuille d'aluminium (1) qui sert ensuite de connexion cathodique. Les bandes de contact des deux feuilles sont guidées vers l'extérieur par les fils de connexion (4).
Le bobinage terminé est imprégné d'électrolyte et installé dans un godet. Un bouchon en caoutchouc, à travers lequel les fils de connexion sont passés, ferme le godet.
Pour pouvoir jouer son rôle de manière optimale, l'électrolyte doit recouvrir le plus complètement possible la surface de l'anode. C'est pourquoi même les électrolytes solides sont d'abord introduits sous forme liquide, puis solidifiés.
La particularité des condensateurs électrolytiques est leur couche d'oxyde extrêmement fine mais extrêmement résistante à la tension (environ 10-9 m/V). Associée à la structure rugueuse de l'anode (c'est-à-dire une grande surface d'anode), cette caractéristique permet aux condensateurs électrolytiques de présenter une capacité relativement élevée par rapport aux autres formes de condensateurs. Leur capacité est toutefois nettement inférieure à celle des supercondensateurs électrochimiques.
Presque tous les condensateurs électrolytiques sont polaires, ce qui signifie qu'ils doivent être polarisés correctement et ne peuvent être utilisés qu'avec une tension continue. L'anode est toujours le pôle positif. Une mauvaise polarité ou des tensions trop élevées peuvent détruire le diélectrique de l'électrolyte. Les condensateurs électrolytiques en aluminium peuvent alors exploser et les condensateurs au tantale peuvent prendre feu. C'est pourquoi il faut toujours veiller à la bonne polarité des condensateurs.
Pour minimiser le risque d'inversion de polarité, un marquage de polarité est imprimé sur tous les condensateurs électrolytiques. Sur de nombreux condensateurs, le fil d'anode à polarité positive est légèrement plus long que le fil de cathode.
Condensateurs au tantale
Sur les condensateurs au tantale en forme de goutte, un petit signe "plus" est imprimé sur la borne "plus".
Condensateurs négatifs
Pour les condensateurs axiaux/radiaux et les condensateurs snap in, une barre ou un anneau indique la connexion négative.
Condensateur électrolytique en aluminium
Pour les condensateurs électrolytiques en aluminium CMS, la barre indique la borne négative.
Condensateur au tantale SMD
Pour les condensateurs tantale SMD, la barre marque la connexion positive.
Condensateurs électrolytiques biopolaires
Dans les enceintes acoustiques avec filtre, on utilise des condensateurs électrolytiques bipolaires. Ces condensateurs sont conçus de manière à ce que la polarité de la tension appliquée puisse être inversée sans que les condensateurs ne soient endommagés.
En regardant de plus près le filtre, on remarque donc que les condensateurs électrolytiques utilisés ne portent pas de marquage de polarité. Une erreur de polarité est donc exclue.
Important :
En cas de dommage, il ne faut pas utiliser de condensateurs polarisés à la place de condensateurs électrolytiques bipolaires !
Il existe trois groupes principaux de condensateurs électrolytiques en fonction du matériau utilisé pour l'anode (ou de son oxyde comme diélectrique).
| Matériau de l'anode | Aluminium | Tantale | Niobium |
|---|---|---|---|
| Plage de capacité | 0,1 - 2.700.000 µF | 0,1 - 15.000 µF | 1 - 1500 µF |
| Tension nominale | 2,0 - 630 V | 2,5 - 150 V | 2,5 - 10 V |
| Caractéristiques | Grande variété de formes ; particulièrement bon marché | La plus grande capacité par surface de base ; principalement sous forme de CMS | Similaires aux condensateurs tantale, mais très chers ;principalement pour les applications militaires |
Les propriétés de la couche d'oxyde à l'anode déterminent la rigidité diélectrique d'un condensateur électrolytique. La tension nominale est la tension que l'électrolyte peut supporter à long terme sans claquage. La rigidité diélectrique de la couche d'oxyde (c'est-à-dire la tension à laquelle se produit un claquage) diminue avec l'augmentation de la température. Les condensateurs électrolytiques permettent d'obtenir des tensions nominales beaucoup plus faibles que les condensateurs à film ou en céramique. Cela en fait de bons candidats pour les circuits modernes à haute densité de composants.
Notre conseil pratique :
Si vous faites fonctionner votre condensateur électrolytique en permanence en dessous de la tension nominale spécifiée, cela aura un effet positif sur sa durée de vie ou sur le taux de défaillance attendu.
La fiche technique d'un condensateur électrolytique
Dans la fiche technique d'un condensateur électrolytique pour circuits à courant continu, on trouve les données suivantes :
Pour les modèles plus petits, la capacité et la tolérance sont indiquées par des codes courts, conformément à la norme CEI/DIN EN 60062 :
- µ85 = 0,85 µF ou 8µ5 = 8,5 µF ou 85µ = 85 µF
- Dans une notation abrégée alternative, les deux premiers chiffres indiquent la valeur en picofarads, le troisième chiffre indique l'exposant de dix. Le chiffre 384 signifie donc 38∙104 pF = 0,38 µF.
- La tolérance est indiquée par une lettre : K = ± 10 % (pour les condensateurs au tantale), M = ± 20 %.
Les condensateurs électrolytiques existent avec différentes possibilités de connexion :
Les condensateurs SMD/SMT sont placés directement sur le circuit imprimé.

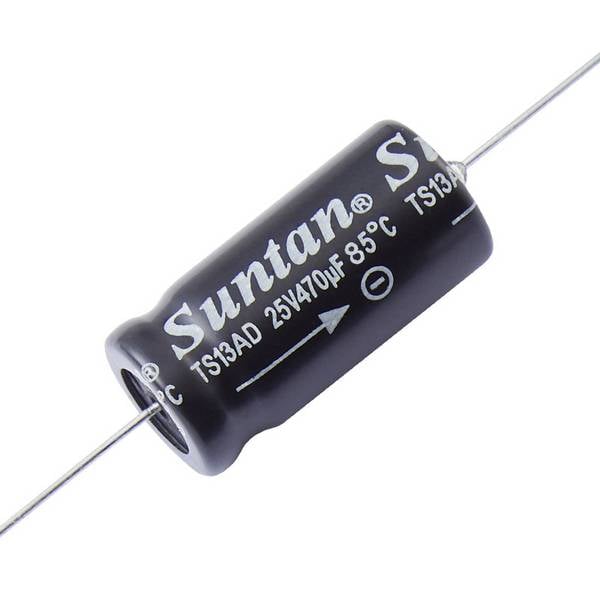

Un condensateur électrolytique avec un câblage axial.

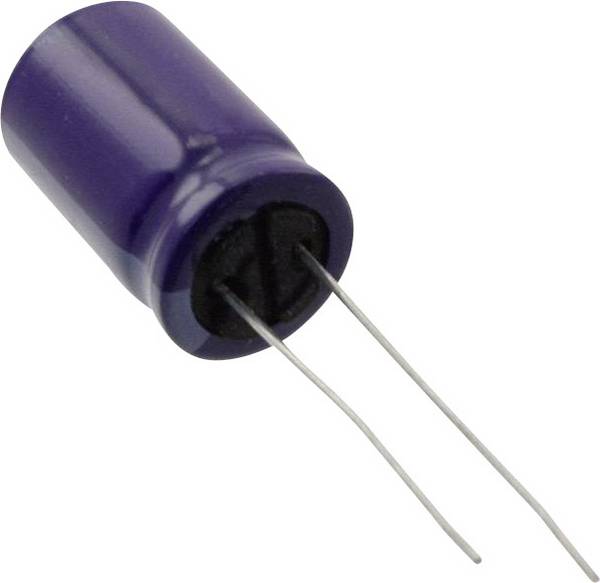

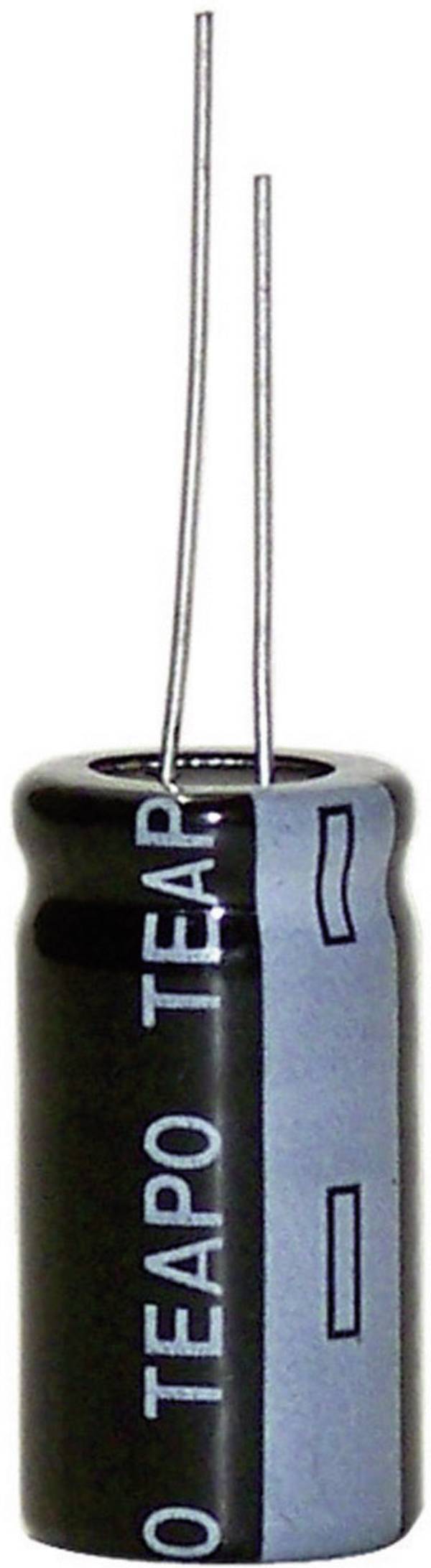

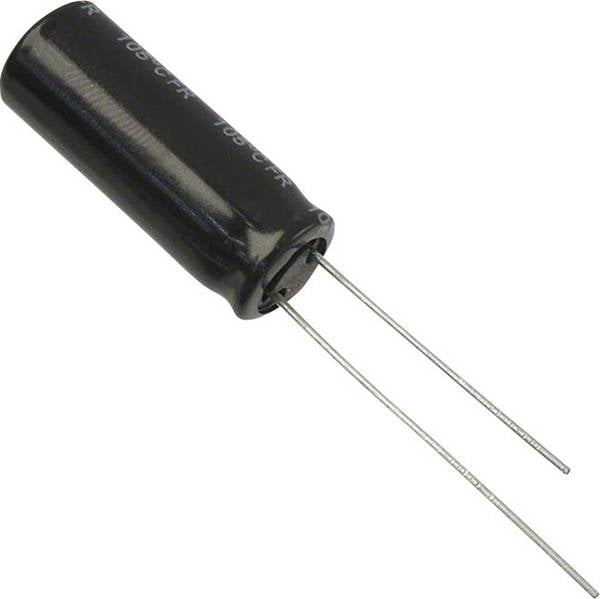

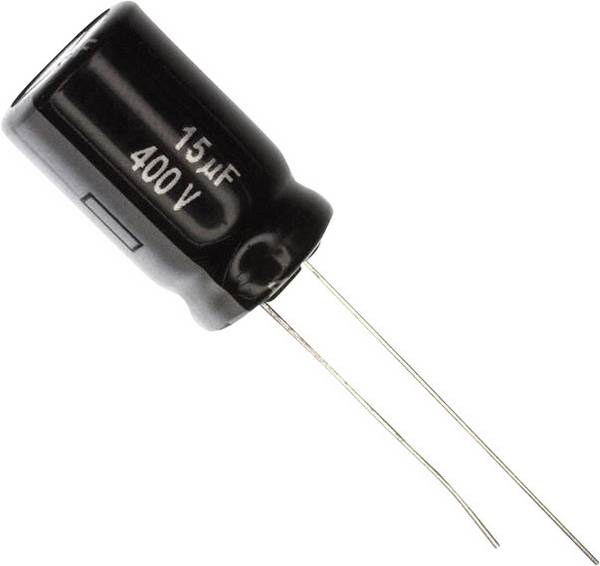

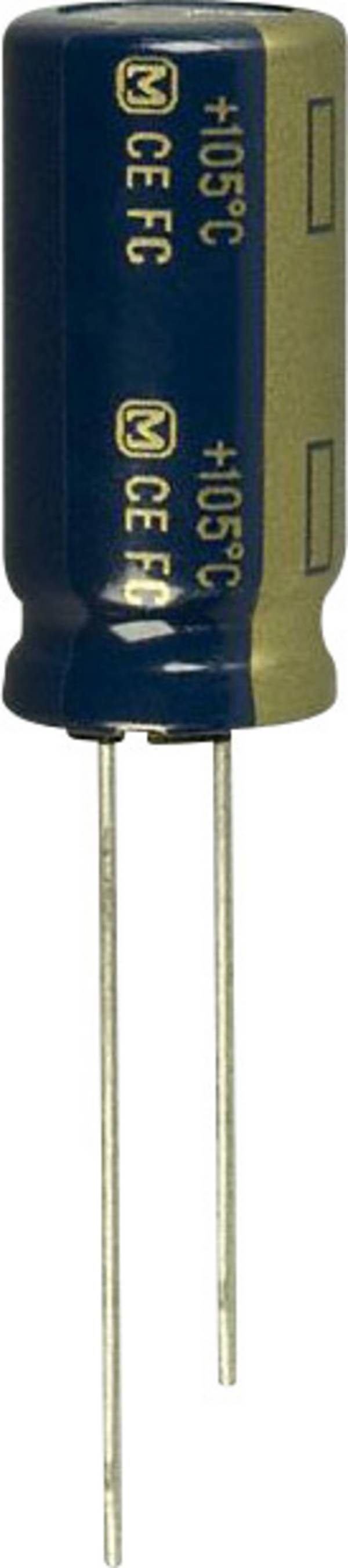

Un condensateur électrolytique avec un câblage radial.
Elko avec dispositif snap-in pour le montage.

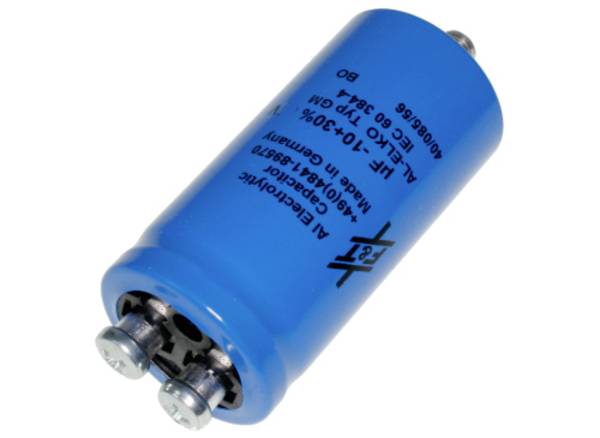

Un condensateur électrolytique avec connexion à vis.
Une particularité des condensateurs électrolytiques est qu'ils sont traversés par un courant dit de fuite (leaked) lorsque vous appliquez une tension continue avec la bonne polarité. Ce courant de fuite est dû à des impuretés et à des dommages mécaniques du diélectrique. Le courant de fuite dépend de la capacité, de la tension, de la température et du temps et est en outre également influencé par les matériaux utilisés. Il est généralement indiqué par le produit CR ∙ UR de la capacité nominale et de la tension nominale.
Bien que le courant de fuite des condensateurs électrolytiques modernes soit assez faible, il est nettement plus élevé que celui d'autres formes de condensateurs. C'est pourquoi les condensateurs électrolytiques ne conviennent pas pour les circuits qui permettent d'effectuer des mesures de temps précises ou pour stabiliser des sources de tension à haute impédance.
Dans le cas d'un condensateur électrolytique en aluminium, les "plaques" sont placées dans un godet en aluminium sous la forme d'un enroulement imprégné de l'électrolyte, puis fermées par un bouchon en caoutchouc. En raison de cette conception, on obtient le schéma de circuit équivalent suivant :
En parallèle avec un condensateur idéal (C), vous devez imaginer une résistance de très haute impédance (RLeak) par laquelle passe le courant de fuite.
La résistance RESR (Equivalent Series Resistance = résistance série équivalente) représente la résistance de perte interne du condensateur. Celle-ci est influencée par la construction, par les contacts, par le matériau utilisé et finalement par la conductivité de l'électrolyte (cathode). Pour certaines applications, par exemple dans les circuits d'alimentation électrique, il est nécessaire que les condensateurs électrolytiques utilisés présentent une faible résistance de perte. Dans ce cas, on utilise des condensateurs spéciaux Low ESR.
En raison de la structure bobinée d'un condensateur électrolytique en aluminium, il en résulte également une certaine inductance LESL (Equivalent Series Inductivity = inductance série équivalente) qui est connectée en série au condensateur. En établissant plusieurs contacts avec les feuilles d'aluminium, on essaie de maintenir cette inductance indésirable aussi faible que possible. C'est pourquoi les condensateurs électrolytiques en aluminium ne sont pas adaptés aux applications à haute fréquence.
Grâce à leur grande capacité, les condensateurs électrolytiques conviennent particulièrement bien pour les applications de sécurité.
- pour découpler des fréquences indésirables (jusqu'à quelques mégahertz)
- pour coupler et découpler des signaux de tension alternative (level shifting)
- pour lisser les tensions redressées dans les blocs d'alimentation
- pour tamponner les tensions d'alimentation en cas de pics de charge soudains (condensateur de soutien)
- comme accumulateur de courant ou d'énergie (par exemple dans les alimentations sans interruption)
La grande capacité a également pour conséquence une faible réactance pour les tensions alternatives. C'est pourquoi les condensateurs électrolytiques conviennent également comme élément de couplage pour les signaux à basse fréquence.
Quelle est la différence entre les condensateurs électrolytiques SMD et SMT ?
Il n'y a pas de différence entre ces deux types de condensateurs électrolytiques. SMD signifie "surface mount device" (en français : composant monté en surface). La technique utilisée pour monter le composant est appelée "surface mounting technology" ou SMT (en français : montage en surface). SMD se réfère donc à une caractéristique du condensateur, tandis que SMT se réfère à la technologie sous-jacente.
Qu'est-ce qu'un condensateur électrolytique polymère ?
Dans les condensateurs électrolytiques polymères, l'électrolyte est constitué de polymères conducteurs dont la conductivité est proche de celle des métaux. Ces condensateurs électrolytiques ultramodernes permettent d'obtenir des tailles encore plus petites et des pertes ohmiques internes ou des inductances internes encore plus faibles.
Si vous disposez de suffisamment de place pour votre circuit et/ou si vous avez besoin de tensions supérieures à 50 V, vous ne vous tromperez pas en choisissant un condensateur électrolytique en aluminium à électrolyte liquide. Ces composants sont utilisés dans d'innombrables composants électroniques. Les condensateurs électrolytiques au tantale et au niobium entrent en jeu lorsque vous disposez de peu de place, par exemple dans des appareils électriques très plats. En outre, ces condensateurs électrolytiques fonctionnent de manière extrêmement stable sur une très large plage de températures. Si vous envisagez des applications militaires ou spatiales, les condensateurs électrolytiques au tantale ou au niobium sont donc la bonne solution.
