Robinet A Boisseau Spherique

Aussi appelé robinet à tournant sphérique, le robinet à boisseau sphérique fait souvent partie des montages en tout ou rien. Si les robinets à tournant sphériques peuvent être utilisés dans beaucoup de cas, on les retrouve le plus souvent dans les installations industrielles ou encore dans l'exploitation et le traitement de l’eau .

Les éléments composant une vanne à boisseau sphérique

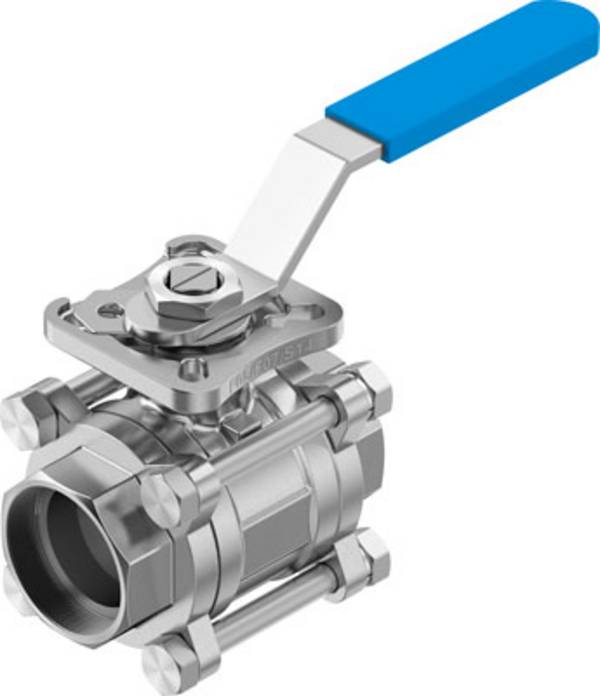

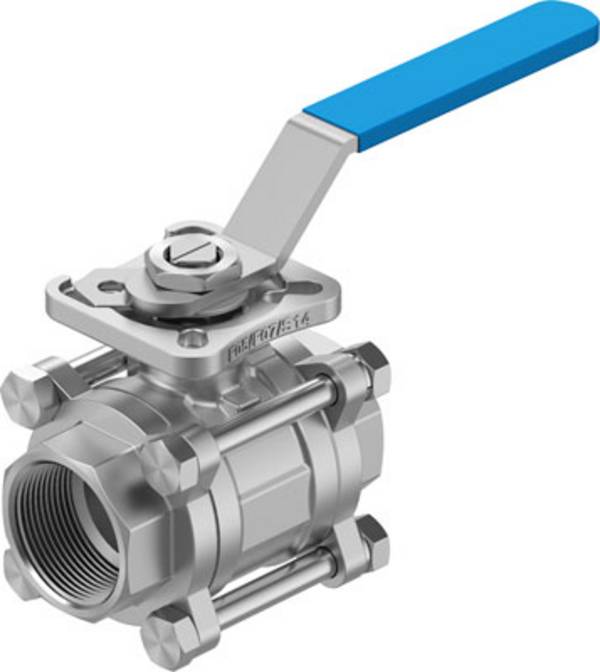

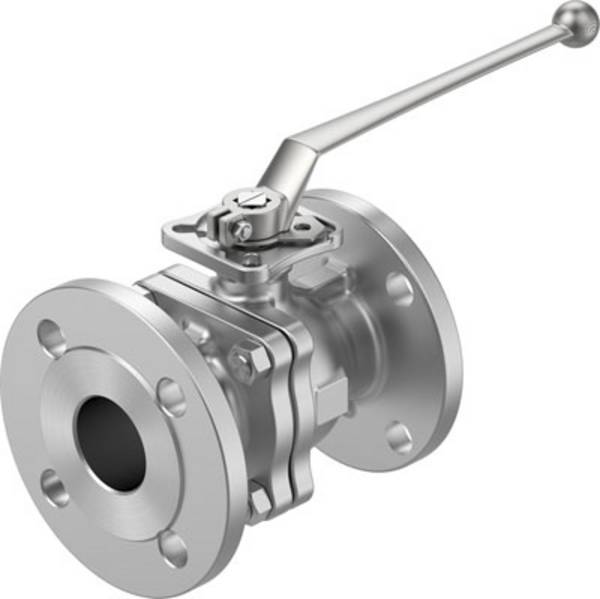

Le premier élément se situant à la base du mécanisme du robinet à boisseau sphérique est une boule évidée en son centre. La taille du trou pratiquée au centre du boisseau sphérique correspond généralement au diamètre de l'alésage du robinet pour permettre de limiter la perte de charge. Le boisseau sphérique est placé au centre du siège qui peut être construit à partir de différentes matières selon les modèles. Le siège peut être composé de 2 à 3 pièces ou être monobloc. La régulation du fluide se fait généralement via un levier de manœuvre permettant au robinet de basculer en position ouverte ou fermée. Le levier tournant généralement à un quart de tour permet de fermer ou d'ouvrir rapidement le robinet.

Les caractéristiques d'une vanne à boisseau sphérique

Le mécanisme du robinet à boisseau sphérique pour la régulation du débit de fluide repose entièrement sur la boule creuse. Influant sur le débit du fluide traversant le robinet, cette dernière permet soit d'ouvrir soit de fermer le passage. Le boisseau sphérique autorise le passage du fluide quand l'évidement de celui-ci fait face à l'axe d'écoulement. En position fermée, c'est la paroi de la boule qui fait face à l'axe d'écoulement empêchant le fluide de passer. La rotation du boisseau est commandée par le levier de manœuvre auquel il est relié. Présentant une très bonne étanchéité à la fermeture et grâce à sa faculté d'ouvrir ou de fermer totalement la vanne, et cela en un court instant, le robinet à tournant sphérique est surtout utilisé comme étant une vanne d'arrêt pour stopper l'écoulement d'un fluide dans un circuit donné.

Quels critères retenir lors du choix d'une vanne à boisseau sphérique?

Outre le fait qu'on privilégie un robinet à tournant sphérique dans les circuits tout ou rien, il existe un certain nombre de critères sur lesquels s'attarder au moment du choix du modèle. Il est intéressant de choisir le type du levier de manœuvre suivant l'endroit où le robinet sera placé. Suivant le fait que l'emplacement est dégagé, la manette peut être longue ou courte. Pour les endroits exigus, opter pour une manœuvre à papillon peut se révéler être un choix judicieux. Le choix du robinet est aussi conditionné par le type des raccords sur lesquels il sera vissé. Le diamètre du tube sur lequel sera monté le robinet est aussi à prendre en considération. Il faut que le robinet corresponde au diamètre du tube. Enfin, le type de matériaux constituants le robinet figure aussi parmi les critères à retenir car suivant le type du fluide, il peut être recommandé de choisir un modèle en acier, en inox ou en laiton.
