Shields Arduino

Was Arduino Shields and Pi HATs?

Arduino Shields et Pi HATS représentent le moyen le plus simple d'étendre la gamme de fonctions des cartes de microcontrôleur courantes ou des ordinateurs à carte unique. Avec son aide, des périphériques supplémentaires peuvent être installés sans soudure, vissage ou câblage. Il n'est pas nécessaire d'intégrer des ponts enfichables et des cartes enfichables. Il s'agit donc de solutions peu encombrantes qui nécessitent peu d'efforts.

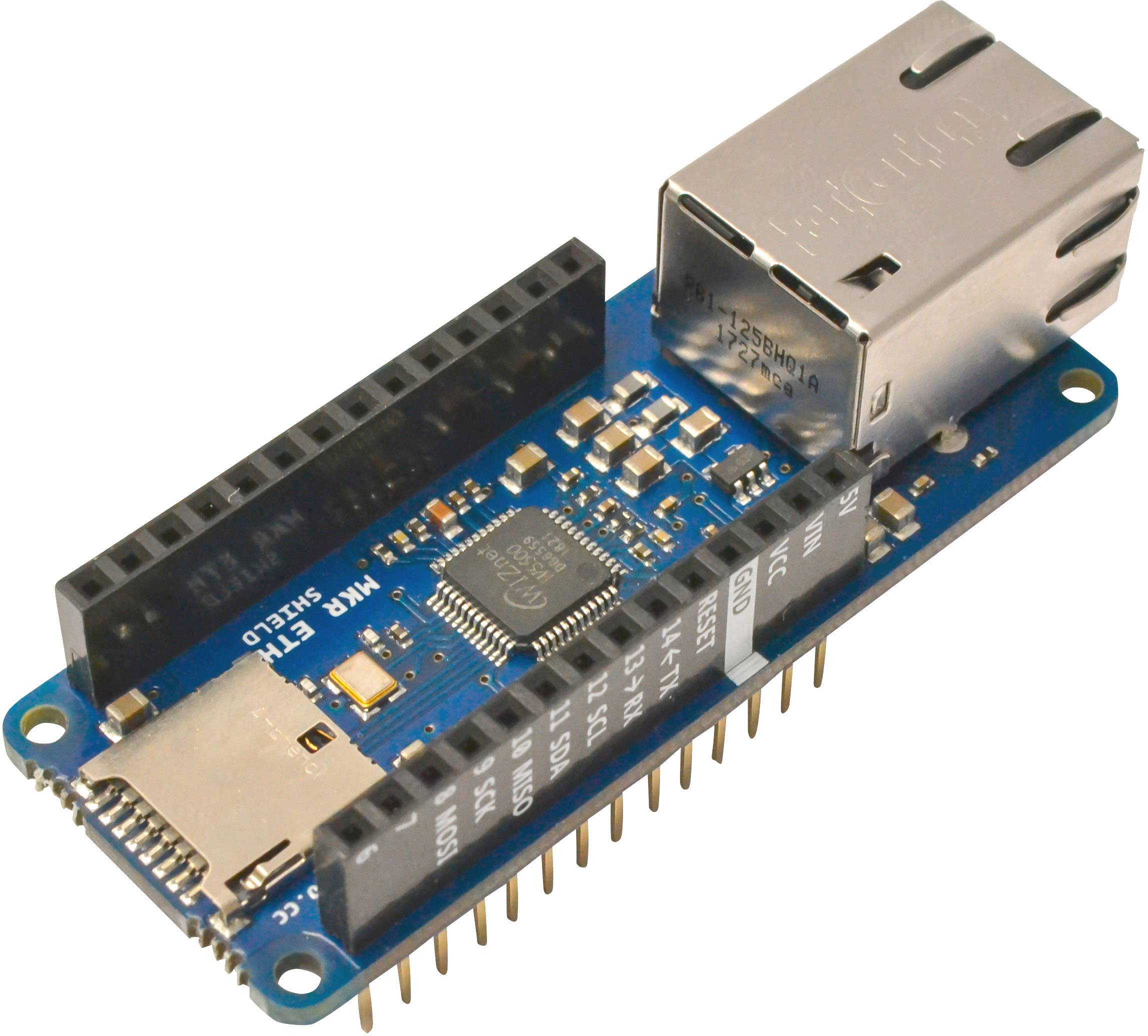

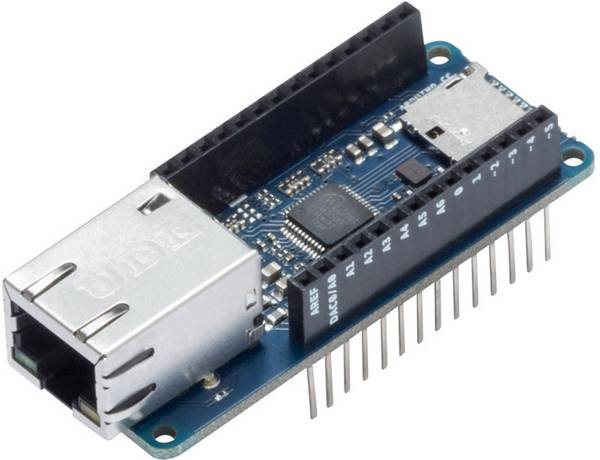

Arduino Shields sont des cartes d'extension qui sont branchées sur une carte Arduino. Ils ont le même objectif que les cartes d'extension pour PC et ils contrôlent les fonctionnalités supplémentaires en augmentant les capacités de l'Arduino. Ils sont conçus pour correspondre exactement à la forme et à l'affectation des broches de la carte mère. Pour cette raison, ils peuvent être montés sans effort. Pi HATs est conçu pour le Raspberry Pi. L'abréviation A été conçue pour le matériel attached on top, was qui résume déjà l'objectif des cartes. Les HAT Pi sont également facilement branchés. En fonction de l'exécution, ils conviennent pour la réalisation de différents projets.

Un grand avantage des Arduino Shields et Pi HATs est qu'ils peuvent être combinés entre eux. Il est ainsi possible d'utiliser plusieurs shields ou HAT sur un seul appareil. Les cartes d'extension s'engrènent également avec des broches sur le dessous des prises non nécessaires et les ponts à leur tour sur le dessus de la carte. Cela permet d'empiler plusieurs shields ou HAT. Le terme technique à cet effet est Stacking. Il est important de noter qu'il n'y a pas de double affectation des broches individuelles. Certaines cartes possèdent donc des commutateurs DIP ou des cavaliers pour modifier l'affectation des broches demandées.

Quels sont les types de shields Arduino et de HAT Pi ?

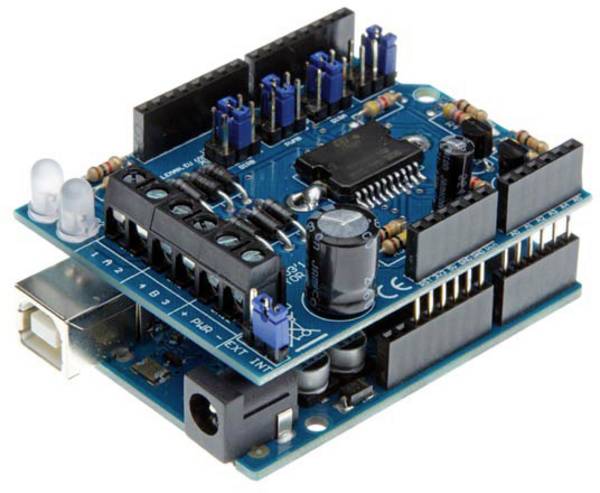

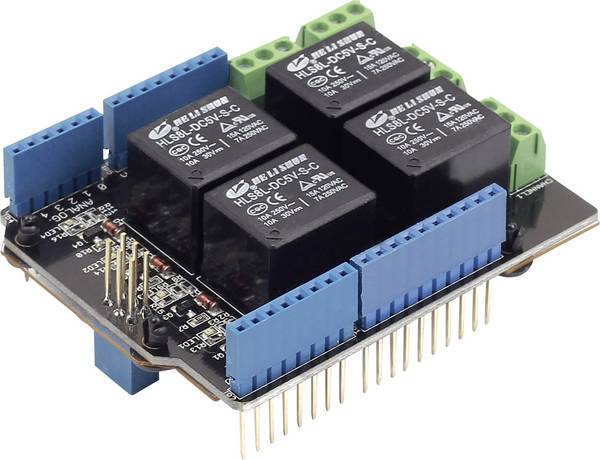

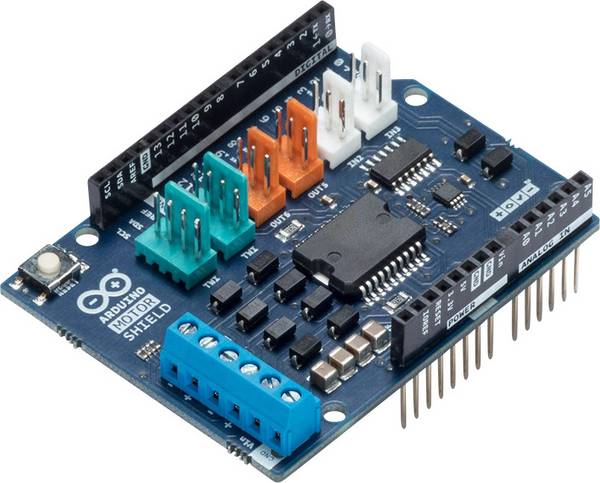

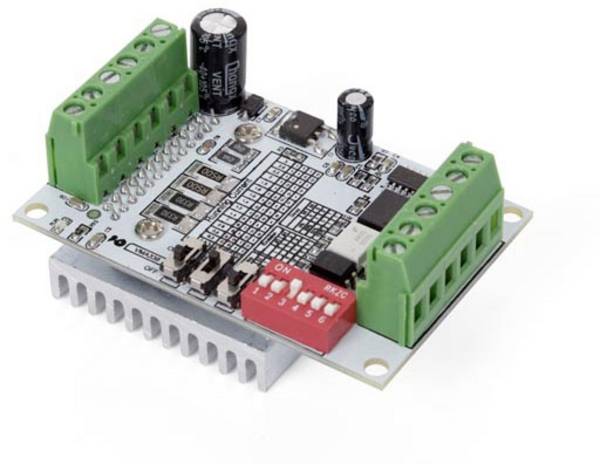

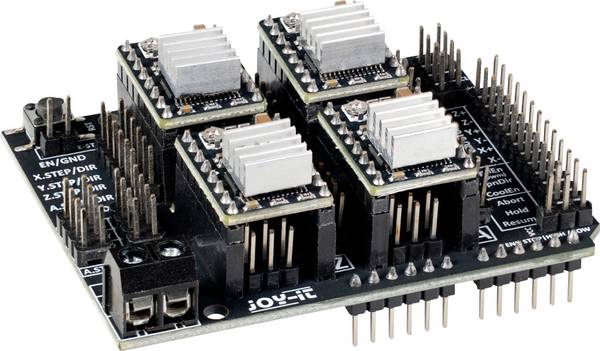

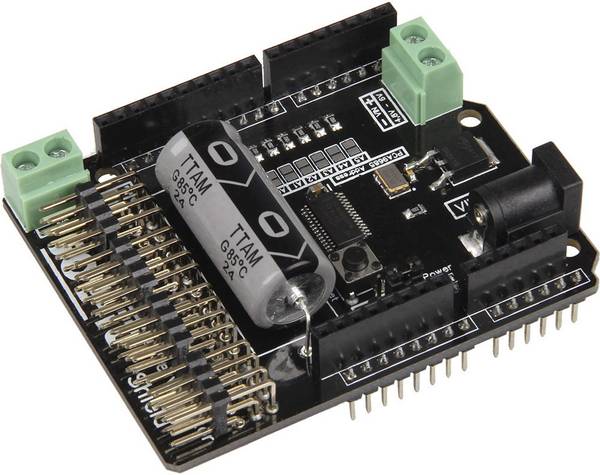

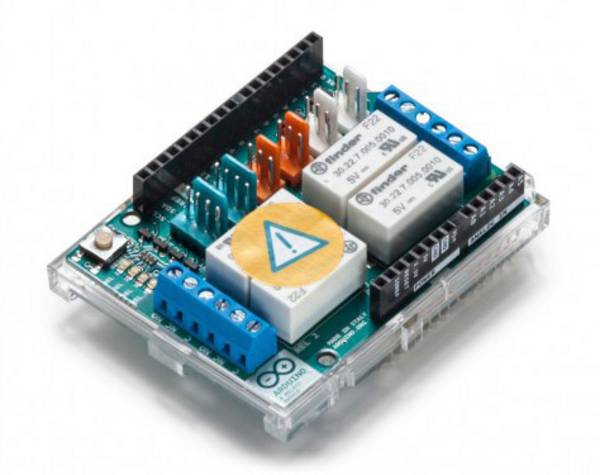

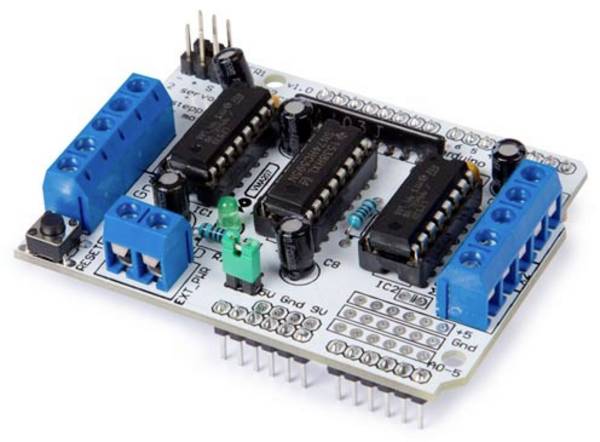

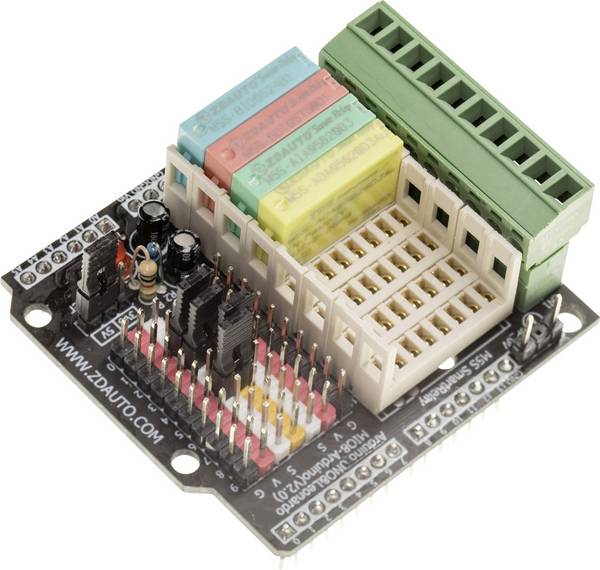

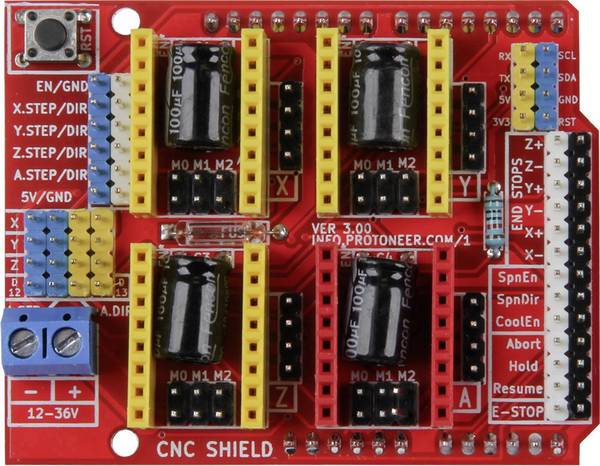

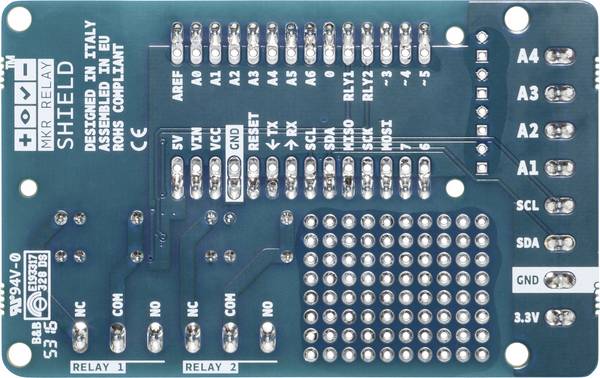

Les shields et les HAT sont également utilisés pour commander des moteurs (par ex. via relais). Par exemple, grâce au module Arduino Motor Shields, les moteurs et les servos peuvent être branchés, utilisés et dirigés sur la carte Arduino. De plus, il existe des shelds de relais qui permettent de brancher des composants à haute tension de fonctionnement qui ne sont pas couverts par l'Arduino.

FAQ - questions fréquentes sur Arduino Shields et Pi HAT

Existe-t-il une façon d'accéder aux shields Arduino avec le Raspberry Pi ?

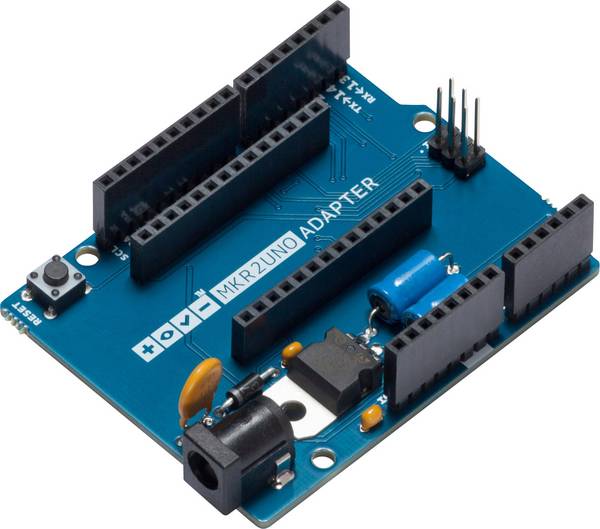

Bien que les shields Arduino soient explicitement conçus pour l'Arduino, ils peuvent également fonctionner avec le Raspberry Pi à l'aide de plates-formes spéciales. Par exemple, la carte PI intégrée permet de partager le Raspberry Pi et les shields Arduino, aussi bien ensemble que séparément. Des cartes d'adaptation et d'autres connexions de pont sont également disponibles sur le marché.

Je ich veux empiler deux shields l'un sur l'autre qui utilisent les mêmes broches. Existe-t-il une solution à cet effet ?

Une solution pourrait être le « Go-between Shield ». Il est monté entre les deux shelds en conflit et protège les broches supérieure et inférieure l'une de l'autre de manière à pouvoir les réattribuer. Les signaux du module supérieur sont alors détournés et le conflit est donc annulé.
