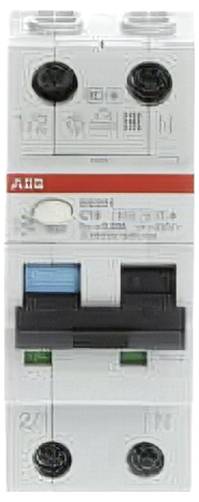

ABB 2CSR255180R1164 Interrupteur différentiel/Disjoncteur de protection 16 A 0.03 A 240 V
EAN :
Ref. fabricant :
Code produit :
Type de produit
Interrupteur différentiel/Disjoncteur de protection
Nombre de pôles
2
Fusion
C
Courant différentiel nominal
0.03 A
Courant nominal - arrondi
16 A
Caractéristiques techniques
- Type de produit
Interrupteur différentiel/Disjoncteur de protection
- Nombre de pôles
2
- Fusion
C
- Courant différentiel nominal
0.03 A
- Couleur
blanc
- Dim.
(L x l x H) 69 x 35 x 85 mm
- Contenu
1 pc(s)
- Courant nominal
16 A
- Courant nominal - arrondi
16 A
- Capacité de coupure
6 kA
- Alim.
230 V
- Tension nominale
240 V
- Largeur
35 mm
- Hauteur
85 mm
- Longueur
69 mm
- UKCA
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3789672 ABB 2CSR255180R1164 Interrupteur différentiel/Disjoncteur de protection 16 A 0.03 A 240 V
Description
Les interrupteurs FI/LS (RCBO) offrent une protection individuelle et matérielle ainsi qu'une protection contre les incendies électriques selon DIN VDE 0100-410 et DIN VDE 0100-530. Ils assurent la protection des circuits monophasés contre les surcharges et les courants de court-circuit, la protection contre les courants alternatifs sinusoïdaux et les courants pulsés avec une proportion lisse de courant continu jusqu'à 6 mA contre la terre. Ainsi que la protection contre les défauts (protection en cas de contact indirect), la protection supplémentaire (avec I?n = 30 mA) et la protection contre les incendies (avec I?n = 300 mA). Ils sont conformes aux normes de produits IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Les domaines d'application sont les applications domestiques, commerciales et industrielles. La vaste gamme d'accessoires vous offre tout ce dont WAS a besoin pour vos tâches d'installation. De nombreuses homologations rendent le DS201 prêt à être utilisé dans le monde entier. Puissance de commutation nominale selon IEC/EN 61009 Icn = 6 kA. Le RCBO DS201 A de type A est protégé à 1 broche (LS), commutation à 2 broches.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Courant de défaut : type A
- Tension de fonctionnement de l'équipement d'essai (Ut): (Minimum) 170 V, (Maximum) 264 V
- Tension d'essai d'isolement: 2 kV
- Capacité de coupure limite de court-circuit (ICU) : 10 kA
- Puissance de désactivation nominale (IΔm) : EN 61009-1 6000 A, IEC 61009-1 6000 A.
- Capacité de désactivation dimensionnelle IM, capacité de commutation des erreurs dimensionnelles IΔm (ICS) : 7.5 kA
- Injection : n'importe où
- Affichage de position de commutation : rouge ALLUMÉ / vert ÉTEINT
- Classe de limitation d'énergie: 3
- Durée de vie électrique : 10000 cycles
- Capacité de charge mécanique : 20000 cycles
- Nombre de pôles protégés : 1
- Nombre de pôles : 1P+N.
- Nombre d'espacement des modules par rail DIN : 2
- Affichage des erreurs : marquage bleu sur le levier de vitesses
- Délai FI : Immédiatement
- Position du conducteur N : droite
- Couple de serrage : 2.8 N
- m.
- Type d'accessoire : contact auxiliaire, contact de signal/assistance, contact auxiliaire montable en bas, déclencheur de courant de travail, déclencheur de sous-tension, Moteur/entraînement à distance
- Type de boîtier : matériau isolant Groupe I - II, RAL 7035
- Type de borne à vis : raccord de vérin à double sens antidysfonctionnement
- Matériau de poignée de commutation : groupe de matériaux isolants II, noir, plombable
- Accessoires : Oui
- Possibilité de connexion :
- Rails de phase 10 ... 10 mm²
- plusieurs fils 0.75... 25 mm²
- Flexible avec douille de câble 0.75 ... 16 mm²
- flexible 0.75... 16 mm²
- Section dimensionnelle: (1 - rigide) 0.75 … 25 mm², (4 - multi-fils) 0.75 … 16 mm²
- Longueur de section dénudée : 12 mm
- Type de raccordement : borne à vis
- Exécution de l'unité de commande : commutateur
