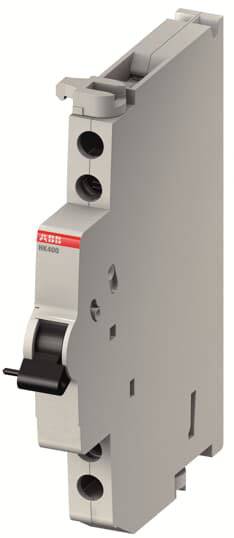

ABB HK40011-L Contact auxiliaire 1 pc(s) 1 NO (T), 1 NF (R)

Les contacts auxiliaires et de signalisation sont montés sur les appareils de protection à gauche, sur la machine à fusibles à droite. Pour les contacts auxiliaires et de signalisation alimentés via les rails D'alimentation auxiliaires SMISSLINE LA ou LB, il existe une version avec contact intégré. En outre, l'alimentation conventionnelle via des bornes est également possible. Le contact auxiliaire fonctionne de manière analogue aux contacts principaux. Le contact de signal fonctionne uniquement en cas de déclenchement électrique. Il peut être simulé à l'aide de la touche test. Après chaque déclenchement, remettre le contact de signal en position de sortie à l'aide du bouton de réinitialisation orange. La livraison des contacts auxiliaires et de signalisation avec 1S et 1Ö et la base de raccordement s'effectue avec une pièce de contact pour un contact direct sur un socket Smisline TP. Le contact de signal de l'alarme collective, comme les contacts auxiliaires et de signal avec 2S et 2Ö, possède deux éléments de contact. Contact de signal alarme collective avec contact via barres OMNIBUS auxiliaires LA, LB : avec cet élément de montage, une solution d'alarme collective économique peut être réalisée sans câblage supplémentaire.
