Name: Bals Elektrotechnik Répartiteur de courant CEE 89099 89099
Brand: Bals Elektrotechnik
SKU: 3146732
Availability: BackOrder

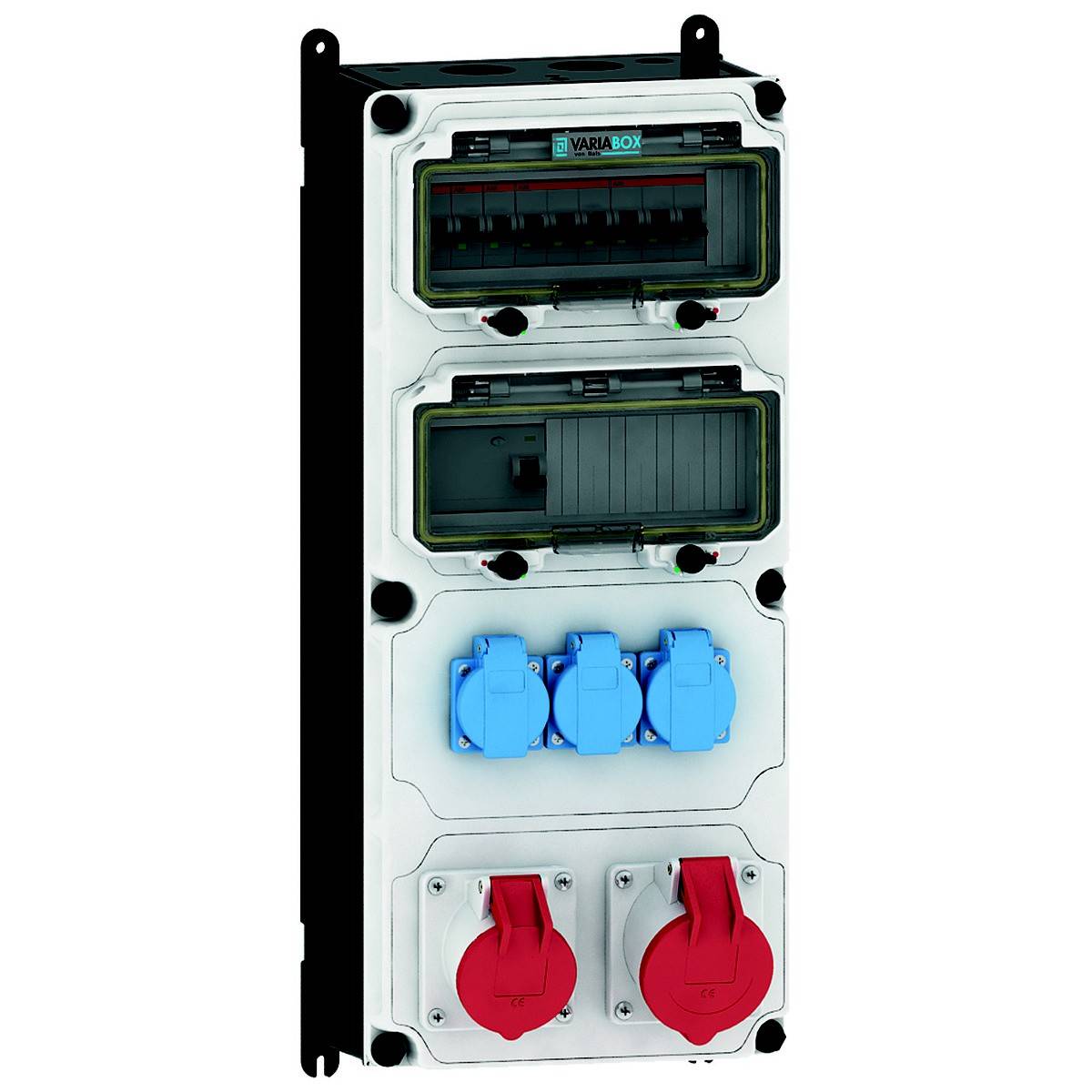

Un boîtier électrique de distribution avec plusieurs prises électriques bleues et rouges. En haut, deux disjoncteurs sont fermés.

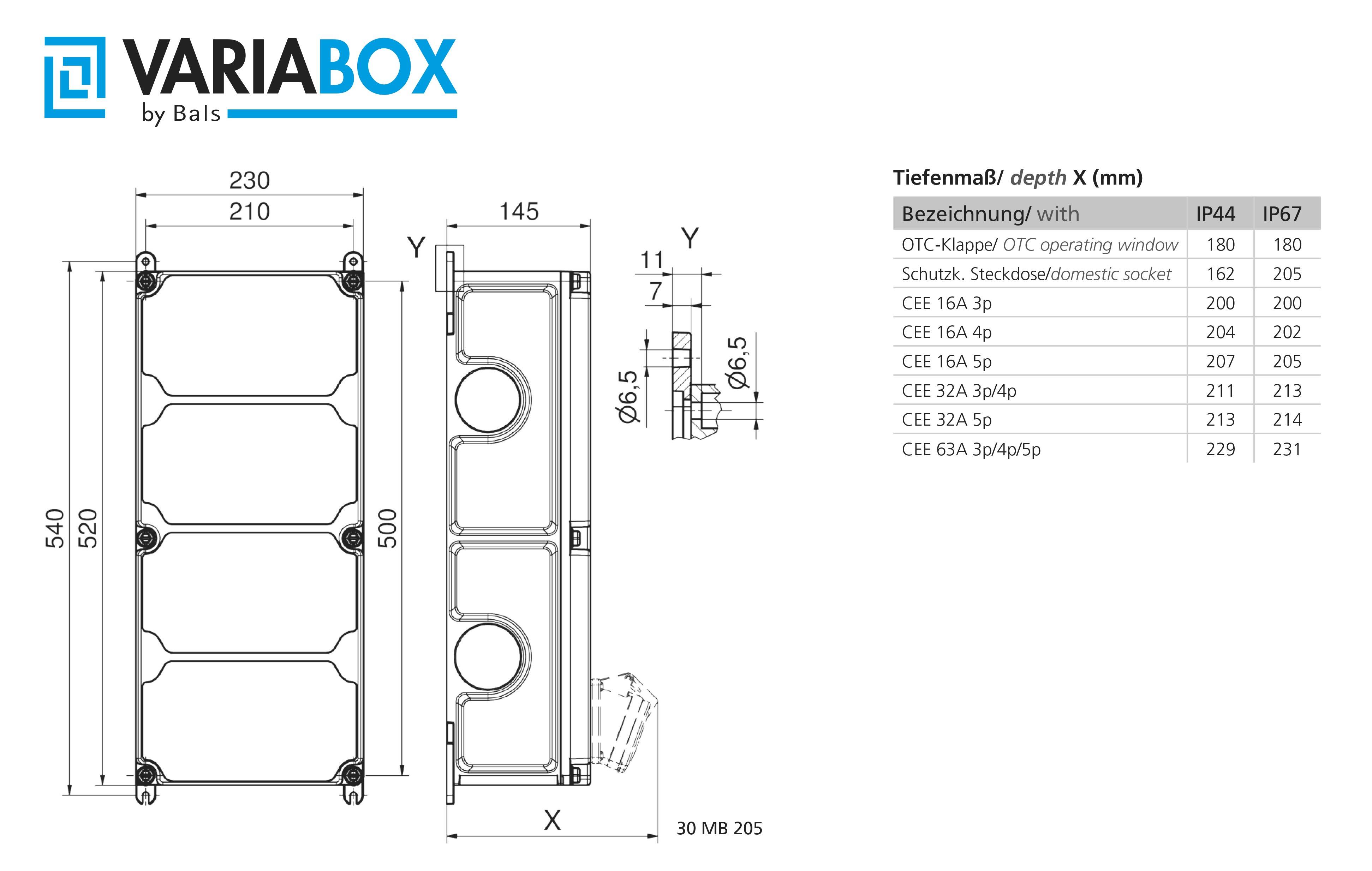

Dessin technique d'un boîtier de distribution 'VARIABOX' de Bals, avec dimensions et schémas de câblage en mm. Répertorie les types de protection IP et les types de prises.

Un boîtier de distribution avec deux emplacements pour fusibles en haut, trois prises électriques bleues au milieu et deux prises électriques rouges en bas.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison avant le mer. 18 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (887,50 € / unité(s))

937,50 €

-5 %

887,50 €

dont 1,00 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Prise CEE - 16 A : 1x16A5p400V
Prise CEE - 32 A : 1x32A5p400V
Prise CEE - 63 A : sans
Prise CEE - 125 A : sans
Nombre de prises femelles SCHUKO : 3
Protection : interrupteur LS
Disjoncteur FI : FI avec IFN 0,03 A (standard)
Nombre de disjoncteurs : 5
Matériau du boîtier : plastique
Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
Diamètre d'entrée de câble : M40
Type de raccordement : autre
Longueur de câble : 0 m
Manipulation : montage mural
Indice de protection (IP) : IP44
Version militaire : non
Couleur : gris
Hauteur : 520 mm
Largeur : 230 mm
Profondeur : 145 mm

Type de produit: Répartiteur de courant CEE

Nombre de prises CEE: 2

Nombre de prises à contact protégé: 3

: IP44

Couleur: gris

Dim.: (l x H x P) 230.00 x 520.00 x 145.00 mm

Largeur: 230.00 mm

Hauteur: 520.00 mm

Contenu: 1 pc(s)

Profondeur: 145.00 mm

Matériau: plastique

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3146732 Bals Elektrotechnik Répartiteur de courant CEE 89099 89099

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146732 Bals Elektrotechnik Répartiteur de courant CEE 89099 89099

Description

VARIABOX - XL
Norme : DIN en 61439
Indice de protection : IP44
Boîtier :
Boîtier en plastique haute qualité et résistant aux chocs (PBT)
Plombable, avec fixation extérieure et intérieure
Partie supérieure droite et charnière sur le côté
Protection montée sur rail de support amovible
Vis de couvercle imperdables, éléments de blocage
Placé sous la porte de commande transparente
Avec mécanisme de gré à gré facile à utiliser
(one touch close)
Couleur de l'appareil : partie inférieure du boîtier noire similaire à RAL 9017, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 520 mm, largeur de l'appareil : 230 mm, profondeur de l'appareil : 145 mm
Facteur RDF : 0,62
: 63
Équipement :
3 x prise de mise à la terre 16A 230V IP54 bleu
1 x prise CEE 16 A 400 V 5 p 6 h IP44 inclinée
1 x prise CEE 32A 400V 5p 6h IP44 inclinée
Protection :
3 distributeurs automatiques C 16A 1p
1 x automate C 16A 3p
1 x automate C 32A 3p
1 x interrupteur FI 63/0,03A 4p
Entrée de câble/possibilité de raccordement :
1 x M12, 1 x M20, 2 x M40 en haut
1 x M12, 1 x M20, 2 x M40 inférieur
1 x bloc de jonction de compteur 5x25 mmmm² / type : C (câble de ponçage)
Informations supplémentaires :
Connexion filaire.
