Name: Bals Elektrotechnik Répartiteur de courant CEE 89121 89121
Brand: Bals Elektrotechnik
SKU: 3146770
Availability: BackOrder

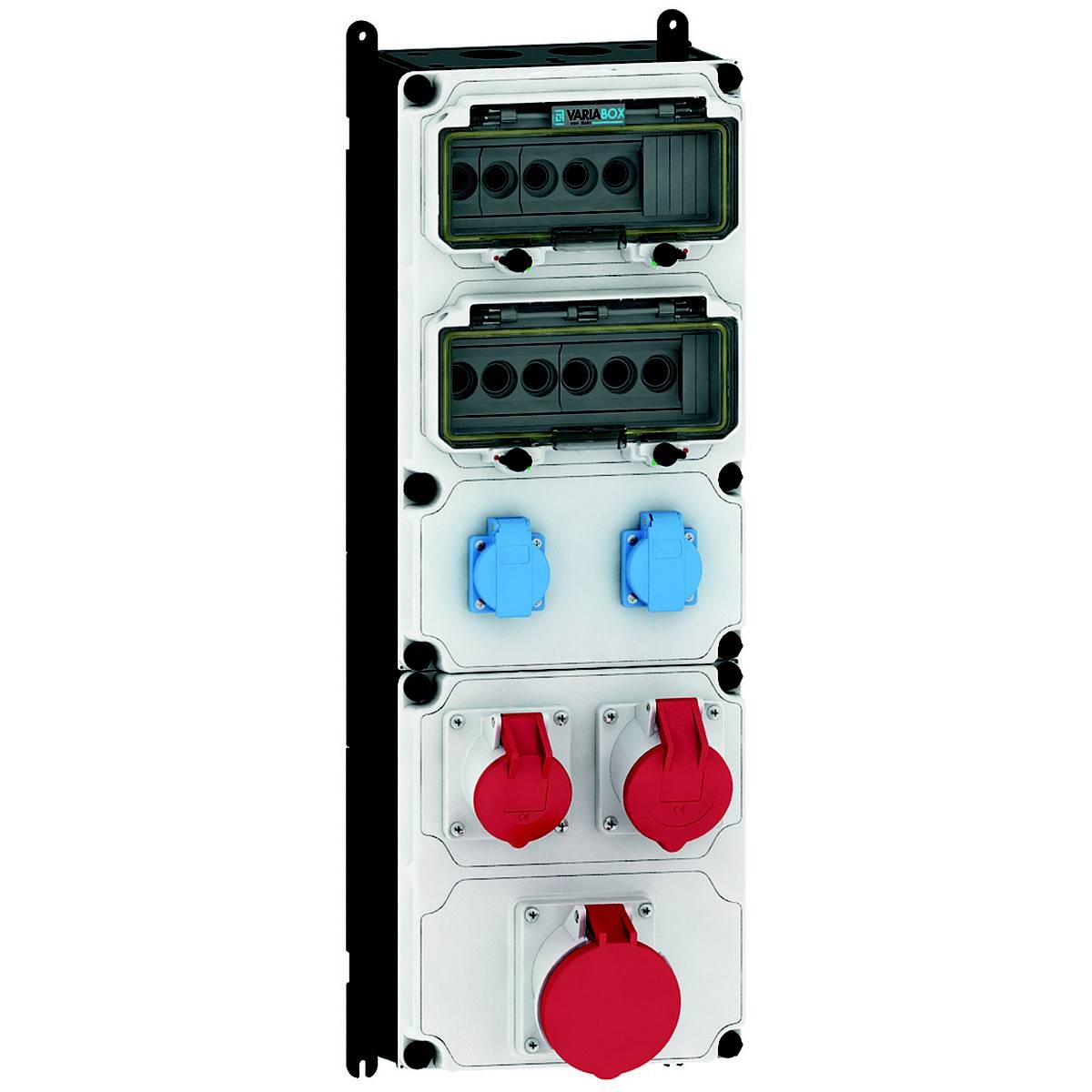

Armoire électrique industrielle avec plusieurs prises de différentes tailles et couleurs, pour branchement électrique.

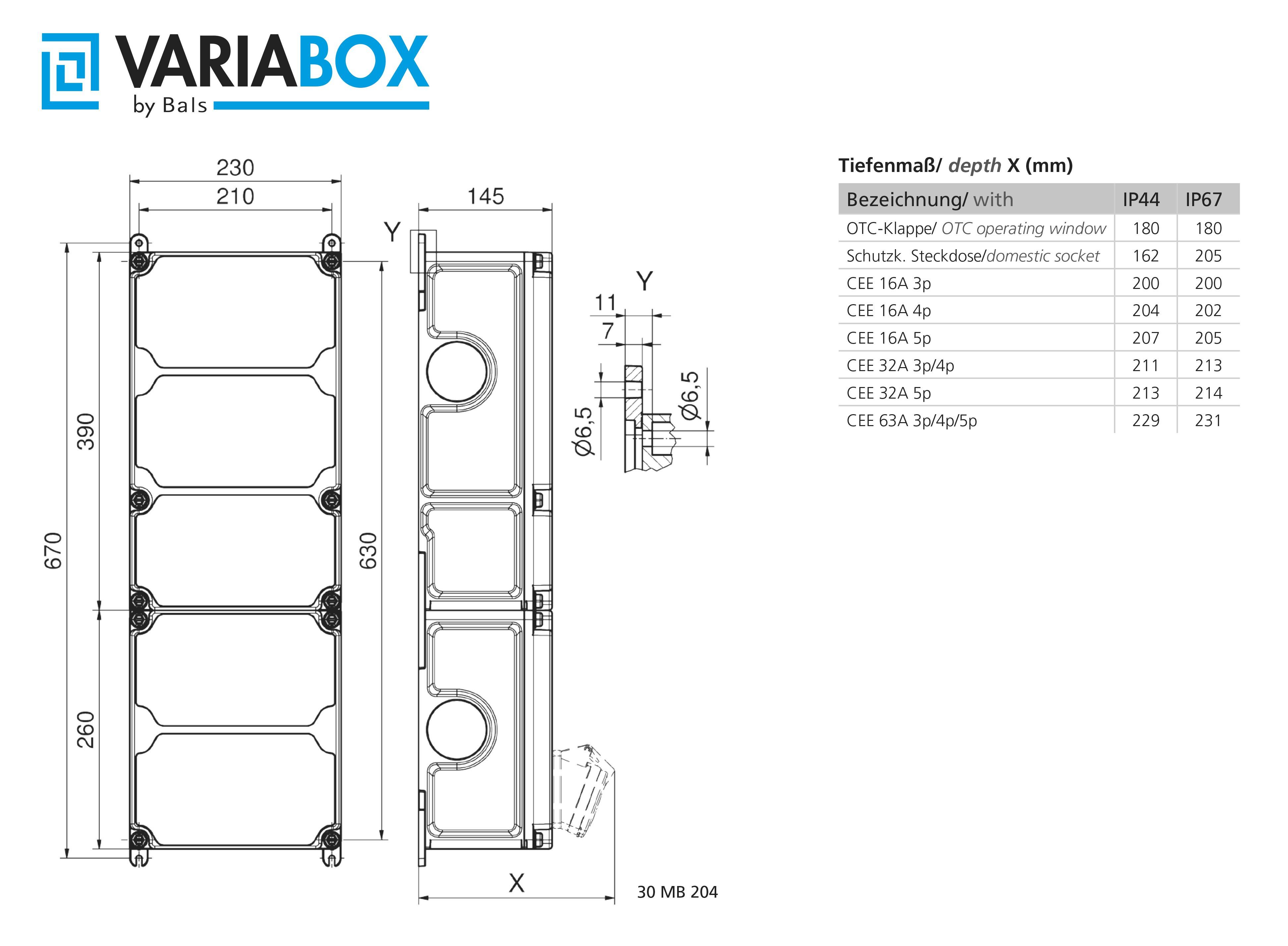

Dessin technique d'un boîtier VARIABOX avec vue de face et vue latérale. Dimensions en mm et classes de protection IP44, IP67 indiquées. Informations sur les options de prises électriques à gauche.

Prise de combinaison avec plusieurs connexions bleues et rouges, adaptée aux applications industrielles de distribution électrique.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison avant le mer. 18 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (1 090,83 € / unité(s))

1 090,83 €

dont 1,33 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Prise CEE - 16 A : 1x16A5p400V
Prise CEE - 32 A : 1x32A5p400V
Prise CEE - 63 A : 1x63A5p400V
Prise CEE - 125 A : sans
Nombre de prises femelles SCHUKO : 2
Protection : fusible D0
Disjoncteur FI : sans
Nombre de disjoncteurs : 5
Matériau du boîtier : plastique
Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
Diamètre d'entrée de câble : M40
Type de raccordement : autre
Longueur de câble : 0 m
Manipulation : montage mural
Indice de protection (IP) : IP44
Version militaire : non
Couleur : gris
Hauteur : 650 mm
Largeur : 230 mm
Profondeur : 145 mm

Type de produit: Répartiteur de courant CEE

Nombre de prises CEE: 3

Nombre de prises à contact protégé: 2

Tension de sortie nominale: 400 V

: IP44

Longueur de câble: 0 m

Couleur: gris

Dim.: (L x l x H) 650 x 230.00 x 650.00 mm

Longueur: 650 mm

Largeur: 230.00 mm

Hauteur: 650.00 mm

Entrées (multiprise CEE): Bornes à vis

Sorties (multiprise CEE): Prise CEE 63 A 5 pôles

Contenu: 1 pc(s)

Nombre de pôles: 5

Profondeur: 145.00 mm

Matériau: plastique

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3146770 Bals Elektrotechnik Répartiteur de courant CEE 89121 89121

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146770 Bals Elektrotechnik Répartiteur de courant CEE 89121 89121

Description

VARIABOX - XXL
Norme : DIN en 61439-2
Indice de protection : IP44
Boîtier :
Boîtier en plastique haute qualité et résistant aux chocs (PBT)
Plombable, avec fixation extérieure et intérieure
Partie supérieure droite et charnière sur le côté
Vis de couvercle imperdables, éléments de blocage
Placé sous la porte de commande transparente
Avec mécanisme de gré à gré facile à utiliser (one touch close)
Couleur de l'appareil : partie inférieure du boîtier noire similaire à RAL 9017, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 650 mm, largeur de l'appareil : 230 mm, profondeur de l'appareil : 145 mm
Facteur RDF : 0,98
: 63
Équipement :
2 x prise de mise à la terre 16 A 230 V bleu IP 44
1 x prise CEE 16 A 400 V 5 p 6 h IP 44 inclinée
1 x prise CEE 32A 400V 5p 6h IP 44 inclinée
1 x prise CEE 63A 400V 5p 6h IP 44 inclinée
Protection :
2 x D01 1 p
1 x D01 3 p
2 x D02 3 p
Monté sur un rail de support amovible
Entrée de câble/possibilité de raccordement :
1 x M12, 1 x M20, 2 x M40 supérieur (1 x M40 gauche ouvert)
1 x M12, 1 x M20, 2 x M40 inférieur
Informations supplémentaires :
Connexion câblée sur bloc de jonction de compteur
5x25 mmm² / type : C (adapté pour câble de ponçage)
Prises CEE avec connexion rapide sans vis et sans entretien
Technique de raccordement
Structure conforme à la norme Z-N° Z120270
