Name: BERNSTEIN 6018200002 SLC-M-024-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)
Brand: BERNSTEIN
SKU: 2248018
Availability: BackOrder

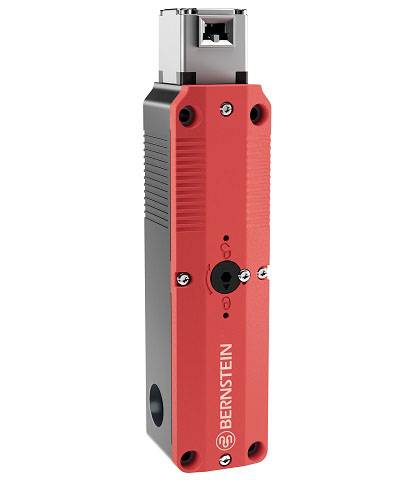

Un long dispositif de sécurité rectangulaire rouge et noir avec un interrupteur en son centre, en ambre, destiné à des applications industrielles.

Fiche technique (PDF)

Livraison le jeu. 15 octobre

9 pièce(s)

Vente et expédition :

Automation24 FR CGV

franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur

Nombre

pièce(s)

Total

143,50 €

Livraison intracommunautaire (exonérée de TVA)

Livraison gratuite

Plus que 9 pièce(s) en stock !

Droit de retour de 14 jours inclus

Vous bénéficiez déjà de la meilleure offre pour cette quantité.

Notre offre

Conrad Electronic

CGV et Politique de retour

Bientôt disponible

8,99 € frais de port

frais de port

204,16 €

Signaler un incident juridique

Caractéristiques techniques

Classe de protection : II, isolée
Tension d'isolation nominale : 250 V.
Résistance aux chocs : 2,5 kV
TENSION DE FONCTIONNEMENT ASSIGNÉE : 240 V AC / 24 V AC/DC
Courant thermique conv. : 5 A.
Catégorie d'utilisation selon IEC : AC-15, Ue / IE 240 V / 1,5 A.
Catégorie d'utilisation selon UL / CSA : 240V/1,5A
Catégorie d'utilisation selon UL / CSA1 : 24 V/1,5A
Ouverture forcée : conforme à la norme IEC/en 60947-5-1, annexe K.
Protection contre les courts-circuits : 4 A GG
Courant de court-circuit de mesure conditionnelle : 400 A.
Durée de fonctionnement : 100 % ED (an E1; E2)
Classe de chaleur : f (155 °C)
Puissance continue : 6,7 va (W)
Cycles de commande permanents : 600 / h
TENSION DE FONCTIONNEMENT : 24 V AC/DC (+10 % /-15 %)
Actionnement : actionneur séparé
Vitesse d'approche : 0,5 m/s.
Force de traction : ≤10N
Principe de verrouillage : force magnétique
Déverrouillage : force du ressort
FORCE DE MAINTIEN : 1500 N (EN ISO 14119)
Température ambiante : -25°C..+55°C.
Fonction de commutation verrouillage : verrouillage (D) ; 1 contact NC, 1 contact NO
Fonction de commutation maintien : maintien (L) ; 1 contact NC, 1 contact NO
Principe de commutation : 4 éléments de commutation
Fixation : 4 x M5
Type de raccordement: borne à vis
Section de conducteur : 0,34... 1,5 mm² flexible
Entrée de câble : 3 x M20 x 1,5
Poids : ≈ 0,484 kg
Position de montage: indifférente
Indice de protection : IP67 selon IEC/en 60529 ; (UL 50 E / CSA C22.2) type 6 utilisation intérieure
Catégorie d'utilisation selon IEC1 : DC-13, Ue / IE 24 V / 1,5 A ; 250 V / 0,11 A

Type d'emballage: Piece

Type de produit: Interrupteur de sécurité

Connexion: raccord à vis

Type d'actionnement: actionneur séparé

Type de contact: 2 NF (R)
2 NO (T)

Fonctions: verrouillage magnétique

Poids: 0.48 kg

Température min.: +55 °C

Température max.: -25 °C

: IP67

Taille du filetage: M20 x 1.5

Durée de vie mécanique: 1 x 10⁶ cycles de commutation

Matériau: Thermoplastique

Largeur: 30 mm

Type: SLC-M-024-11/11-R4

Contenu: 1 pc(s)

Dim.: (L x l x H) 192 x 30 x 192 mm

Hauteur: 192 mm

Longueur: 192 mm

Profondeur: 44 mm

UKCA: oui

Variantes

Type d'emballage

Type de contact

BERNSTEIN 6018200002 SLC-M-024-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)

Code produit :2248018

Bientôt disponible

Conrad Electronic

Ce produit

Piece

2 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200003 SLC-F-120-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage par ressort IP67 1 pc(s)

Code produit :2248022

Bientôt disponible

Conrad Electronic

Piece

2 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200004 SLC-M-120-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)

Code produit :2248024

Bientôt disponible

Conrad Electronic

Piece

2 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200005 SLC-F-230-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage par ressort IP67 1 pc(s)

Code produit :2248023

Bientôt disponible

Conrad Electronic

Piece

2 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200006 SLC-M-230-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)

Code produit :2248025

Bientôt disponible

Conrad Electronic

Piece

2 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200007 SLC-F-024-20/20-R4 Interrupteur de sécurité actionneur séparé verrouillage par ressort IP67 1 pc(s)

Code produit :2248005

Bientôt disponible

Conrad Electronic

Piece

4 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200008 SLC-F-024-11/20-R4 Interrupteur de sécurité actionneur séparé verrouillage par ressort IP67 1 pc(s)

Code produit :2248006

Bientôt disponible

Conrad Electronic

Piece

3 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200009 SLC-F-024-20/11-R4 Interrupteur de sécurité actionneur séparé verrouillage par ressort IP67 1 pc(s)

Code produit :2248007

Bientôt disponible

Conrad Electronic

Piece

3 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200010 SLC-F-024-10/21-R4 Interrupteur de sécurité actionneur séparé verrouillage par ressort IP67 1 pc(s)

Code produit :2248008

Bientôt disponible

Conrad Electronic

Piece

3 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

BERNSTEIN 6018200011 SLC-F-024-10/30-R4 Interrupteur de sécurité actionneur séparé verrouillage par ressort IP67 1 pc(s)

Code produit :2248009

Bientôt disponible

Conrad Electronic

Piece

4 NF (R)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,16 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2248018 BERNSTEIN 6018200002 SLC-M-024-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2248018 BERNSTEIN 6018200002 SLC-M-024-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)

Description

Interrupteur d'interverrouillage électromagnétique
Principe de verrouillage : magnétique
Force de verrouillage : 1 500 N
Contacts Actionnement : 1 x NF/NO
Contacts Verrouillage : 1 x NF/NO
Fonctionnement des contacts : rupture lente
Matériau du boîtier : thermoplastique (renforcé à la fibre de verre)
Dimensions : 30 x 192 x 44 mm
Raccordement : bornes à vis
Entrées de câbles : 3 x M20 x 1,5

L'interrupteur d'interverrouillage électromagnétique SLC-M-024-11/11-R4 - 6018200002 de BERNSTEIN sert à verrouiller et contrôler l'état des portes et capots de sécurité. Il permet ainsi d'assurer la sécurité du personnel dans le secteur de la construction de machines et d'installations, lors des contrôles de position finale des portes et dans les techniques de convoyage. Ce dispositif d'interverrouillage dispose d'un contact normalement fermé et d'un autre normalement ouvert pour la communication de l'état d'actionnement, ainsi que d'un contact normalement fermé et d'un autre normalement ouvert pour la transmission de l'état de verrouillage. Son boîtier en thermoplastique renforcé à la fibre de verre, à indice de protection IP67, le rend très résistant et durable. L'interrupteur de verrouillage SLC-M-024-11/11-R4 - 6018200002 se raccorde à l'aide de bornes à vis. Il est également équipé de trois entrées pouvant accueillir des câbles M20 x 1,5. Les actionneurs compatibles nécessaires doivent être commandés séparément.
