Name: binder 09 3420 82 04 Embase M8 femelle, coudé Nombre de pôles: 4 1 pc(s)
Brand: binder
SKU: 394240
Availability: InStock

Conrad
Pour chercher un produit, veuillez indiquer un mot-clé, un code produit, un n° EAN ou une référence
Mon compte

Me connecter / M'inscrire
Panier

Promotions Promotions
Secteurs Industriels
Univers Conrad

Marques propres
Services

Services sélectionnés pour vous
Solutions achats

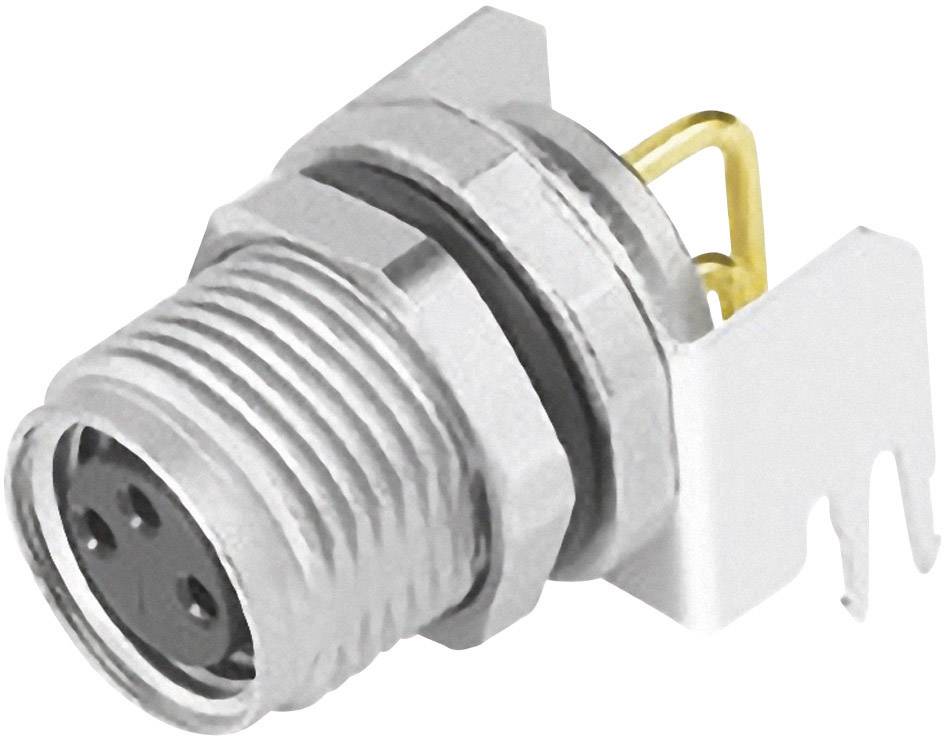

Pièce de connecteur circulaire en argent avec plusieurs broches, adaptée aux connexions électroniques ou aux applications d'appareils.

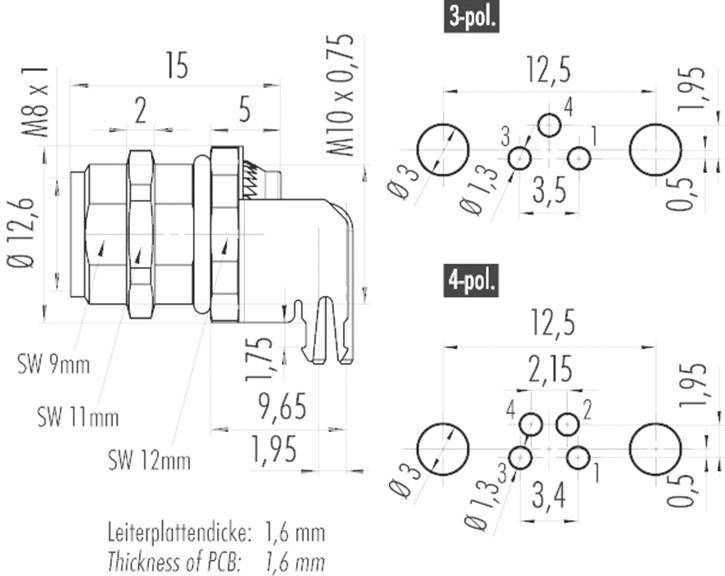

'Dessin technique d'un connecteur. Dimensions et espacements indiqués. Épaisseur de la carte de circuit imprimé : 1,6 mm. Différentes vues.'

1/2

Photo non contractuelle

Type de produit

Embase

Forme

femelle, coudé

Norme de connecteur

Connectique Sensorik

Coté A

M8 femelle coudé

Coté de raccordement B

à confectionner

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (17,49 € / unité(s))

17,49 €

dont 0,02 € d’éco-part

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type: 09 3420 82 04

Type de produit: Embase

Forme: femelle, coudé

Norme de connecteur: Connectique Sensorik

Coté A: M8 femelle coudé

Coté de raccordement B: à confectionner

Nombre de pôles: 4

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Connexion: à souder

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M10

Matériau du contact: CuSn

Revêtement du contact: doré

Type de montage capteur/actionneur: Montage sur face avant M10

: IP67

Température min.: -40 °C

Température max.: +85 °C

Type de fermeture: à vis

Référence fabricant: 09 3420 82 04

Contenu: 1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 394240 binder 09 3420 82 04 Embase M8 femelle, coudé Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 394240 binder 09 3420 82 04 Embase M8 femelle, coudé Nombre de pôles: 4 1 pc(s)

Quel type de Technique de raccordement des capteurs/actionneurs cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13752000 Câble de raccordement M8 x 1 mâle, droit, femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

13,33 €^*

Câble pour capteurs/actionneurs Phoenix Contact SAC-4P-10,0-PUR/M 8FS SH 1521944 Contenu: 1 pc(s)

Conrad Electronic

51,66 €^*

TRU COMPONENTS TC-12833064 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 4 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-12833208 Prise encastrée pour capteur/actionneur M12 embase femelle Nombre de pôles: 5 1 pc(s)

Conrad Electronic

5,41 €^*

TRU COMPONENTS TC-13752056 Fiche encastrée pour capteur/actionneur M8 x 1 mâle, droit Nombre de pôles: 3 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-12833040 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-13751932 Câble de raccordement M8 x 1 femelle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

9,16 €^*

TRU COMPONENTS TC-12833188 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 5 1 pc(s)

Conrad Electronic

5,41 €^*

TRU COMPONENTS TC-12833192 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Conrad Electronic

7,91 €^*

TRU COMPONENTS TC-13751864 Câble de raccordement M8 x 1 mâle, coudé 5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

15,83 €^*

TRU COMPONENTS TC-12833068 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 5 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-12833212 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

7,91 €^*

TRU COMPONENTS TC-13751944 Câble de raccordement M8 x 1 femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

10,83 €^*

TRU COMPONENTS TC-13751992 Câble de raccordement M8 x 1 mâle, droit, femelle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

12,49 €^*

TRU COMPONENTS TC-12833048 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-12833204 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

7,49 €^*

TRU COMPONENTS TC-12833132 Câble de raccordement M12 mâle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

10,83 €^*

TRU COMPONENTS TC-12833200 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 3 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-12833024 Câble de raccordement M12 mâle, droit 5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

16,66 €^*

TRU COMPONENTS TC-13751860 Câble de raccordement M8 x 1 mâle, coudé 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

10,83 €^*

binder 08 2843 000 000 Capot de protection 1 pc(s)

Conrad Electronic

3,16 €^*

binder 09 3419 81 03 Embase M8 embase mâle Nombre de pôles: 3 1 pc(s)

Conrad Electronic

10,83 €^*

binder 09 3427 81 08 Embase M8 embase mâle Nombre de pôles: 8 1 pc(s)

Conrad Electronic

20,83 €^*

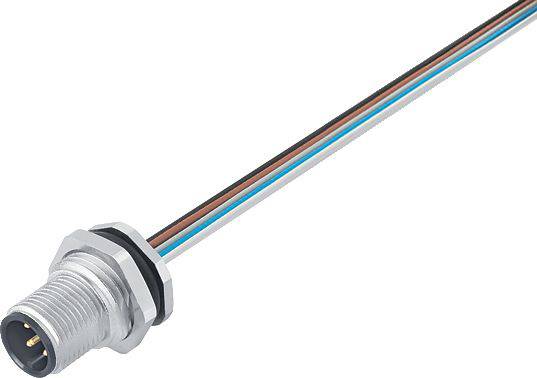

binder 76 0531 1011 00004-0200-20 Connecteur non confectionné pour capteurs/actionneurs PG9 embase mâle Nombre de pôles:
