Name: binder 09 4224 150 04-20 Embase femelle femelle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s
Brand: binder
SKU: 3215189
Availability: InStock

Appareil cylindrique noir avec un anneau blanc, ressemblant à une prise de connexion.

Dessin technique d'une pièce cylindrique avec dimensions : diamètre 29 mm, longueur 33 mm, largeur de clé 32 mm, épaisseur maximale de paroi 6 mm.

1/2

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

Nombre total de pôles

4 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

49 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (15,83 € / unité(s))

15,83 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

09 4224 150 04 série 693

Boîte à bride RD24
Nombre de pôles : 3+PE
non blindé
borne à vis
IP67
UL
ESTI+
VDE
Fixation centrale

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 09 4224 150 04

Type de produit: Embase femelle

Forme: femelle, droit

Nombre total de pôles: 4 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Fermeture: Vis centrale

Contact séquentiel (PE): oui

Tension nominale: 400 V
600 V

Matériau du contact: CuZn

: AWG 14

Référence fabricant: 09 4224 150 04-20

Nombre de pôles: 4

Section max.: 2.50 mm²

Gamme de section: 2.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 693

Documents et téléchargements

Fiche technique

Fiche technique 3215189 binder 09 4224 150 04-20 Embase femelle femelle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215189 binder 09 4224 150 04-20 Embase femelle femelle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.

Description

Quel type de connecteur rond cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13895632 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895648 Connecteur rond mâle, Contact femelle Nombre total de pôles: 6 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS 1229336 Connecteur circulaire confectionné femelle, droit, embase mâle Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

14,16 €^*

TRU COMPONENTS TC-13895636 Connecteur rond mâle, Contact femelle Nombre total de pôles: 3 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

Connecteur de câble mâle, droit 2 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 2 I

Conrad Electronic

3,58 €^*

TE Connectivity 0462-209-16141 Contact unique pour connecteurs circulaires femelle, droit Série (connecteur rond): DT 1

Conrad Electronic

0,71 €^*

TRU COMPONENTS 739653 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

5,83 €^*

Connecteur pour montage en facade embase mâle 3 pôles 13 A 250 V/AC IP68 Weipu SP1312 / P 3

Conrad Electronic

4,16 €^*

Connecteur de câble mâle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 3 I

Conrad Electronic

3,58 €^*

connecteur de cable mâle, droit 4 pôles 5 A 200 V/AC IP68 Weipu SP1310 / P 4 I

Conrad Electronic

3,58 €^*

connecteur de cable femelle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / S 3 I

Conrad Electronic

3,58 €^*

TRU COMPONENTS 1168962 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

7,91 €^*

Connecteur de cable circulaire mâle, droit Ø 12 2 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1210/P2 I

Conrad Electronic

9,16 €^*

circulaire femelle, droit Ø 12 3 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1212/S3

Conrad Electronic

6,66 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

Capuchon d'étanchéité IP68 Contenu: 1 pc(s) Weipu SP2111

Conrad Electronic

0,50 €^*

TRU COMPONENTS TC-13895624 Connecteur rond mâle, Contact femelle Nombre total de pôles: 9 Série (connecteur rond): GX16

Conrad Electronic

3,99 €^*

TRU COMPONENTS 1094581 Adaptateur pour connecteur circulaire mâle, droit, femelle, droit Nombre total de pôles: 4 1 pc(s

Conrad Electronic

14,16 €^*

binder 09 4223 150 04-20 Embase à bride embase mâle Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s)

Conrad Electronic

13,33 €^*

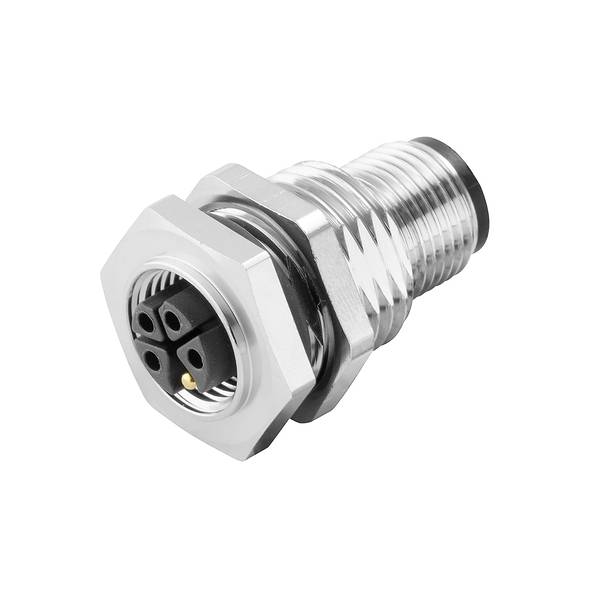

Weidmüller 2830790000 Adaptateur pour capteurs/actionneurs M12 Nombre de pôles: 5 1 pc(s)

Conrad Electronic

46,66 €^*

binder 99 4221 210 04-20 Fiche coudée mâle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s)

Conrad Electronic

26,66 €^*

binder 99 0710 03 05-20 Prise de câble femelle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)

Conrad Electronic

44,99 €^*

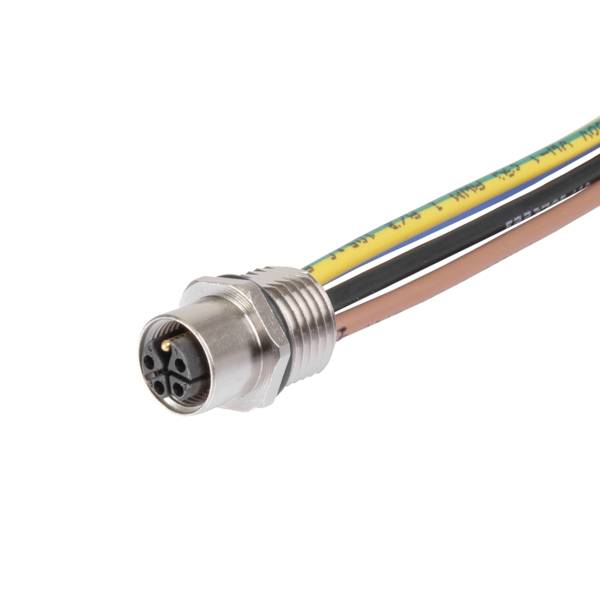

Weidmüller 2968050000 Connecteur rond Femelle Nombre total de pôles: 5 1 pc(s)

Conrad Electronic

30,83 €^*

binder 09 4203 00 07-20 Embase à bride embase mâle Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)

Conrad Electronic

5,83 €^*

binder 99 4222 14 04-20 Prise de câble femelle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s)

Conrad Electronic

22,49 €^*

binder 99-0712-00-05 Cosse cylindrique femelle Verouillage à vis Nombre total de pôles: 4 + PE Série (connecteur rond):

Conrad Electronic

23,33 €^*

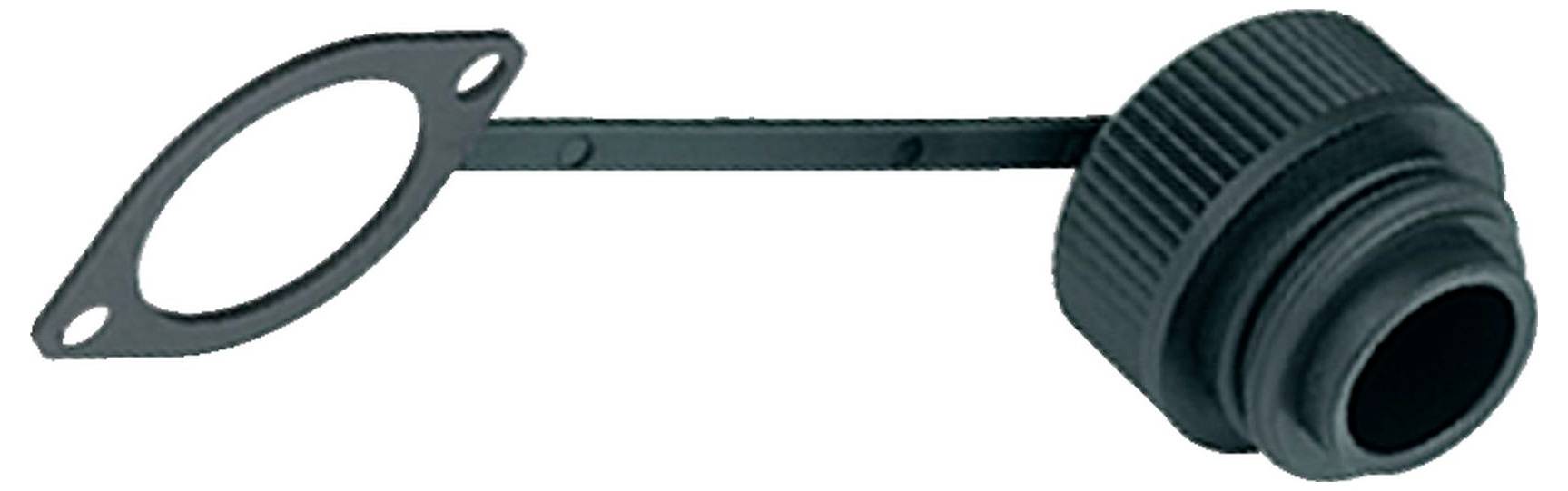

binder 08 2673 000 000 Capot de protection 1 pc(s)

Conrad Electronic

5,83 €^*

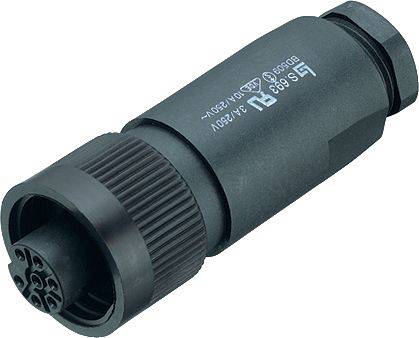

binder 99 4202 110 07-20 Prise de câble femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s
