Name: binder 99 4221 210 04-20 Fiche coudée mâle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s)
Brand: binder
SKU: 3216146
Availability: InStock

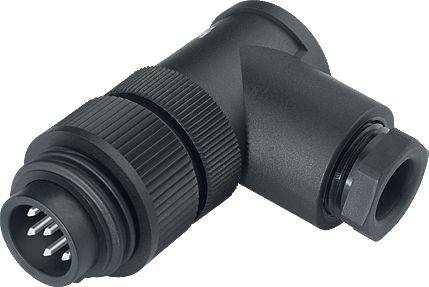

Fiche électrique coudée, boîtier noir équipée de plusieurs broches métalliques pour la connexion des câbles.

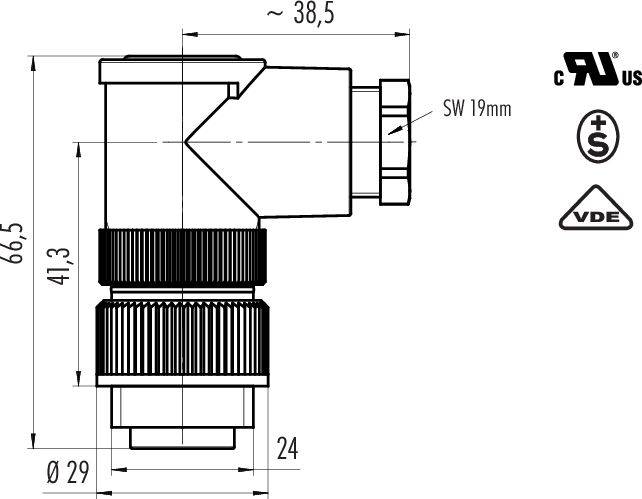

Dessin technique d'une pièce de raccordement avec les dimensions suivantes : hauteur 66,3 mm, largeur 38,5 mm. Marquages : signes CE, RU, US, T-Plus, VDE.

Symbole de connecteur circulaire à quatre trous et une mise à la terre. Numéroté : 1, 2, 3. La mise à la terre est marquée 'vert/jaune'.

1/3

Photo non contractuelle

Type de produit

Fiche coudée

Forme

mâle, coudé

Nombre total de pôles

4 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

6 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (26,66 € / unité(s))

26,66 €

Plus que 6 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 4221 210 04 série 693

Connecteur coudé RD24
Nombre de pôles : 3+PE
8.0 à 10.0 mm
non blindé
borne à vis
IP67
UL
ESTI+
VDE
PG11

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PBT (UL94 V-0)
Passage de câble : 8.0 - 10.0 mm
Type de montage : montage sur câble

Type: 99 4221 210 04

Type de produit: Fiche coudée

Forme: mâle, coudé

Nombre total de pôles: 4 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 400 V
600 V

Matériau du contact: CuZn

: AWG 14

Référence fabricant: 99 4221 210 04-20

Nombre de pôles: 4

Section max.: 2.50 mm²

Gamme de section: 2.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 693

Documents et téléchargements

Fiche technique

Fiche technique 3216146 binder 99 4221 210 04-20 Fiche coudée mâle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216146 binder 99 4221 210 04-20 Fiche coudée mâle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s)

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.

Description

Quel type de connecteur rond cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13895632 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895648 Connecteur rond mâle, Contact femelle Nombre total de pôles: 6 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS 1229336 Connecteur circulaire confectionné femelle, droit, embase mâle Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

14,16 €^*

TRU COMPONENTS TC-13895636 Connecteur rond mâle, Contact femelle Nombre total de pôles: 3 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

Connecteur de câble mâle, droit 2 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 2 I

Conrad Electronic

3,58 €^*

TE Connectivity 0462-209-16141 Contact unique pour connecteurs circulaires femelle, droit Série (connecteur rond): DT 1

Conrad Electronic

0,71 €^*

TRU COMPONENTS 739653 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

5,83 €^*

Connecteur pour montage en facade embase mâle 3 pôles 13 A 250 V/AC IP68 Weipu SP1312 / P 3

Conrad Electronic

4,16 €^*

Connecteur de câble mâle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 3 I

Conrad Electronic

3,58 €^*

connecteur de cable mâle, droit 4 pôles 5 A 200 V/AC IP68 Weipu SP1310 / P 4 I

Conrad Electronic

3,58 €^*

connecteur de cable femelle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / S 3 I

Conrad Electronic

3,58 €^*

TRU COMPONENTS 1168962 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

7,91 €^*

Connecteur de cable circulaire mâle, droit Ø 12 2 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1210/P2 I

Conrad Electronic

9,16 €^*

circulaire femelle, droit Ø 12 3 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1212/S3

Conrad Electronic

6,66 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

Capuchon d'étanchéité IP68 Contenu: 1 pc(s) Weipu SP2111

Conrad Electronic

0,50 €^*

TRU COMPONENTS TC-13895624 Connecteur rond mâle, Contact femelle Nombre total de pôles: 9 Série (connecteur rond): GX16

Conrad Electronic

3,99 €^*

TRU COMPONENTS 1094581 Adaptateur pour connecteur circulaire mâle, droit, femelle, droit Nombre total de pôles: 4 1 pc(s

Conrad Electronic

14,16 €^*

binder 99 0451 75 14-20 Fiche coudée mâle, coudé Nombre total de pôles: 14 Série (connecteur rond): 723 1 pc(s)

Conrad Electronic

41,66 €^*

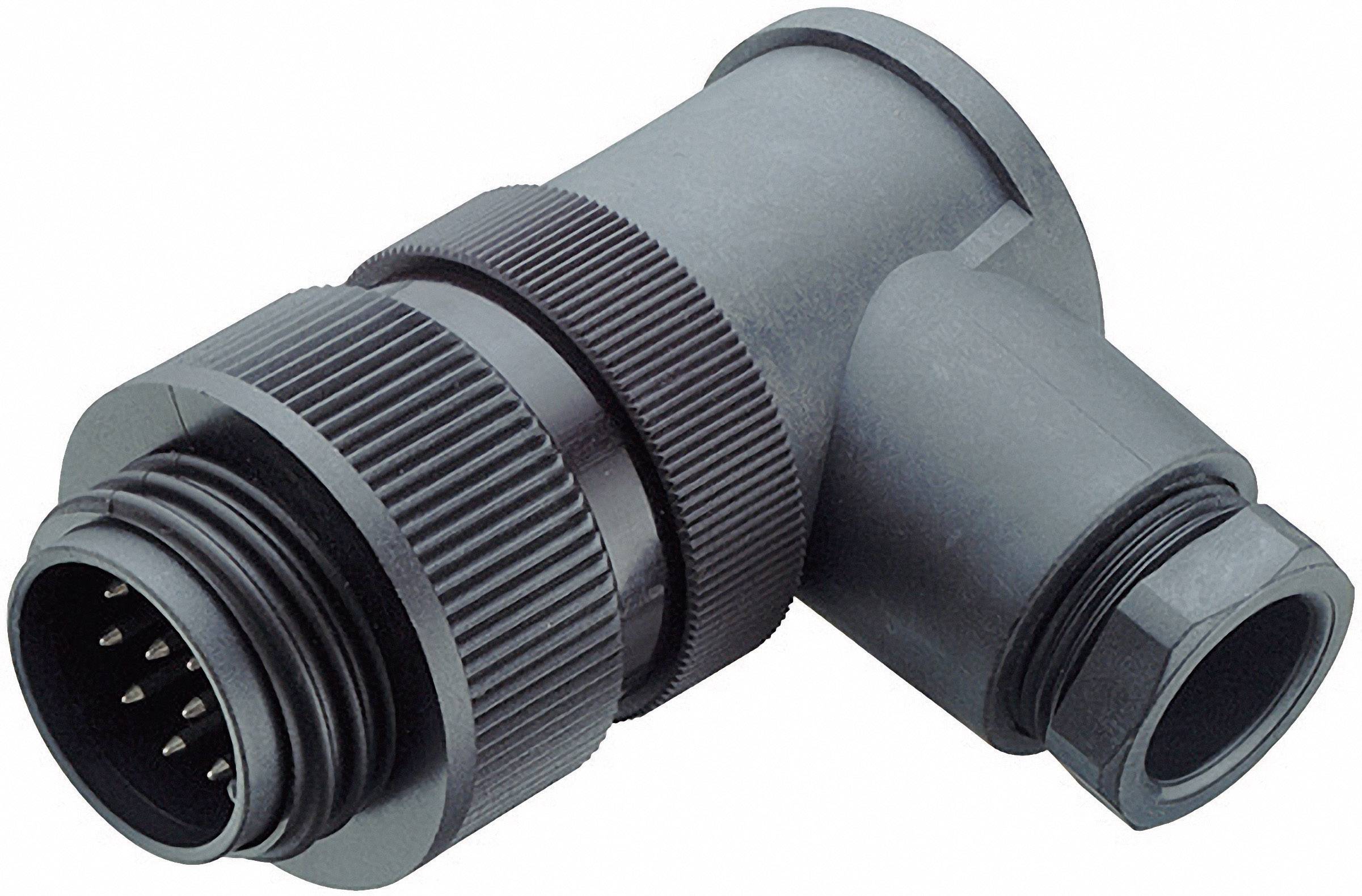

binder 99-0709-70-05 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 694 1 pc(

Conrad Electronic

34,16 €^*

binder 09 4224 150 04-20 Embase femelle femelle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s

Conrad Electronic

15,83 €^*

binder 99 6489 000 05 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 4 + PE 1 pc(s)

Conrad Electronic

19,99 €^*

binder 09 4203 00 07-20 Embase à bride embase mâle Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)

Conrad Electronic

5,83 €^*

binder 99-9212-00-04 Cosse cylindrique mâle embase femelle Nombre total de pôles: 4 Série (connecteur rond): 620 1 pc(s)

Conrad Electronic

8,33 €^*

binder 99-4225-70-07 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 6 + PE Série (connecteur rond): 693 1 pc(

Conrad Electronic

17,49 €^*

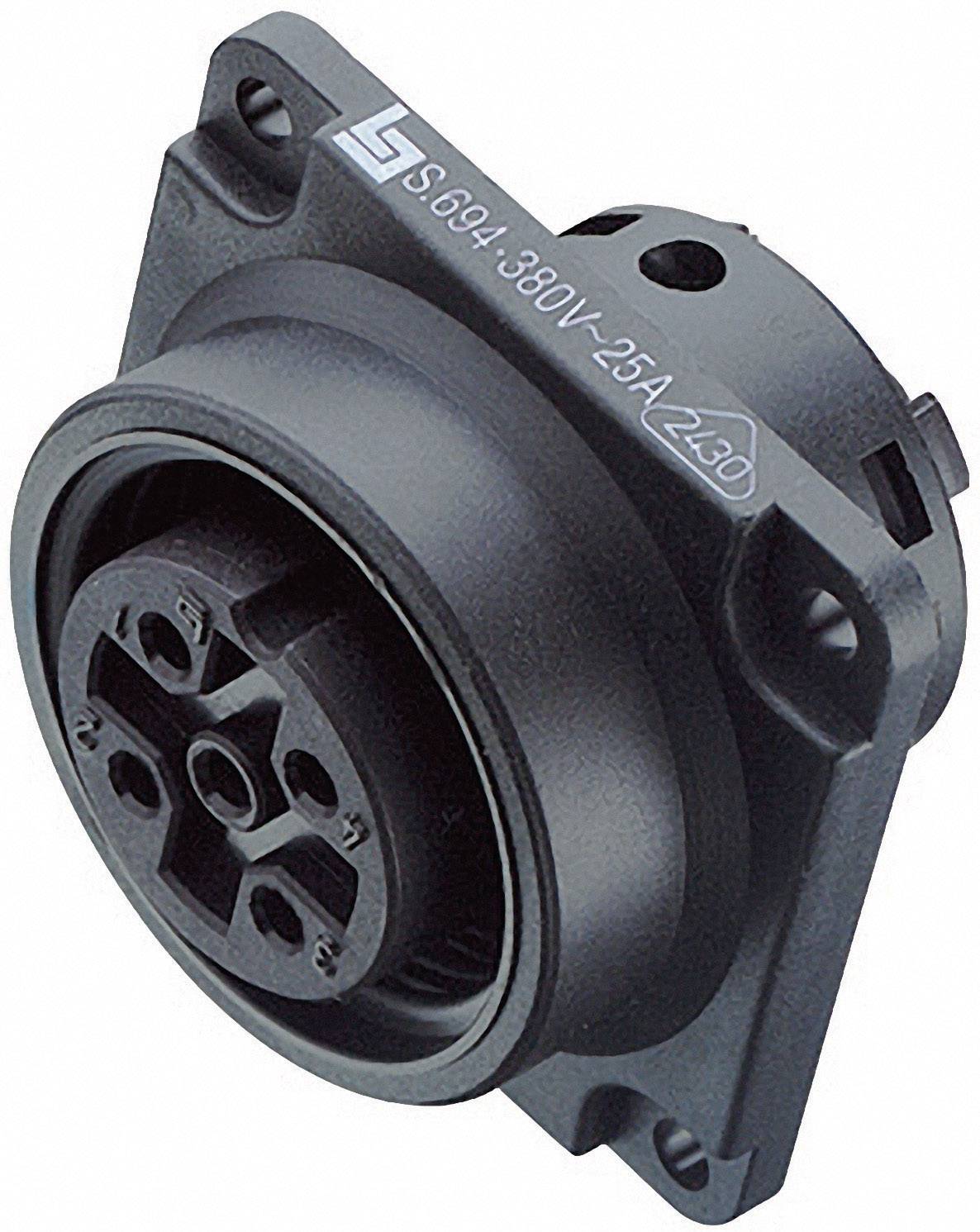

binder 99-0712-00-05 Cosse cylindrique femelle Verouillage à vis Nombre total de pôles: 4 + PE Série (connecteur rond):

Conrad Electronic

23,33 €^*

binder 09 4204 00 07-20 Embase femelle femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)

Conrad Electronic

6,66 €^*

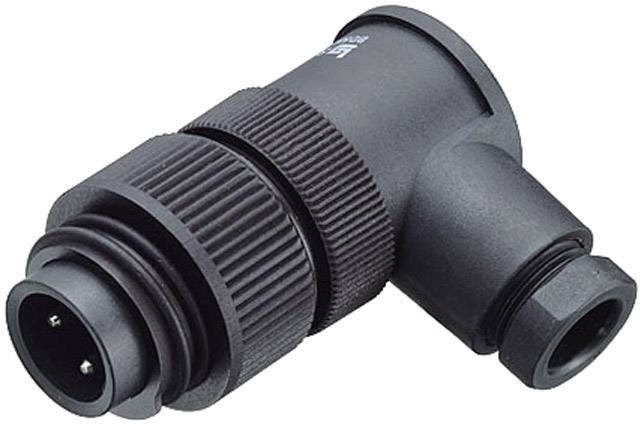

binder 99-4217-70-07 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 6 + PE Série (connecteur rond): 693 1 pc(

Conrad Electronic

19,99 €^*

binder 99-0718-00-13 Cosse cylindrique mâle femelle, droit Nombre total de pôles: 12 + PE Série (connecteur rond): 694 1

Conrad Electronic

30,83 €^*

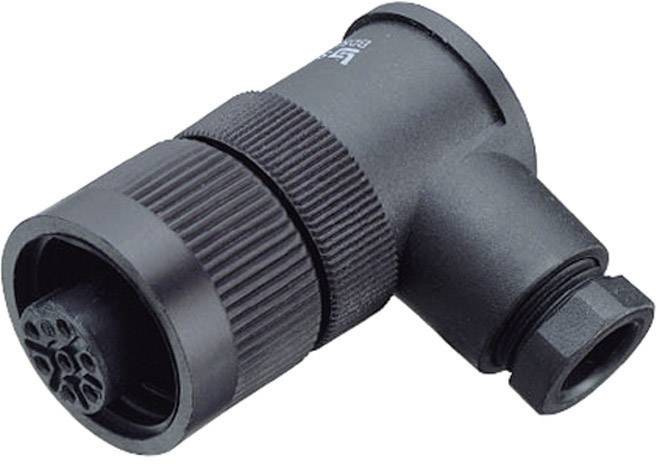

binder 99-4218-70-07 Cosse cylindrique mâle femelle, coudé Nombre total de pôles: 6 + PE Série (connecteur rond): 693 1
