Name: binder 79 6251 200 14-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 14 Série (connecteur rond
Brand: binder
SKU: 3215505
Availability: InStock

Câble noir avec une fiche métallique à une extrémité à angle droit, adapté pour des connexions industrielles ou électroniques.

Dessin technique d'un connecteur coudé à 90 degrés, dimensions 21,6 mm × 35,3 mm avec filetage M16 x 0,75, présentant un élément de connexion.

Fiche ronde avec des lettres de A à U, câbles codés par couleur et certaines lettres pontées. La liste montre l'affectation des couleurs.

1/3

Photo non contractuelle

Type de produit

Connecteur circulaire confectionné

Forme

mâle, coudé

Nombre total de pôles

Connexion

câble avec connecteur

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

10 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (64,99 € / unité(s))

64,99 €

Plus que 10 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

79 6251 200 14 série 425

Fiche coudée M16 IP67
Nombre de pôles : 14
non blindé
Moulé sur le câble
IP67
PUR noir
8 x 0,25 mm² / 2 x 0,50 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Isolation conducteur : PVC
Section de câble : 8 x 0,25 mmm² / 2 x 0.50 mmm²
Rayon de courbure câble déplacé : ≥ 15 x Ø
Sans halogène : non
Type de montage : montage sur câble

Type: 79 6251 200 14

Type de produit: Connecteur circulaire confectionné

Forme: mâle, coudé

Nombre total de pôles: 14

Connexion: câble avec connecteur

Couleur: noir

Contenu: 1 pc(s)

Température max.: 70 °C

Courant nominal: 3 A

Température min.: -30 °C

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuZn

Matériau boîtier: PUR

: 8x AWG 24 / 2x AWG 20

Référence fabricant: 79 6251 200 14-20

Nombre de pôles: 14

Section max.: 0.50 mm²

Gamme de section: 0.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 425

Documents et téléchargements

Fiche technique

Fiche technique 3215505 binder 79 6251 200 14-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 14 Série (connecteur rond

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215505 binder 79 6251 200 14-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 14 Série (connecteur rond

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.

Description

Quel type de connecteur rond cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13895632 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895648 Connecteur rond mâle, Contact femelle Nombre total de pôles: 6 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS 1229336 Connecteur circulaire confectionné femelle, droit, embase mâle Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

14,16 €^*

TRU COMPONENTS TC-13895636 Connecteur rond mâle, Contact femelle Nombre total de pôles: 3 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

Connecteur de câble mâle, droit 2 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 2 I

Conrad Electronic

3,58 €^*

TE Connectivity 0462-209-16141 Contact unique pour connecteurs circulaires femelle, droit Série (connecteur rond): DT 1

Conrad Electronic

0,71 €^*

TRU COMPONENTS 739653 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

5,83 €^*

Connecteur pour montage en facade embase mâle 3 pôles 13 A 250 V/AC IP68 Weipu SP1312 / P 3

Conrad Electronic

4,16 €^*

Connecteur de câble mâle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 3 I

Conrad Electronic

3,58 €^*

connecteur de cable mâle, droit 4 pôles 5 A 200 V/AC IP68 Weipu SP1310 / P 4 I

Conrad Electronic

3,58 €^*

connecteur de cable femelle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / S 3 I

Conrad Electronic

3,58 €^*

TRU COMPONENTS 1168962 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

7,91 €^*

Connecteur de cable circulaire mâle, droit Ø 12 2 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1210/P2 I

Conrad Electronic

9,16 €^*

circulaire femelle, droit Ø 12 3 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1212/S3

Conrad Electronic

6,66 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

Capuchon d'étanchéité IP68 Contenu: 1 pc(s) Weipu SP2111

Conrad Electronic

0,50 €^*

TRU COMPONENTS TC-13895624 Connecteur rond mâle, Contact femelle Nombre total de pôles: 9 Série (connecteur rond): GX16

Conrad Electronic

3,99 €^*

TRU COMPONENTS 1094581 Adaptateur pour connecteur circulaire mâle, droit, femelle, droit Nombre total de pôles: 4 1 pc(s

Conrad Electronic

14,16 €^*

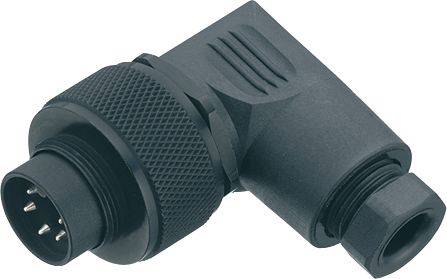

binder 99 0451 75 14-20 Fiche coudée mâle, coudé Nombre total de pôles: 14 Série (connecteur rond): 723 1 pc(s)

Conrad Electronic

41,66 €^*

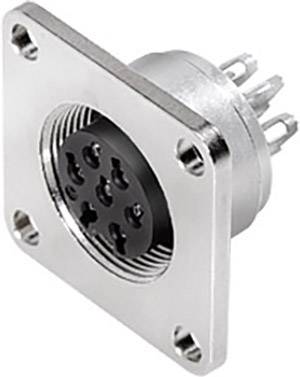

binder 09 0508 300 16 Connecteur rond miniature embase femelle Nombre total de pôles: 16 1 pc(s)

Conrad Electronic

21,66 €^*

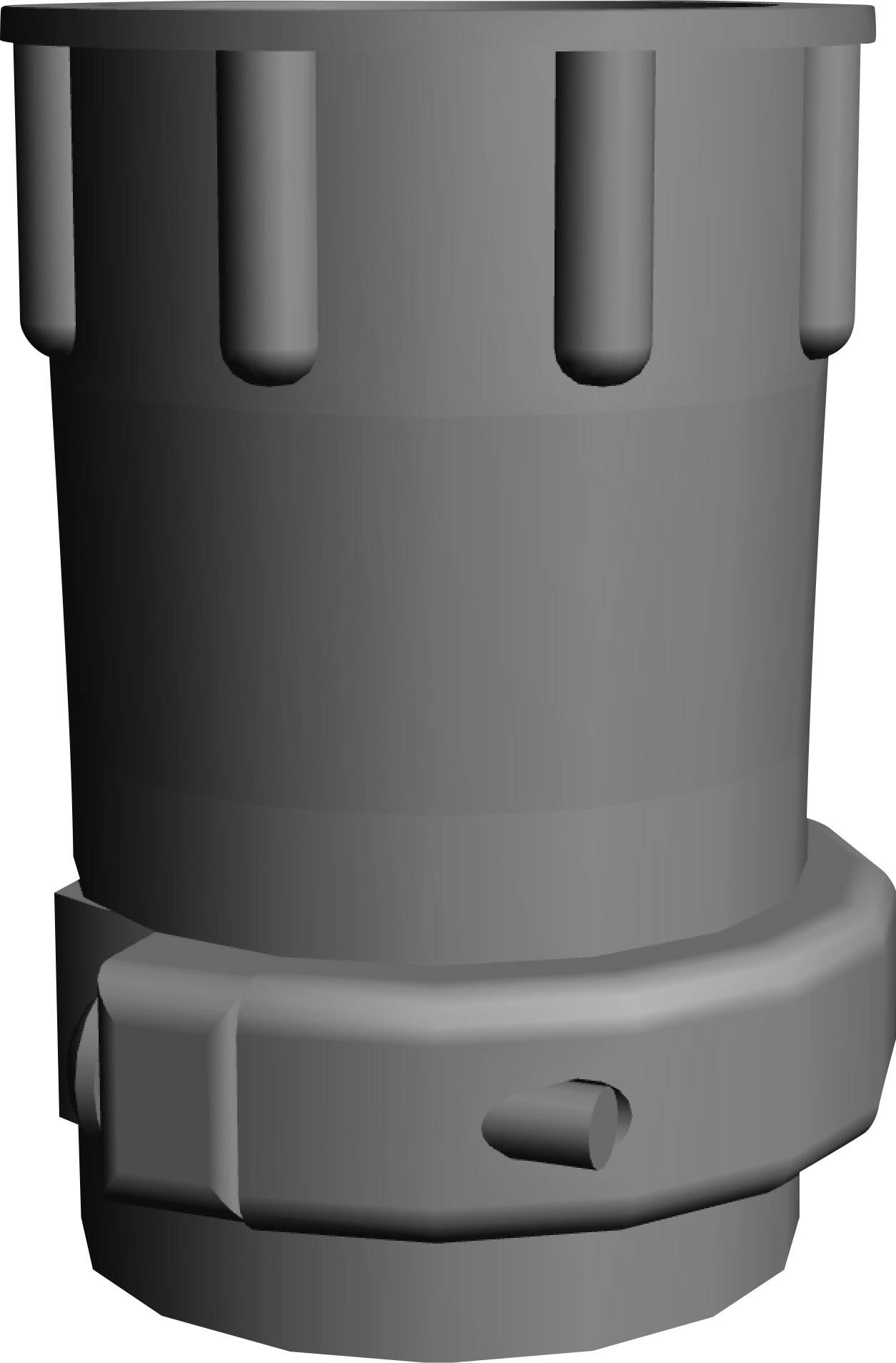

TE Connectivity 182661-1 Serre-câble pour connecteur circulaire Série (connecteur rond): CPC 1 pc(s)

Conrad Electronic

14,99 €^*

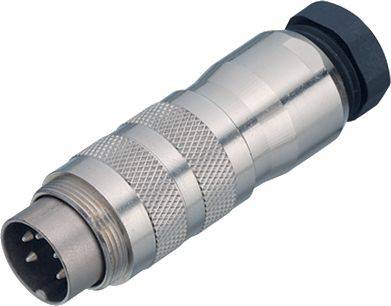

binder 99 5651 15 14-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 14 Série (connecteur rond): 423 1 pc(s)

Conrad Electronic

35,83 €^*

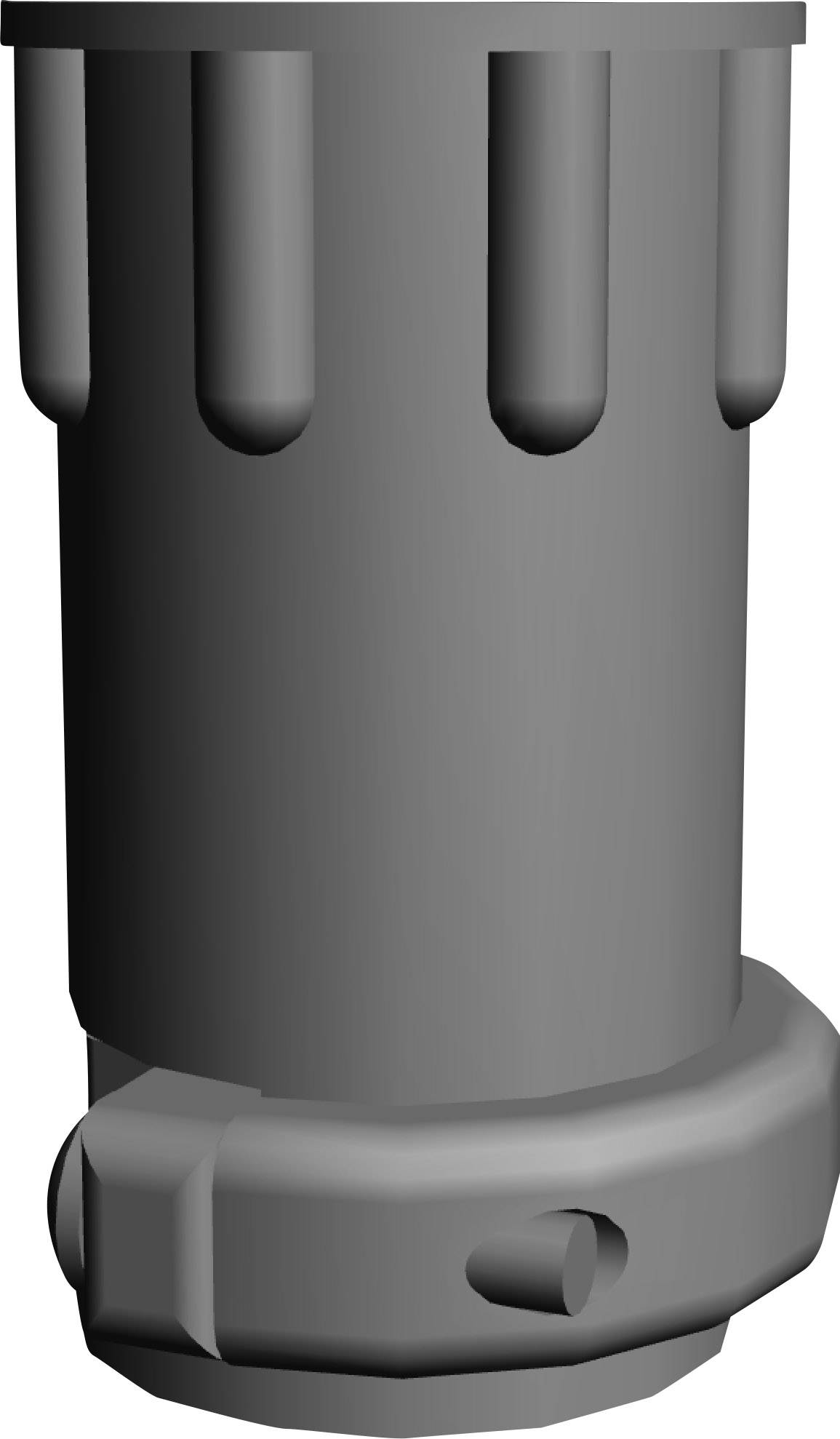

TE Connectivity 182928-1 Serre-câble pour connecteur circulaire Série (connecteur rond): CPC 1 pc(s)

Conrad Electronic

6,24 €^*

TE Connectivity 183039-1 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 14 Série (connecteur rond): CPC 1 pc(

Conrad Electronic

6,66 €^*

binder 99-0437-14-05 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 5 1 pc(s)

Conrad Electronic

14,16 €^*

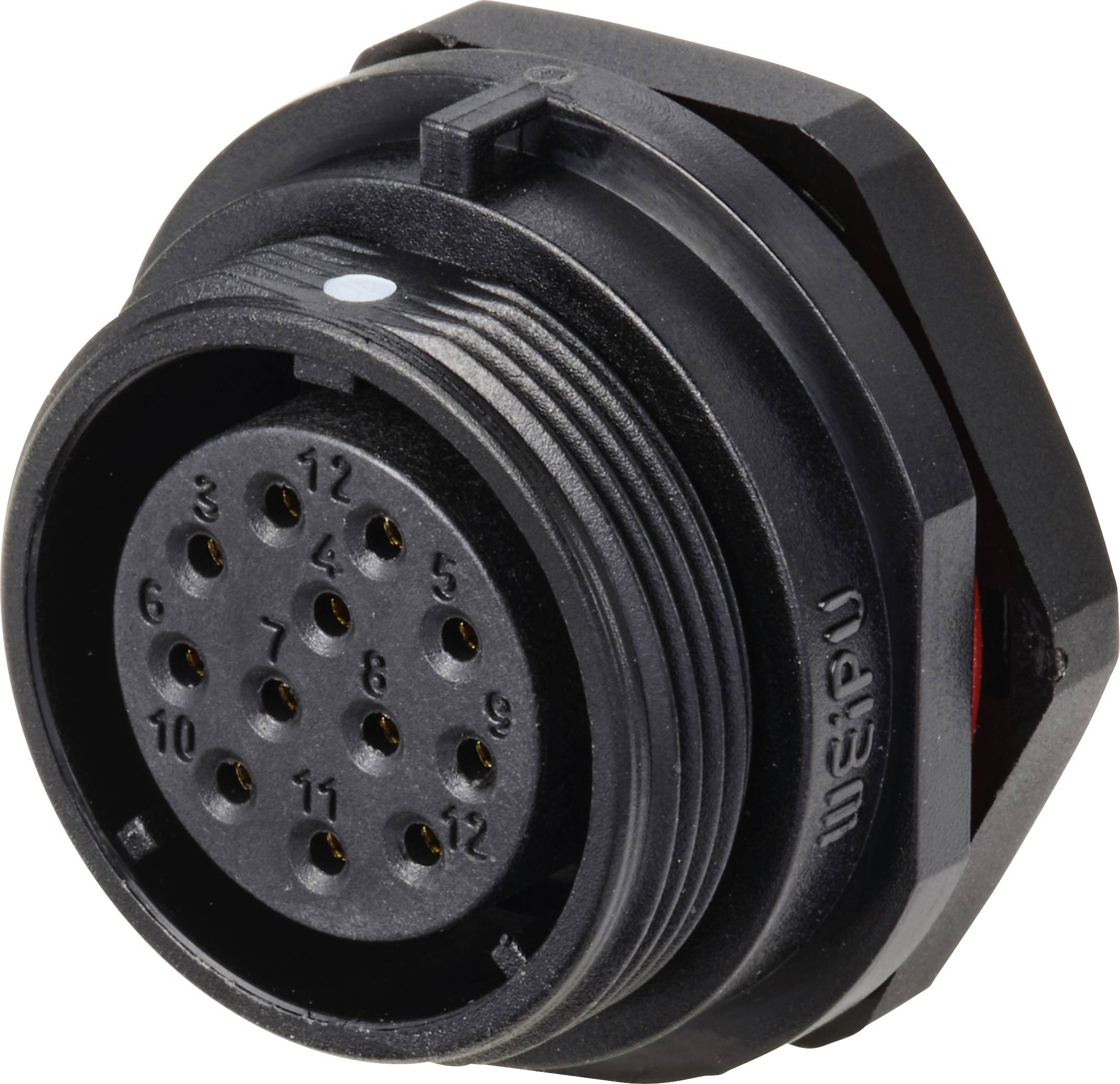

embase femelle pôles IP68 Weipu SP2112 / S 12

Conrad Electronic

5,41 €^*

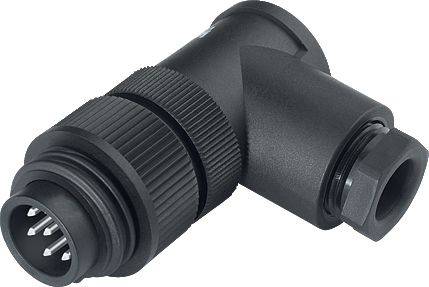

binder 99 4221 210 04-20 Fiche coudée mâle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(s)

Conrad Electronic

26,66 €^*

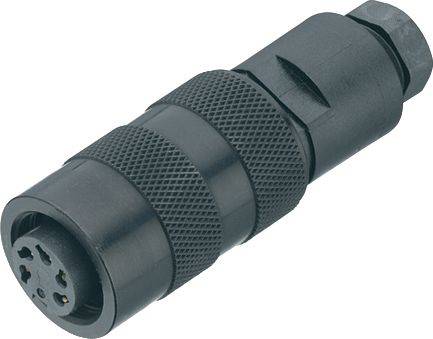

binder 09 0452 70 14-20 Prise de câble femelle, droit Nombre total de pôles: 14 Série (connecteur rond): 723 1 pc(s)
