Name: binder 86 0231 0002 00004-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 4 1
Brand: binder
SKU: 3218356
Availability: InStock

Une prise ronde métallique à broches multiples, équipée d'un filetage pour une fixation sur un appareil électrique.

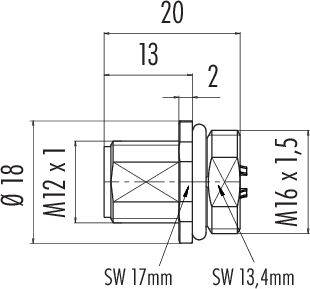

Dessin technique d'une vis avec dimensions : diamètre 18 mm, filetage M12 x 1, longueur totale 20 mm, largeur de clé 17 mm.

Diagramme d'un cercle avec cinq numéros. Les numéros marquent des points répartis uniformément sur le cercle ; une flèche pointe à 45 degrés vers la droite.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Coté A

M12

Coté de raccordement B

Bride M12

Nombre de pôles

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

481 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (11,66 € / unité(s))

11,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

86 0231 0002 00004 série 763

Connecteur à bride M12-A
Nombre de pôles : 4
non blindé
À souder
IP68
UL
M16x1,5

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type d'emballage: Piece

Type: 86 0231 0002 00004

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Coté A: M12

Coté de raccordement B: Bride M12

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Connexion: à souder

Type de filetage côté du raccordement: M16

Type de filetage connexion des câbles et montage: M16

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP68

Type de fermeture: à vis

Référence fabricant: 86 0231 0002 00004-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 3218356 binder 86 0231 0002 00004-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 4 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218356 binder 86 0231 0002 00004-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 4 1

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
