Connecteur métallique cylindrique avec embout en plastique noir et plusieurs broches, adapté pour les connexions électriques.

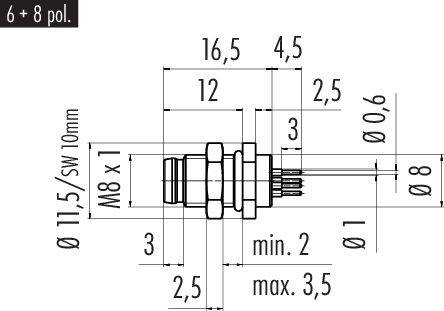

Dessin technique d'un connecteur M8 avec les dimensions précises et les positions des broches. Dimensions indiquées en millimètres.

'Configuration électrique des broches : Disposition circulaire avec six broches numérotées, de 1 à 6, disposées dans un motif symétrique.'

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Norme de connecteur

Connectique Sensorik

Coté A

Coté de raccordement B

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

66 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (11,66 € / unité(s))

11,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

86 6119 1100 série 00006 718

Connecteur à bride M8
Nombre de pôles : 6
non blindé
Soudage au trempé
IP67
vissable par l'avant

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type d'emballage: Piece

Type: 86 6119 1100 00006

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Norme de connecteur: Connectique Sensorik

Coté A: M8

Coté de raccordement B: M8

Nombre de pôles: 6

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Connexion: à souder

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M8

Matériau du contact: CuZn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP67

Type de fermeture: à vis

Référence fabricant: 86 6119 1100 00006-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 3218463 binder 86 6119 1100 00006-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles: 6 1 p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218463 binder 86 6119 1100 00006-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles: 6 1 p

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
