Name: binder 86 6618 1120 00004-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre
Brand: binder
SKU: 3218489
Availability: OutOfStock

Connecteur métallique à trois trous et deux broches dorées pour connexions électroniques.

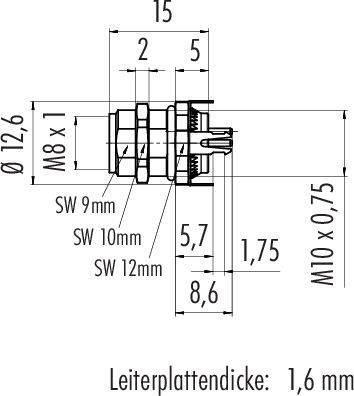

Dessin technique d'une fiche. Dimensions : Diamètre 12,6 mm, filetage M8 x 1, écrou M10 x 0,75, épaisseur de circuit imprimé 1,6 mm.

Diagramme d'un connecteur à 4 pôles. Quatre contacts circulaires sont numérotés de 1 à 4 et disposés en cercle.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Coté A

Nombre de pôles

Tension nominale

60 V

Fiche technique (PDF)

Livraison avant le jeu. 12 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (13,33 € / unité(s))

13,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

86 6618 1120 série 00004 718

Boîte à bride M8
Nombre de pôles : 4
peut être blindé
Soudage au trempé
IP67
M10x0,75
vissable par l'avant

Nos services :

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 86 6618 1120 00004

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit
embase femelle

Coté A: M8

Nombre de pôles: 4

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Connexion: à souder

Type de filetage connexion des câbles et montage: M10 x 0.75

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP67

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 86 6618 1120 00004-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 3218489 binder 86 6618 1120 00004-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218489 binder 86 6618 1120 00004-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.

Description

Quel type de Technique de raccordement des capteurs/actionneurs cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13752000 Câble de raccordement M8 x 1 mâle, droit, femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

13,33 €^*

Câble pour capteurs/actionneurs Phoenix Contact SAC-4P-10,0-PUR/M 8FS SH 1521944 Contenu: 1 pc(s)

Conrad Electronic

51,66 €^*

TRU COMPONENTS TC-12833064 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 4 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-12833208 Prise encastrée pour capteur/actionneur M12 embase femelle Nombre de pôles: 5 1 pc(s)

Conrad Electronic

5,41 €^*

TRU COMPONENTS TC-13752056 Fiche encastrée pour capteur/actionneur M8 x 1 mâle, droit Nombre de pôles: 3 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-12833040 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-13751932 Câble de raccordement M8 x 1 femelle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

9,16 €^*

TRU COMPONENTS TC-12833188 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 5 1 pc(s)

Conrad Electronic

5,41 €^*

TRU COMPONENTS TC-12833192 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Conrad Electronic

7,91 €^*

TRU COMPONENTS TC-13751864 Câble de raccordement M8 x 1 mâle, coudé 5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

15,83 €^*

TRU COMPONENTS TC-12833068 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 5 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-12833212 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

7,91 €^*

TRU COMPONENTS TC-13751944 Câble de raccordement M8 x 1 femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

10,83 €^*

TRU COMPONENTS TC-13751992 Câble de raccordement M8 x 1 mâle, droit, femelle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

12,49 €^*

TRU COMPONENTS TC-12833048 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-12833204 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

7,49 €^*

TRU COMPONENTS TC-12833132 Câble de raccordement M12 mâle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

10,83 €^*

TRU COMPONENTS TC-12833200 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 3 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-12833024 Câble de raccordement M12 mâle, droit 5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

16,66 €^*

TRU COMPONENTS TC-13751860 Câble de raccordement M8 x 1 mâle, coudé 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

10,83 €^*

binder 09 3420 82 04 Embase M8 femelle, coudé Nombre de pôles: 4 1 pc(s)

Conrad Electronic

17,49 €^*

binder 99-0437-19-05 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 5 Série (connecteur rond): 763 1 pc(s)

Conrad Electronic

19,16 €^*

binder 99 0401 00 02-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 712 1 pc(s)

Conrad Electronic

13,33 €^*

"Connecteur circulaire miniature série 680 binder 09-0324-00-06 1 pc(s)"

Conrad Electronic

8,33 €^*

binder 99-0409-00-04 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 4 Série (connecteur rond): 712 1 pc(s)

Conrad Electronic

12,49 €^*

Câble de raccordement M8 Phoenix Contact SAC-4P- 1,5-PVC/M 8FS 1415550 1.50 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

9,16 €^*

binder 08 2843 000 000 Capot de protection 1 pc(s)

Conrad Electronic

3,16 €^*

binder 09 3419 81 03 Embase M8 embase mâle Nombre de pôles: 3 1 pc(s)

Conrad Electronic

10,83 €^*

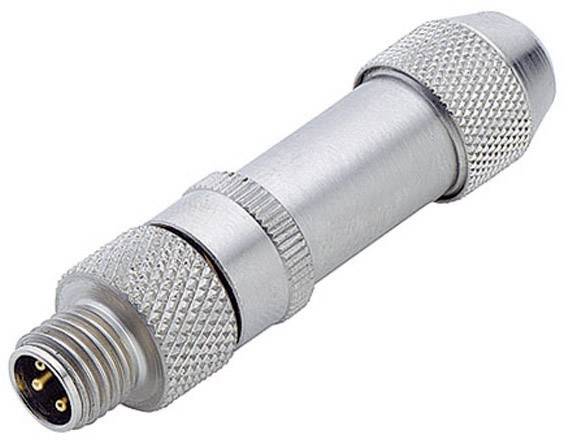

binder 99-3363-00-04 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 4 1 pc(s) Pie
