Name: binder 86 6620 1120 00404-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 4
Brand: binder
SKU: 3218499
Availability: InStock

Connecteur circulaire M12 avec insert vert et cinq broches dorées. Utilisé pour les connexions électriques industrielles.

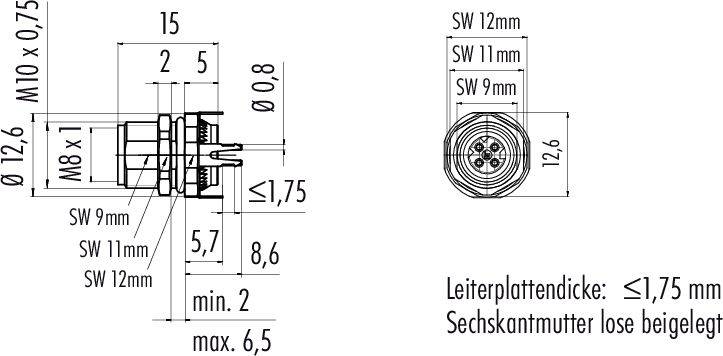

Dessin technique d'un connecteur avec dimensions. Diamètre 12,6 mm, filetage M10 x 0,75, épaisseur de circuit imprimé ≤ 1,75 mm.

Diagramme d'un connecteur à quatre pôles avec des bornes numérotées de 1 à 4, montrant leurs positions dans une disposition circulaire.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

Coté A

Nombre de pôles

Tension nominale

63 V/DC

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

7 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (18,33 € / unité(s))

18,33 €

Plus que 7 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

86 6620 1120 00404 série 818

Boîte à bride M8-D
Nombre de pôles : 4
peut être blindé
Soudage au trempé
IP67

Nos services :

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : > 10⁸ Ω
Résistance de passage : ≤ 15 mΩ
Groupe d'isolants: III
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 86 6620 1120 00404

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit

Coté A: M8

Nombre de pôles: 4

Tension nominale: 63 V/DC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Connexion: à souder

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M8

Codification: D

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP67

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 86 6620 1120 00404-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 3218499 binder 86 6620 1120 00404-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 4

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218499 binder 86 6620 1120 00404-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 4

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
