Connecteur métallique à filetage cannelé, adapté aux applications industrielles. Comprend quatre contacts de connexion.

Dessin technique d'une fiche avec dimensions : diamètre 20 mm, longueur d'environ 57 mm. Marquages : SW 18 mm, SW 16 mm, SW 13 mm.

Diagramme d'un connecteur avec huit broches numérotées disposées en cercle. Une flèche indique un angle de 45°.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12

Nombre de pôles

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

773 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (41,66 € / unité(s))

41,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 1486 814 08 série 713

Prise de câble M12-A.
Nombre de pôles : 8
4,0 - 6,0
peut être blindé
À souder
IP40

Nos services :

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : > 10⁸ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PBT (UL94 V-0)
Matériau de verrouillage : zinc moulé nickelé
Passe-câble : 4.0 - 6.0 mm

Type d'emballage: Piece

Type: 99 1486 814 08

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit

Norme de connecteur: Connectique Sensorik

Coté A: M12

Nombre de pôles: 8

Tension nominale: 30 V

Courant nominal: 7 A

Courant nominal - arrondi: 7 A

Section de raccordement (max.): 0.50 mm²

Connexion: borne à vis

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP67

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 99 1486 814 08-20

Contenu: 1 pc(s)

Ø câble max.: 6.0 mm

Diam. câble (min.): 4.0 mm

Gamme de Ø de câble: 4.0 - 6.0 mm

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 3218699 binder 99 1486 814 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 8 1 p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218699 binder 99 1486 814 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 8 1 p

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.

Description

Quel type de Technique de raccordement des capteurs/actionneurs cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13752000 Câble de raccordement M8 x 1 mâle, droit, femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

13,33 €^*

Câble pour capteurs/actionneurs Phoenix Contact SAC-4P-10,0-PUR/M 8FS SH 1521944 Contenu: 1 pc(s)

Conrad Electronic

51,66 €^*

TRU COMPONENTS TC-12833064 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 4 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-12833208 Prise encastrée pour capteur/actionneur M12 embase femelle Nombre de pôles: 5 1 pc(s)

Conrad Electronic

5,41 €^*

TRU COMPONENTS TC-13752056 Fiche encastrée pour capteur/actionneur M8 x 1 mâle, droit Nombre de pôles: 3 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-12833040 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-13751932 Câble de raccordement M8 x 1 femelle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

9,16 €^*

TRU COMPONENTS TC-12833188 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 5 1 pc(s)

Conrad Electronic

5,41 €^*

TRU COMPONENTS TC-12833192 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Conrad Electronic

7,91 €^*

TRU COMPONENTS TC-13751864 Câble de raccordement M8 x 1 mâle, coudé 5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

15,83 €^*

TRU COMPONENTS TC-12833068 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 5 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-12833212 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

7,91 €^*

TRU COMPONENTS TC-13751944 Câble de raccordement M8 x 1 femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

10,83 €^*

TRU COMPONENTS TC-13751992 Câble de raccordement M8 x 1 mâle, droit, femelle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

12,49 €^*

TRU COMPONENTS TC-12833048 Prise encastrée pour capteur/actionneur M12 embase femelle 0.5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

8,33 €^*

TRU COMPONENTS TC-12833204 Fiche encastrée pour capteur/actionneur M12 embase mâle 0.5 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

7,49 €^*

TRU COMPONENTS TC-12833132 Câble de raccordement M12 mâle, droit 2 m Nombre de pôles: 3 1 pc(s)

Conrad Electronic

10,83 €^*

TRU COMPONENTS TC-12833200 Fiche encastrée pour capteur/actionneur M12 embase mâle Nombre de pôles: 3 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-12833024 Câble de raccordement M12 mâle, droit 5 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

16,66 €^*

TRU COMPONENTS TC-13751860 Câble de raccordement M8 x 1 mâle, coudé 2 m Nombre de pôles: 4 1 pc(s)

Conrad Electronic

10,83 €^*

binder 86 0532 1002 00004-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle No

Conrad Electronic

12,49 €^*

binder 99 0486 282 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 8 1 p

Conrad Electronic

37,49 €^*

Connecteur confectionné pour capteurs/actionneurs Weidmüller SAIL-M8W-8-5.0U 1555340500 M8 mâle 5.00 m Nombre de pôles:

Conrad Electronic

37,49 €^*

binder 99-1437-814-05 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 5 1 pc(s) P

Conrad Electronic

27,49 €^*

binder 99-1429-814-04 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s) P

Conrad Electronic

23,33 €^*

binder 99 0437 282 05-20 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 5 1 pc(s

Conrad Electronic

24,99 €^*

Câble de raccordement M12 Phoenix Contact "Phoenix Contact" 1415719 Femelle 10.00 m Nombre de pôles: 8 1 pc(s) Piece

Conrad Electronic

37,49 €^*

Câble de raccordement Phoenix Contact SAC-17P-MS/10,0-35T/FS SH SCO 1402422 10.00 m Nombre de pôles: 17 1 pc(s)

Conrad Electronic

245,83 €^*

binder 99-1437-812-05 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 5 1 pc(s)

Conrad Electronic

25,83 €^*

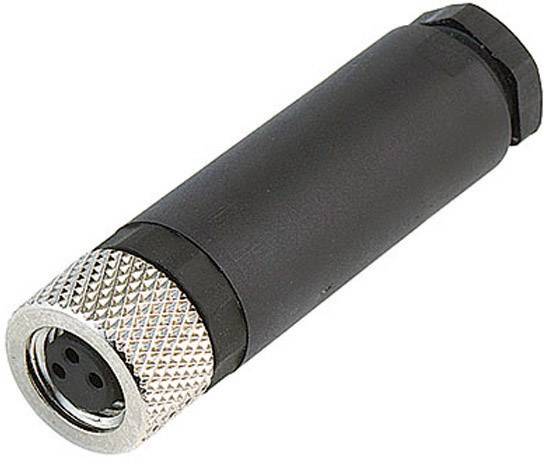

binder 99-3376-100-04 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 4 1 pc(s)
