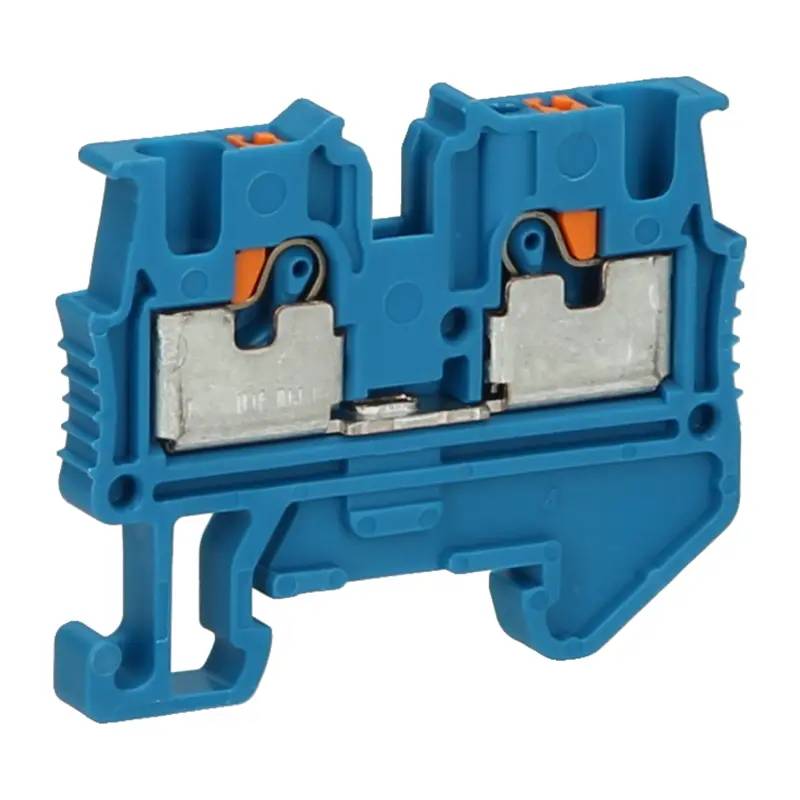

Bloc de jonction PHOENIX 3248101 - MPT 1,5/S BU
EAN :
Ref. fabricant :
Code produit :
Type de produit
Borne de passage
Connexion
ressort de traction
Section câble flexible (max.)
1.5 mm²
Section de câble rigide (max.)
1.5 mm²
Courant nominal - arrondi
17.5 A
Fiche technique (PDF)
169 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
0,50 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Droit de retour de 14 jours inclus
Caractéristiques techniques
- Type de produit
Borne de passage
- Connexion
ressort de traction
- Section de câble flexible (min.)
0.14 mm²
- Section câble flexible (max.)
1.5 mm²
- Section min. de câble rigide
0.14 mm²
- Section de câble rigide (max.)
1.5 mm²
- AWG min.
26
- AWG max.
14
- Largeur de la borne
3.5 mm
- Nbr de rangées
1
- Nombre de pôles par rangée
2
- Nombre de pôles
2
- Couleur
bleu
- Courant nominal
17.5 A
- Courant nominal - arrondi
17.5 A
- Tension nominale
500 V
- Longueur dénudée (min.)
8 mm
- Longueur dénudée (max.)
10 mm
- Référence fabricant
3248101
- Contenu
1 pc(s)
- Emballage industriel
oui
- Type
3248101
- Dim.
(L x l x H) 33.55 x 3.5 x 28.1 mm
- Largeur
3.5 mm
- Hauteur
28.1 mm
- Longueur
33.55 mm
- Poids
0.0030 kg
- Classe d'inflammabilité
V0
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 825539117 Bloc de jonction PHOENIX 3248101 - MPT 1,5/S BU
Description
Borne de passage miniature
Raccordements : 2
Section du conducteur : 0,14...1,5 mm²
Intensité nominale : 17,5 A
Tension nominale : 500 V
Largeur : 3,5 mm
Raccordement : Push-in
Couleur : bleu
Type de montage : NS 15
La borne de passage miniature bleue 3248101 - MPT 1,5/S BU de PHOENIX CONTACT présente une section de conducteur de 0,14 à 1,5 mm² et une largeur de 3,5 mm. Elle dispose de deux points de branchement avec une intensité nominale de 17,5 A et une tension nominale de 500 V répartis sur un étage. Grâce à sa forme compacte et son raccordement Push-in, elle permet de réaliser des câblages de blocs de jonction rapides et sans outils dans des espaces réduits. Les conducteurs rigides ou équipés d'un embout s'introduisent dans l'orifice d'entrée. Le ressort de contact s'ouvre automatiquement et assure la force de serrage nécessaire contre la barre conductrice. La borne de passage miniature 3248101 - MPT 1,5/S BU peut s'utiliser de façon universelle pour le câblage des tableaux électriques et des répartiteurs.
