Name: Bürkert Vanne pneumatique 2006 287191 1 pc(s)
Brand: Bürkert
SKU: 3047019
Availability: InStock

Un robinet à 3 voies avec un actionneur noir et un boîtier métallique, utilisé pour contrôler les flux de liquides dans les conduites.

Photo non contractuelle

Fiche technique (PDF)

Livraison avant le mer. 21 octobre

15 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (374,17 € / unité(s))

374,17 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Entraînement - modèle d'entraînement : classique
Entraînement - taille de l'entraînement : 50 mm
Entraînement - requête de position via piston magnétique : non
Entraînement - entraînement matière catégorie : plastique
Entraînement - entraînement matériau : PA (polyamide)
Entraînement - joint torique entre le couvercle et la bague de roulement : non
Entraînement - raccord d'air de commande type : filetage intérieur
Entraînement - raccord d'air de commande type de filetage : g
Entraînement - raccord d'air de commande diamètre (pouce) : 1/4 pouce
Entraînement - raccord d'air de commande position : dans le sens du câble
Entraînement - raccord d'air de commande matériau : acier inoxydable
Entraînement - alésage d'air de commande diamètre : 1,2 mm
Entraînement - interface pour l'entraînement : métrique
Entraînement - entraînement résistance chimique accrue : non
Entraînement - cône de régulation : non
Entraînement - raccord d'air de commande 1 prémonté : bouchon conique
Entraînement - raccord d'air pilote 2 prémonté : bouchon conique
Matériau d'étanchéité - joint de siège matériau catégorie : plastique
Matériau d'étanchéité - joint de siège matériau : PTFE (polytétrafluoroéthylène)
Matériau d'étanchéité - joint d'étanchéité boîtier de raccord matériau : graphite
Matériau d'étanchéité - joint d'étanchéité emballé fourni : non
Pression et température - pression nominale (DIN en 1333) : PN 16
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 180 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 40 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - pression de commande min. : 4,4 bar
Pression et température - pression de commande max. : 10 bar
Pression et température - pression nominale (DIN en 1759) : classe 150
Pression & température - pression de commande vide : non
Caractéristiques de l'appareil - sous-groupe de produits : soupapes haut/bas
Caractéristiques de l'appareil - longueur de montage : 85 mm
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
Caractéristiques de l'appareil - pilotage de la valve type : pneumatique
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - corps de valve brut fabrication : coulé
Caractéristiques de l'appareil - débit : arbitraire
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - version oxygène : non
Support Medium & Calibration - compatible CIP : oui
Support Medium & Calibration - compatible SIP : oui
Diamètre nominal (valeur kV) - diamètre du boîtier : 15 mm
Diamètre nominal (valeur kV) - diamètre du boîtier (IN) : 1/2 pouce
Diamètre nominal (valeur kV) - largeur nominale du siège : 15 mm
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
Raccord process / câble - raccord de câble 1 type de filetage : g
Matériaux - corps de soupape matériau catégorie : métaux
Matériaux - corps de vanne matériau : acier inoxydable
Matériaux - corps de soupape usinage de surface intérieur : non traité
Matériaux - corps de vanne traitement de surface extérieur : non traité
Mode d'action - raccord de conduite fluidisique nombre : 3
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - commande manuelle : non
Mode d'action - fonction de commande : A - fermé en position de repos (NC)
Mode d'action - commande manuelle supplémentaire fournie : non
Homologations - certificat d'essai d'usine 3.1 fourni : non

Type de produit: Vanne pneumatique

Température de fonctionnement: -10 °C (min)

Température de fonctionnement min.: -10 °C

Référence fabricant: 287191

Dim.: (Ø x P) 50 mm x 85 mm

Profondeur: 85 mm

Diamètre: 50 mm

Ø de tuyau: 15 mm

Type: 2006

Température max. des médias: 180 °C

Température min. des médias: -10 °C

UKCA: non pertinent

Variantes(Les prix s'entendent HT hors frais de port)

Bürkert Vanne pneumatique 2006 287191 1 pc(s)

Code produit :3047019

Livraison avant le mer. 21 octobre

15 pièce(s)Conrad Electronic

Ce produit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

374,17 €^*

Bürkert Vanne pneumatique 2006 20010005 1 pc(s)

Code produit :3048023

Livraison avant le mer. 21 octobre

1 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

515,83 €^*

Bürkert Vanne pneumatique 2006 287193 4.4 à 10 bar 1 pc(s)

Code produit :3047020

Livraison avant le mer. 21 octobre

13 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

412,50 €^*

Bürkert Vanne pneumatique 2006 287194 0 à 16 bar 1 pc(s)

Code produit :3047021

Livraison avant le mer. 21 octobre

1 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

432,50 €^*

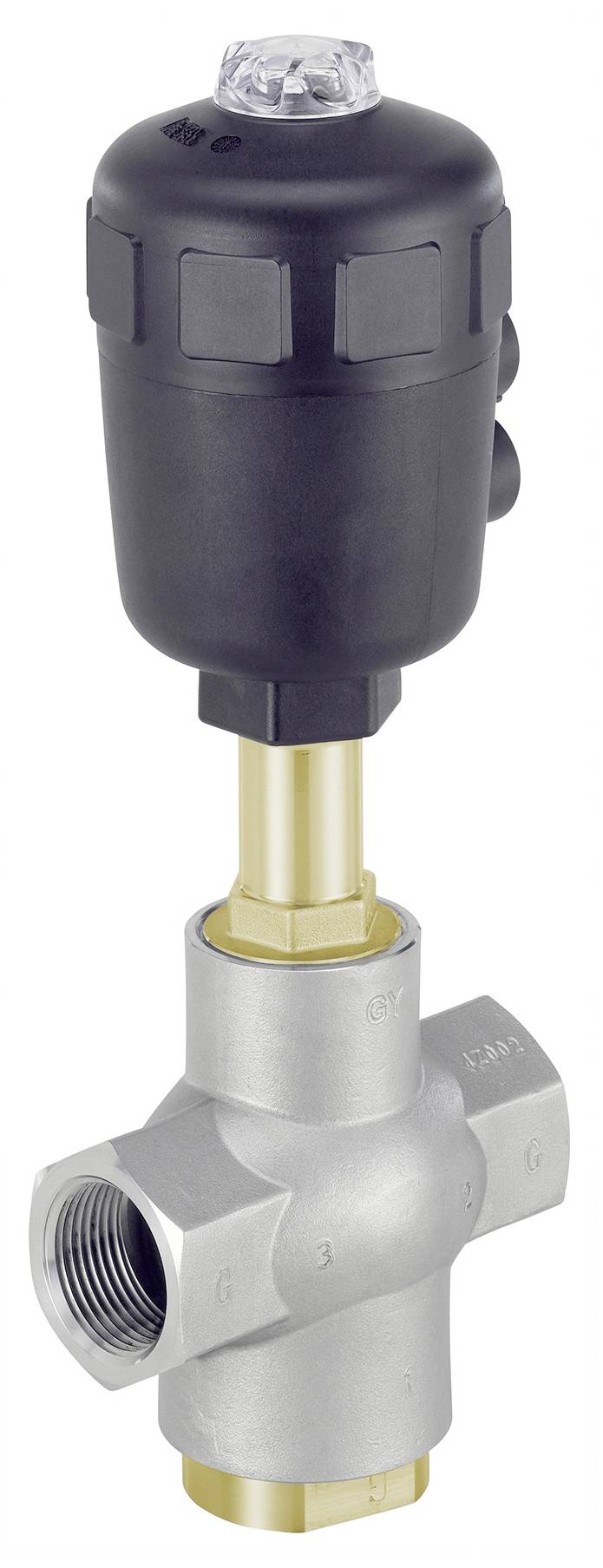

Bürkert Vanne pneumatique 2006 287195 0 à 16 bar 1 pc(s)

Code produit :3047022

Livraison avant le mer. 21 octobre

20 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

479,17 €^*

Bürkert Vanne pneumatique 2006 287199 1 pc(s)

Code produit :3047023

Livraison avant le mer. 21 octobre

9 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

720,83 €^*

Bürkert Vanne pneumatique 2006 323008 1 pc(s)

Code produit :3047340

Livraison avant le mer. 21 octobre

1 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

770,83 €^*

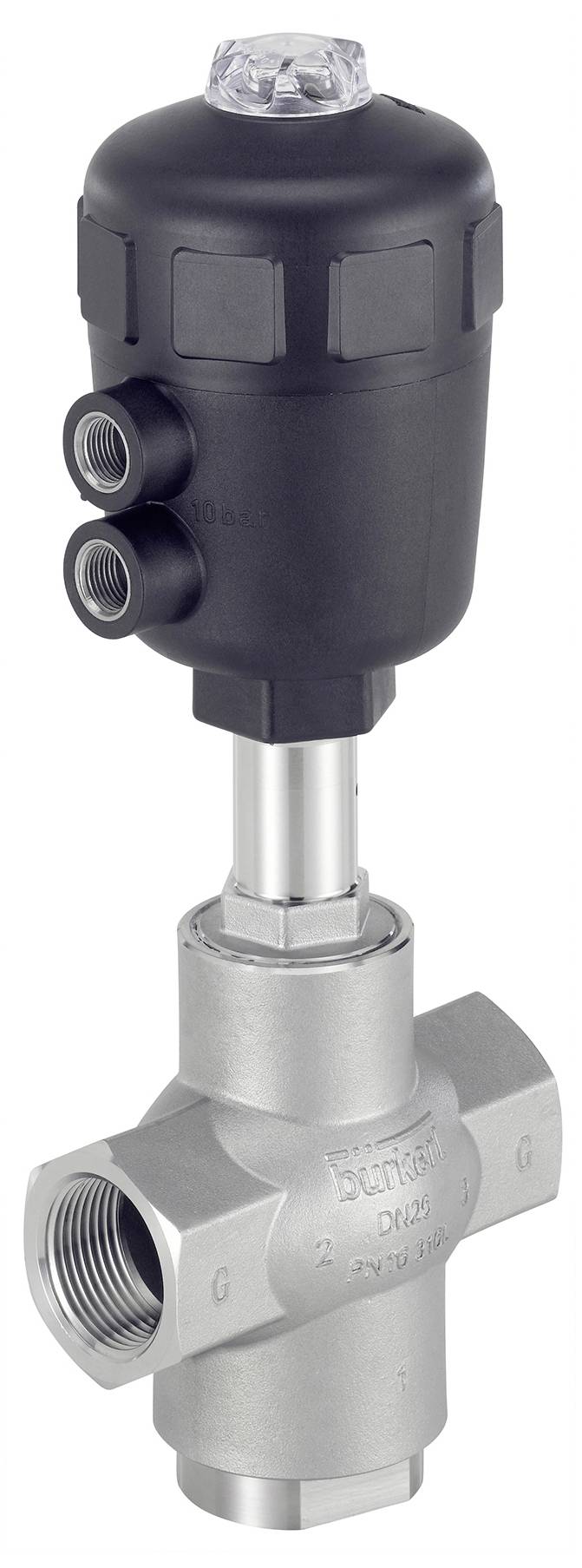

Bürkert Vanne pneumatique 2006 323011 1 pc(s)

Code produit :3047342

Livraison avant le mer. 21 octobre

1 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

595,83 €^*

Bürkert Vanne pneumatique 2006 326150 1 pc(s)

Code produit :3047355

Livraison avant le mer. 21 octobre

1 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

720,83 €^*

Bürkert Vanne pneumatique 2006 327465 1 pc(s)

Code produit :3047368

Livraison avant le mer. 21 octobre

1 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

804,17 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3047019 Bürkert Vanne pneumatique 2006 287191 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047019 Bürkert Vanne pneumatique 2006 287191 1 pc(s)

Description

La vanne de siège 3 Bürkert type 2006 se compose d'un entraînement CLASSIC à commande pneumatique et d'un corps de vanne 3 voies. Selon la température ambiante, l'entraînement est disponible en deux matériaux différents, PA et PPS. L'inversion des connexions de pression et de travail permet de réaliser différentes fonctions de commande fluidiques, par exemple le mélange ou la distribution de supports. Le corps de vanne optimisé pour le débit de type 2006 permet d'obtenir d'excellentes valeurs de débit. Le presse-étoupe auto-réarmable garantit une étanchéité élevée et donc un fonctionnement fiable pendant des années. Le pilotage du 3 distributeur de type 2006 s'effectue via une vanne pilote ou, en cas d'automatisation centralisée, via un bloc de vannes. L'installation directe d'un détecteur de position électrique est facile à réaliser. Pour l'utilisateur, le type compact 2006 est donc souvent l'alternative économique à deux vannes d'arrêt individuelles.
