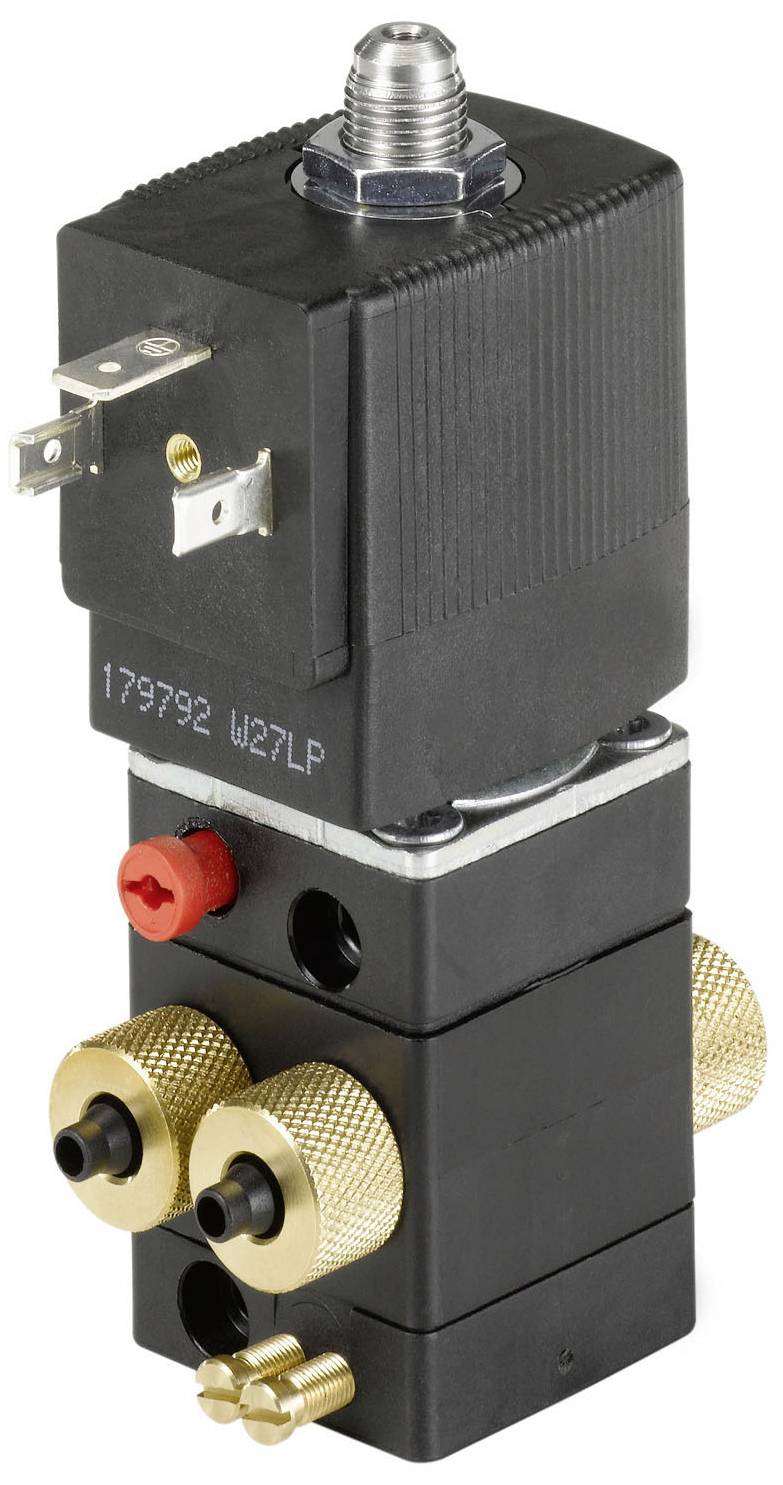

Photo non contractuelle
Bürkert Vanne pneumatique 5420 134626 2.5 à 10 bar 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
149,99 €
3
2% = 10,98 €
146,33 €
5
3% = 25,55 €
144,88 €
10
4% = 60,90 €
143,90 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (149,99 € / unité(s))
149,99 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne pneumatique 4/2 voies
- Vanne compacte
- Bobine surmontée
- Air d'échappement drotable
- Raccord pour tuyau, filetage et bride
- Type de soupape de siège
Caractéristiques techniques
- Entraînement - commande manuelle matériau : PA (polyamide)
- Montage (bloc de vannes) - dimension d'enrichissement 1 : 33 mm
- Matériau du joint - vanne principale matériau du joint : NBR (caoutchouc nitrile)
- Matériau du joint - prépilotage du joint matériau : NBR (caoutchouc nitrile)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 60 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 2,5 bar
- Pression et température - pression nominale max. : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : face à l'alimentation
- Caractéristiques de l'appareil - sous-groupe de produits : vannes pneumatiques
- Caractéristiques de l'appareil - type de réinitialisation : ressort pneumatique + ressort mécanique
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - pilotage de la valve type : électrique
- Caractéristiques de l'appareil - temps de commutation ouvert : 30 ms max
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 20 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : non
- Diamètre nominal (valeur kV) - valeur QNn (gaz) : 150 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,1 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 3 mm
- Raccord process / câble - raccord d'alimentation diamètre (pouce) : 1/8 pouce
- Raccord process / câble - raccord d'alimentation type : filetage intérieur
- Raccord process / câble - raccord d'alimentation type de filetage : g
- Raccord process / câble - raccord de travail type : système de vissage
- Raccord de processus / de conduite - position de raccordement : par rapport au côté du fournisseur
- Raccord process / câble - raccord de travail matériau : PA (polyamide)
- Raccord process / câble - raccord de travail diamètre (mm) : 6 mm
- Raccord process / câble - raccord de travail système de vissage : raccord de tuyau
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Bobine (noyau) Kern - puissance absorbée électrique min. : 2 W.
- Bobine (noyau) Kern - puissance électrique absorbée max. : 2 W
- Bobine (noyau) Kern - bobine commutation LED : non
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
- Matériaux - vanne principale matériau en contact avec le milieu : PA (polyamide)
- Matériaux - vanne principale matériau en contact avec l'environnement : PA (polyamide)
- Matériaux - précommande matériau en contact avec le milieu : PA (polyamide)
- Matériaux - prépilotage matériau en contact avec l'environnement : PA (polyamide)
- Mode d'action - raccord de conduite fluidisique nombre : 4
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : g - ouvert en position de repos - prise de pression 1 (P) après l'orifice de travail 2 (B), orifice de travail 4 (A) après la sortie 3 (R) ouvert - ouvert en position de repos - prise de pression 1 (P) après l'orifice de travail 2 (B), orifice de travail 4 (A) ouvert après la sortie 3 (R)
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : levier rotatif et bouton-poussoir combinés
- Mode d'action - verrouillage de la commande manuelle : oui
- Mode d'action - commande manuelle fente de vis : oui
- Type de produit
Vanne pneumatique
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- Référence fabricant
134626
- Pression de service (max.)
10 bar
- Pression de service (min.)
2.5 bar
- Plage pression de fonctionnement
2.5 à 10 bar
IP65
- Type
5420
- Température max. des médias
60 °C
- Température min. des médias
-10 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3046856 Bürkert Vanne pneumatique 5420 134626 2.5 à 10 bar 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3046856 Bürkert Vanne pneumatique 5420 134626 2.5 à 10 bar 1 pc(s)
Description
Le type 5420 est une vanne de siège à 4 voies avec servomembranes. Une différence de pression minimale de 2,5 bar est nécessaire pour la commutation. La vanne peut être montée sur des plaques de raccordement à deux canaux avec une alimentation de pression commune.
