Photo non contractuelle

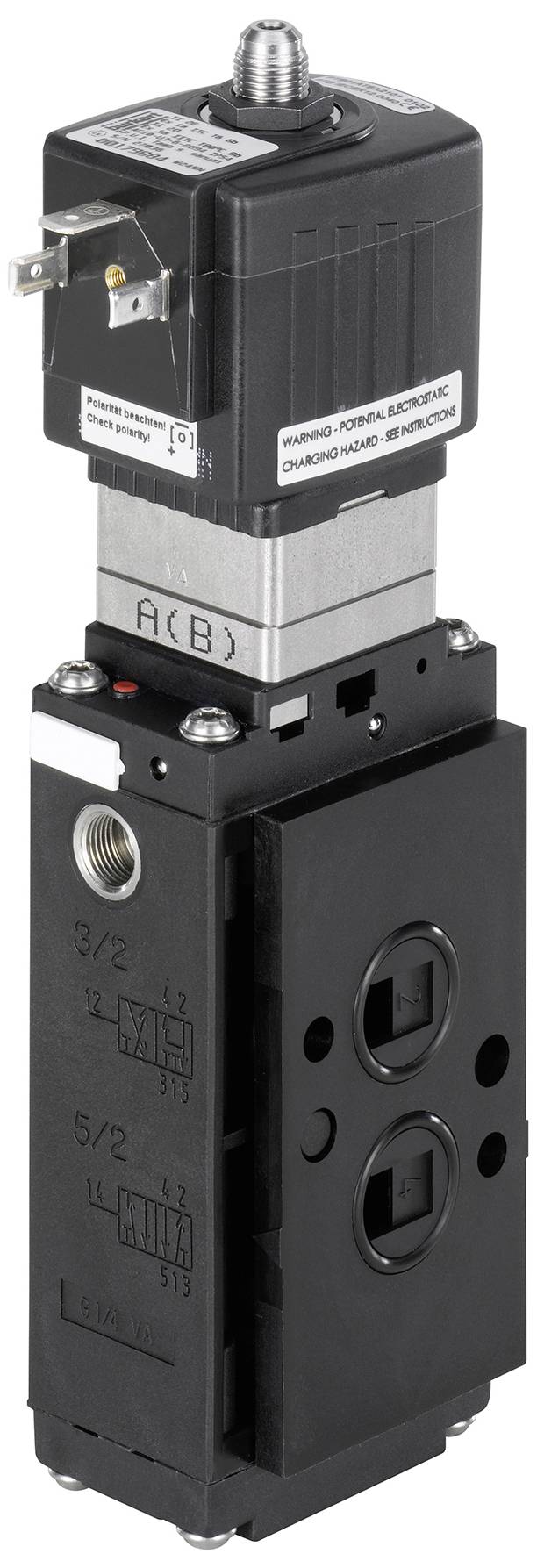

Bürkert Vanne pneumatique 6519 20000901 2 à 10 bar 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
232,50 €
3
2% = 17,01 €
226,83 €
5
3% = 39,60 €
224,58 €
10
4% = 94,40 €
223,06 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (232,50 € / unité(s))
232,50 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne pneumatique 3/2 et 5/2 voies 32 mm
- Haut débit
- Faible consommation électrique
- Montage simple ou en bloc
- Versions standard, ex mb, ex eb mb et ex ia
- Manchon G 1/4", NPT 1/4" et bride NAMUR
Caractéristiques techniques
- Entraînement - commande manuelle matériau : pas de commande manuelle
- Montage (bloc de vannes) - dimension d'enrichissement 1 : 33 mm
- Matériau du joint - vanne principale matériau du joint : PUR (polyuréthane)
- Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 50 °C.
- Pression & température - température ambiante min. : -25 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 2 bar
- Pression et température - pression nominale max. : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : côté alimentation
- Caractéristiques de l'appareil - sous-groupe de produits : vannes pneumatiques
- Caractéristiques de l'appareil - type de réinitialisation : ressort pneumatique + ressort mécanique
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - pilotage de la valve type : électrique
- Caractéristiques de l'appareil - temps de commutation ouvert : 20 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 40 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : non
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 900 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 0,9 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 6 mm
- Raccord process / câble - raccord d'alimentation diamètre (pouce) : 1/4 pouce
- Raccord process / câble - raccord d'alimentation type : filetage intérieur
- Raccord process / câble - raccord d'alimentation type de filetage : g
- Raccord process / câble - schéma de raccordement : FM02
- Raccord process / câble - raccord de travail type : bride
- Raccord de processus / de conduite - position de raccordement : par rapport au côté du fournisseur
- Raccord process / câble - raccord de travail matériau : PA (polyamide)
- Raccord process / câble - raccord de travail à bride : NAMUR
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 11,1 V.
- Tension - tension max. / Tension nominale : 11,1 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Bobine (noyau) Kern - taille de bobine : 40 mm
- Bobine (noyau) Kern - résistance de bobine : 481 ohms
- Bobine (noyau) Kern - puissance absorbée électrique min. : 0,3 W
- Bobine (noyau) Kern - puissance électrique max. : 0,3 W
- Bobine (noyau) Kern - bobine commutation LED : non
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
- Matériaux - vanne principale matériau en contact avec le milieu : PA (polyamide)
- Matériaux - vanne principale matériau en contact avec l'environnement : PA (polyamide)
- Matériaux - précommande matériau en contact avec le milieu : acier inoxydable
- Matériaux - précommande matériau en contact avec l'environnement : acier inoxydable
- Mode d'action - raccord de conduite fluidisique nombre : 5
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : W - ouvert en position de repos - prise de pression 1 après l'orifice de travail 2, port de travail 4 ouvert après la sortie 5, sortie 3 ouverte - en position de repos - prise de pression 1 après l'orifice de travail 2, port de travail 4 ouvert après la sortie 5, sortie 3 fermée
- Mode d'action - commande manuelle : non
- Mode d'action - commande manuelle type : non disponible
- Mode d'action - verrouillage de la commande manuelle : pas de commande manuelle disponible
- Mode d'action - commande manuelle fente de vis : pas de commande manuelle
- Homologations - courant de bobine min. : 23 ma
- Type d'homologation : ATEX, IECExATEX, IECEx
- Type de certification : II 2 G ex ia IIC T6 Gb Gb/ II 2 D ex ia IIIC T135°C dB, taille de bobine 6, ex ia iic T6 Gb Gb/ ex ia IIIC T135°C dB, taille de bobine 6
- Type de produit
Vanne pneumatique
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- Référence fabricant
20000901
- Pression de service (max.)
10 bar
- Pression de service (min.)
2 bar
- Plage pression de fonctionnement
2 à 10 bar
- Milieu d'utilisation
air comprimé
IP65
- Type
6519
- Température max. des médias
50 °C
- Température min. des médias
-10 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3048003 Bürkert Vanne pneumatique 6519 20000901 2 à 10 bar 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3048003 Bürkert Vanne pneumatique 6519 20000901 2 à 10 bar 1 pc(s)
Description
Le type 6518 est une vanne 3/2-voies pilotée et le type 6519 est une vanne 3/2, 5/2 ou 5/3-voies. Ils forment ensemble une série. Les vannes peuvent être utilisées individuellement ou sur des blocs. Ils fonctionnent sans consommation d'air constante et servent à commander des entraînements à double ou simple effet. L'utilisation de matériaux de haute qualité permet l'utilisation des vannes même sous atmosphère d'air libre et chimique. La série comprend des appareils avec homologation ex et une image à bride NAMUR. Avec les méthodes d'action C, D et H monostables, le niveau de sécurité SIL2 peut être atteint conformément à la norme IEC 61508, en fonction de l'architecture du dispositif de sécurité.
