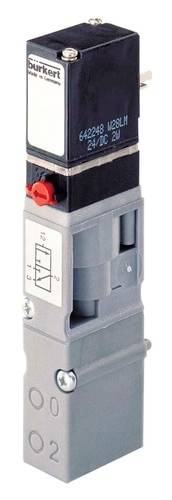

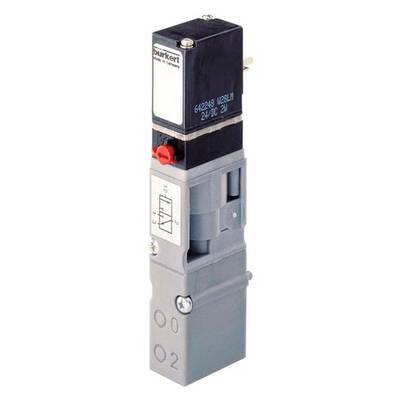

Photo non contractuelle
Bürkert Vanne pneumatique 6526 205937 2 à 10 bar 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
120,83 €
3
2% = 8,85 €
117,88 €
5
3% = 20,60 €
116,71 €
10
4% = 49,10 €
115,92 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (120,83 € / unité(s))
120,83 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Entraînement - commande manuelle matériau : pas de commande manuelle
- Montage (bloc de vannes) - dimension d'enrichissement 1 : 16,5 mm
- Matériau du joint - vanne principale matériau du joint : FKM (caoutchouc fluoré)
- Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 50 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 2 bar
- Pression et température - pression nominale max. : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme C selon DIN en 175301-803
- Connexion électrique - position de connexion électrique : en haut
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Connexion électrique - polarité de connexion électrique : non pertinent
- Caractéristiques de l'appareil - sous-groupe de produits : vannes pneumatiques
- Caractéristiques de l'appareil - type de réinitialisation : ressort pneumatique + ressort mécanique
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - pilotage de la valve type : électrique
- Caractéristiques de l'appareil - temps de commutation ouvert : 20 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 12 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : non
- Caractéristiques de l'appareil - fixation type : vis métriques
- Caractéristiques de l'appareil - fixation dimensions : m3 x 30
- Caractéristiques de l'appareil - fixation matériau : acier
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 700 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,2 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 6 mm
- Raccord process / câble - raccord d'alimentation type : bride
- Raccord process / câble - schéma de bride : FM18
- Raccord process / câble - raccord de travail type : bride
- Raccord process / câble - raccord de travail position : sur le module pneumatique
- Raccord process / câble - raccord de travail à bride : FM18
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 110 V.
- Tension - tension max. / Tension nominale : 120 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Bobine (noyau) Kern - taille de bobine : 16 mm
- Bobine (noyau) Kern - puissance absorbée électrique min. : 3 W.
- Bobine (noyau) Kern - puissance électrique max. : 3 W
- Bobine (noyau) Kern - bobine commutation LED : non
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
- Matériaux - vanne principale matériau en contact avec le milieu : PA (polyamide)
- Matériaux - vanne principale matériau en contact avec l'environnement : PA (polyamide)
- Matériaux - précommande matériau en contact avec le milieu : PA (polyamide)
- Matériaux - prépilotage matériau en contact avec l'environnement : PA (polyamide)
- Mode d'action - raccord de conduite fluidisique nombre : 3
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : C - fermé en position de repos - prise de pression 1 (P/NC), port de travail 2 (A/OUT) après le port 3 (R/NO) ouvert C - en position de repos fermé - prise de pression 1 (P/NC), orifice de travail 2 (A/OUT) après le port 3 (R/NO) ouvert
- Mode d'action - commande manuelle : non
- Mode d'action - commande manuelle type : non disponible
- Mode d'action - verrouillage de la commande manuelle : pas de commande manuelle disponible
- Mode d'action - commande manuelle fente de vis : pas de commande manuelle
- Type de produit
Vanne pneumatique
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- Référence fabricant
205937
- Pression de service (max.)
10 bar
- Pression de service (min.)
2 bar
- Plage pression de fonctionnement
2 à 10 bar
- Milieu d'utilisation
air comprimé
- Ø de tuyau
6 mm
IP65
- Type
6526
- Température max. des médias
50 °C
- Température min. des médias
-10 °C
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 3046953 Bürkert Vanne pneumatique 6526 205937 2 à 10 bar 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3046953 Bürkert Vanne pneumatique 6526 205937 2 à 10 bar 1 pc(s)
Description
Les vannes de type 6526 sont composées d'une électrovanne à bascule de type 6106 et d'une vanne de siège pneumatique. Le principe actif permet de commuter des pressions élevées à faible consommation d'énergie et avec des temps de commutation courts. Les vannes sont juxtaposables et peuvent être utilisées avec un raccord à l'arrière de préférence pour les capsules de soupape (types 8640 ou 8644) et avec des fiches à l'avant, de préférence sur des blocs de soupapes pour la commande d'entraînements pneumatiques. Les soupapes de pilotage sont équipées de série d'une commande manuelle.
