Name: Codeur Wachendorff WDGA-58B-10-1218-SI-A-G-0-1-CB8 absolu, multi-tour bride de serrage 58 mm 1 pc(s)
Brand: Wachendorff
SKU: 197926
Availability: BackOrder

Deux boîtiers différents de codeurs rotatifs en métal, l'un avec un axe saillant et l'autre avec une base de montage plate. Ils sont utilisés pour des mesures de position précises.

Photo de collection

Type de produit

Codeur

Modèle

absolu

multi-tour

Branchement

M12, 8 pôles

Type d'arbre

Arbre plein

Ø arbre

10 mm

Fiche technique (PDF)

Livraison avant le jeu. 22 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (362,50 € / unité(s))

362,50 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Codeur absolu magnétique WDGA

Hautes charges de stockage avec IP67
Avec interface CANopen- ou SSI
Technologie EnDra® sans transmission, sans batterie

Caractéristiques techniques

Version mécanique : bride de serrage 58 mm avec arbre 10 mm et boîtier 36 mm / à l'entrée de l'arbre 36 mm avec arbre creux 6 mm et boîtier 36 mm - Couple de démarrage : < 1 Ncm pour l'arbre et < 0,3 Ncm à l'entrée de l'arbre

Type de produit: Codeur

Type: WDGA-58B-10-1218-SI-A-G-0-1-CB8

Modèle: absolu
multi-tour

Tension de fonctionnement: 12 V/DC
24 V/DC

Interfaces: SSI gray

Branchement: M12, 8 pôles

Orientation du connecteur: axial

Spécificités: boîtier offrant un blindage magnétique
arbre non magnétique

Nombre de rotations: 8000

Pulsations max. par rotation: 16384

Type de bride (modèle): bride de serrage

Diam. bride: 58 mm

Type d'arbre: Arbre plein

Ø arbre: 10 mm

Matériau (bride): aluminium

Matériau (arbre): Acier inoxydable

Matériau du boîtier: Fer nickelé

Précision: 0.35°

Température min.: -40 °C

Température max.: +80 °C

: IP67

Diamètre: 58 mm

Dim.: (Ø) 58 mm

Contenu: 1 pc(s)

Matériau (détails): Boîtier: fer nickelé, blindage magnétique · Arbre: acier inoxydable, non magnétique · Bride: aluminium

Modèle: Monotour/arbre plein

Résolution: 16384 pas, 262144 rotations

Température de fonctionnement max.: +80 °C

Précision: <±0,35°

Interfaces: SSI Graycode

Consommation électrique: 80 mA

Connexion: Fiche M12 à 8 broches, axiale

Alim.: 10 à 30 V/DC

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type d'arbre

Ø arbre

Modèle

Branchement

Codeur Wachendorff WDGA-58B-10-1218-SI-A-G-0-1-CB8 absolu, multi-tour bride de serrage 58 mm 1 pc(s)

Code produit :197926

Livraison avant le jeu. 22 octobre

Conrad Electronic

Ce produit

Arbre plein

10 mm

absolu

M12, 8 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

362,50 €^*

Codeur Wachendorff WDGA-36E-06-1218-SI-A-B-0-1-CB8 absolu, multi-tour magnétique bride de serrage 36 mm Piece 1 pc(s)

Code produit :197895

Livraison avant le jeu. 22 octobre

Conrad Electronic

Arbre creux

6 mm

absolu

M12, 8 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

365,83 €^*

Codeur Wachendorff WDGA-36E-06-1218-SI-A-G-0-1-CB8 absolu, multi-tour bride de serrage 36 mm 1 pc(s)

Code produit :197953

Livraison avant le jeu. 22 octobre

Conrad Electronic

Arbre creux

6 mm

absolu

M12, 8 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

365,83 €^*

Codeur Wachendorff WDGA-58B-10-1200-CO-A-B-0-0-CB5 absolu, monotour magnétique bride de serrage 58 mm 1 pc(s)

Code produit :197799

Bientôt disponible

Conrad Electronic

Arbre plein

10 mm

absolu

M12, 5 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

315,83 €^*

Codeur Wachendorff WDGA-58B-10-1200-SI-A-B-0-1-CB8 absolu, monotour bride de serrage 58 mm 1 pc(s)

Code produit :197852

Livraison avant le jeu. 22 octobre

Conrad Electronic

Arbre plein

10 mm

absolu

M12, 8 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

299,17 €^*

Codeur Wachendorff WDGA-58B-10-1218-CO-A-B-0-0-CB5 absolu, multi-tour magnétique bride de serrage 58 mm Piece 1 pc(s)

Code produit :197813

Livraison le lun. 12 octobre

3 pièce(s)Conrad Electronic

Arbre plein

10 mm

absolu

M12, 5 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

387,50 €^*

Codeur Wachendorff WDGA-58B-10-1218-SI-A-B-0-1-CB8 absolu, multi-tour magnétique bride de serrage 58 mm Piece 1 pc(s)

Code produit :197865

Livraison avant le jeu. 22 octobre

Conrad Electronic

Arbre plein

10 mm

absolu

M12, 8 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

362,50 €^*

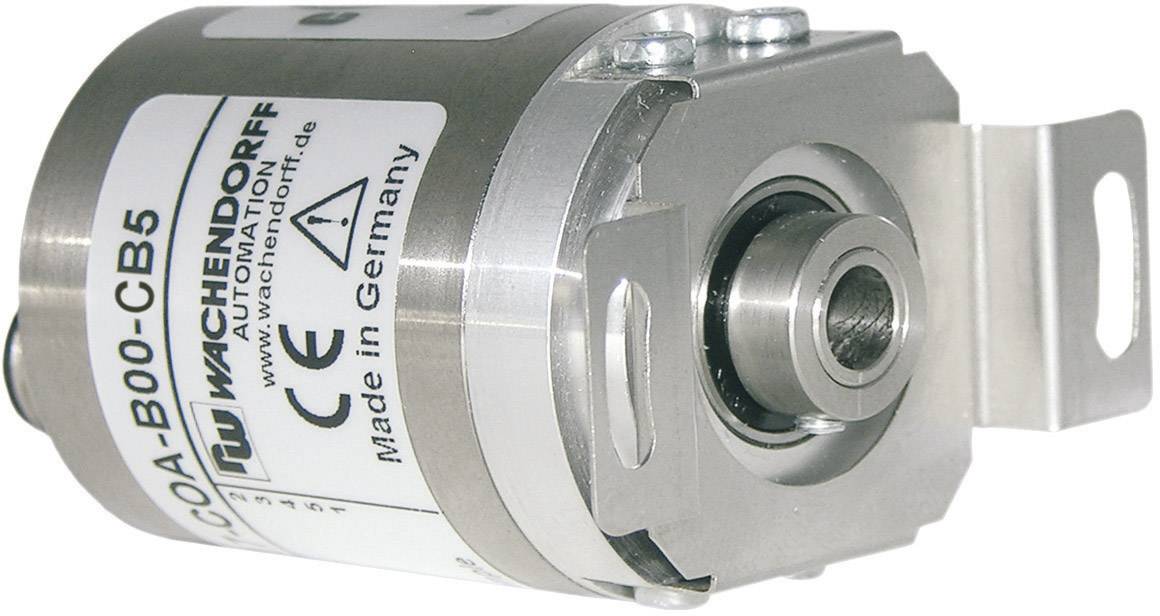

Wachendorff absolu, monotour Codeur 1 pc(s) WDGA-36E-06-1200-CO-A-B-0-0-CB5 36 mm

Code produit :197827

Indisponible

Conrad Electronic

Arbre creux

6 mm

absolu

M12, 5 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

262,50 €^*

Wachendorff absolu, monotour Codeur 1 pc(s) WDGA-36E-06-1200-SI-A-B-0-1-CB8 36 mm

Code produit :197881

Indisponible

Conrad Electronic

Arbre creux

6 mm

absolu

M12, 8 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

286,60 €^*

Wachendorff absolu, multi-tour Codeur 1 pc(s) WDGA-36E-06-1218-CO-A-B-0-0-CB5 36 mm

Code produit :197840

Indisponible

Conrad Electronic

Arbre creux

6 mm

absolu

M12, 5 pôles

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

309,40 €^*

Documents et téléchargements

Fiche technique

Fiche technique 197926 Codeur Wachendorff WDGA-58B-10-1218-SI-A-G-0-1-CB8 absolu, multi-tour bride de serrage 58 mm 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 197926 Codeur Wachendorff WDGA-58B-10-1218-SI-A-G-0-1-CB8 absolu, multi-tour bride de serrage 58 mm 1 pc(s)

Information

Information 197926 Codeur Wachendorff WDGA-58B-10-1218-SI-A-G-0-1-CB8 absolu, multi-tour bride de serrage 58 mm 1 pc(s)

Description

Avec une résolution monotour de 12 bits et multitour de 12 bits + 18 bits, la série WDGA est idéale pour les applications qui nécessitent une grande précision en plus de la robustesse mécanique. Pour l'évaluation, l'interface fournit la valeur de position complète, composée de la combinaison de la position monotour et de la position multitours correspondante sur la base du nombre de tours. Malgré son énorme résolution, le capteur rotatif sans entretien ne nécessite ni engrenage ni batterie tampon. Cela garantit une grande longévité de la mécanique. Avec des charges sur le palier extrêmement élevées allant jusqu'à 220 N en radial et 120 N en axial, il fonctionne de manière fiable et précise pendant des années.

Les codeurs absolus WDGA sont équipés d'une LED bicolore (rouge/vert). Grâce à des changements de couleur différenciés et des fréquences de clignotement différentes, la LED permet de lire directement les changements d'état importants. Ainsi, l'intégration des codeurs absolus WDGA dans la topologie de bus CAN existante est rapide et simple.

Principe de fonctionnement de la technologie EnDra® :
Les codeurs WDGA n'utilisent pas de transmisison mécanique pour détecter le nombre de tours et le sens de rotation : en effet, les rotations sont déterminées par un fil d'alimentation (EnDra). Un aimant permanent accumule suffisamment d'énergie dans le fil pour qu'à une position définie, les informations "rotation" et "sens de rotation" soient transmises à l'électronique. Aucun apport d'énergie externe, par exemple via une batterie, n'est nécessaire. Ce système breveté fonctionne donc en toute autonomie.
