Name: Contacteur auxiliaire de couplage Siemens 3RH2122-2WB40 1 pc(s) Piece
Brand: Siemens
SKU: 1736367
Availability: BackOrder

Une armoire électrique ouverte avec plusieurs niveaux de composants électroniques, de câbles et d'interrupteurs formant une unité de commande.

Le diagramme montre les connexions et les adaptateurs pour les contacteurs auxiliaires et de couplage. Il comprend des schémas de câblage et des connexions d'accessoires avec des marquages.

Schéma de câblage d'un relais avec bobine. Les bornes A1(+) et A2(-) connectent le circuit, les contacts 13-14, 21-22, 31-32, 43-44 sont commandés.

Dessin technique d'un interrupteur électrique avec trois vues : vue de face, vue de côté et vue de dessus avec dimensions.

'Diagramme d'un module relais Siemens Sirius avec bornes de connexion. Huit bornes sont disposées en haut et en bas.'

1/6

Photo non contractuelle

Type de produit

Contacteur auxiliaire de couplage

Connexion

raccordement à ressort

Type d'emballage

Piece

Type

3RH2122-2WB40

Dimensions

S00

Fiche technique (PDF)

Livraison avant le mar. 20 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (43,33 € / unité(s))

43,33 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de tension : DC

Type d'emballage: Piece

Type de produit: Contacteur auxiliaire de couplage

Type: 3RH2122-2WB40

Dimensions: S00

Type de commutation: commutation courant continu

Type de contact auxiliaire: 2 NO (T)
2 NF (R)

Tension de commande (min.): 20.4 V/DC

Tension de commande (max.): 44.4 V/DC

Gamme de tension de commande: 20.4 - 44.4 V/DC

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec varistance

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccordement à ressort

Durée de vie mécanique: 30000000

: IP20

Température min.: -25 °C

Température max.: +50 °C

Largeur: 45 mm

Hauteur: 70 mm

Profondeur: 73 mm

Dim.: (l x H x P) 45 x 70 x 73 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type de produit

Type d'emballage

Bloc de contacts auxiliaires Siemens 3RH1921-1CD01 1 NF (R) 1 pc(s) Piece

Code produit :1698904

Livraison avant le ven. 16 octobre

Conrad Electronic

Bloc de contacts auxiliaires

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12,49 €^*

Bloc de contacts auxiliaires Siemens 3RH1921-1DA11 1 pc(s) Piece

Code produit :1698905

Livraison le mar. 13 octobre

13 pièce(s)Conrad Electronic

Bloc de contacts auxiliaires

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

19,99 €^*

Bloc de contacts auxiliaires Siemens 3RH1921-1EA11 1 pc(s) Piece

Code produit :1698906

Livraison avant le mar. 20 octobre

Conrad Electronic

Bloc de contacts auxiliaires

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

19,99 €^*

Bloc de contacts auxiliaires Siemens 3RH1921-1KA02 2 NF (R) 1 pc(s) Single

Code produit :1704506

Livraison avant le ven. 16 octobre

Conrad Electronic

Bloc de contacts auxiliaires

Single

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

19,99 €^*

Bloc de contacts auxiliaires Siemens 3RH1921-1XA22-0MA0 1 pc(s) Piece

Code produit :1744067

Livraison le mar. 13 octobre

5 pièce(s)Conrad Electronic

Bloc de contacts auxiliaires

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

25,83 €^*

Bloc de contacts auxiliaires Siemens 3RH1921-2DA11 1 pc(s) Piece

Code produit :1699096

Livraison le mar. 13 octobre

1 pièce(s)Conrad Electronic

Bloc de contacts auxiliaires

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

18,33 €^*

Bloc de contacts auxiliaires Siemens 3RH1921-2DE11 1 pc(s) Single

Code produit :1744068

Livraison le mar. 13 octobre

2 pièce(s)Conrad Electronic

Contact auxiliaire

Single

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

66,66 €^*

Bloc de contacts auxiliaires Siemens 3RH1921-2EA20 2 NO (T) 1 pc(s) Piece

Code produit :1704507

Livraison avant le ven. 16 octobre

Conrad Electronic

Bloc de contacts auxiliaires

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

19,99 €^*

Bloc de contacts auxiliaires Siemens 3RH1921-2XA22-0MA0 2 NF (R), 2 NO (T) 1 pc(s) Piece

Code produit :1744076

Livraison avant le mar. 20 octobre

Conrad Electronic

Bloc de contacts auxiliaires

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

25,83 €^*

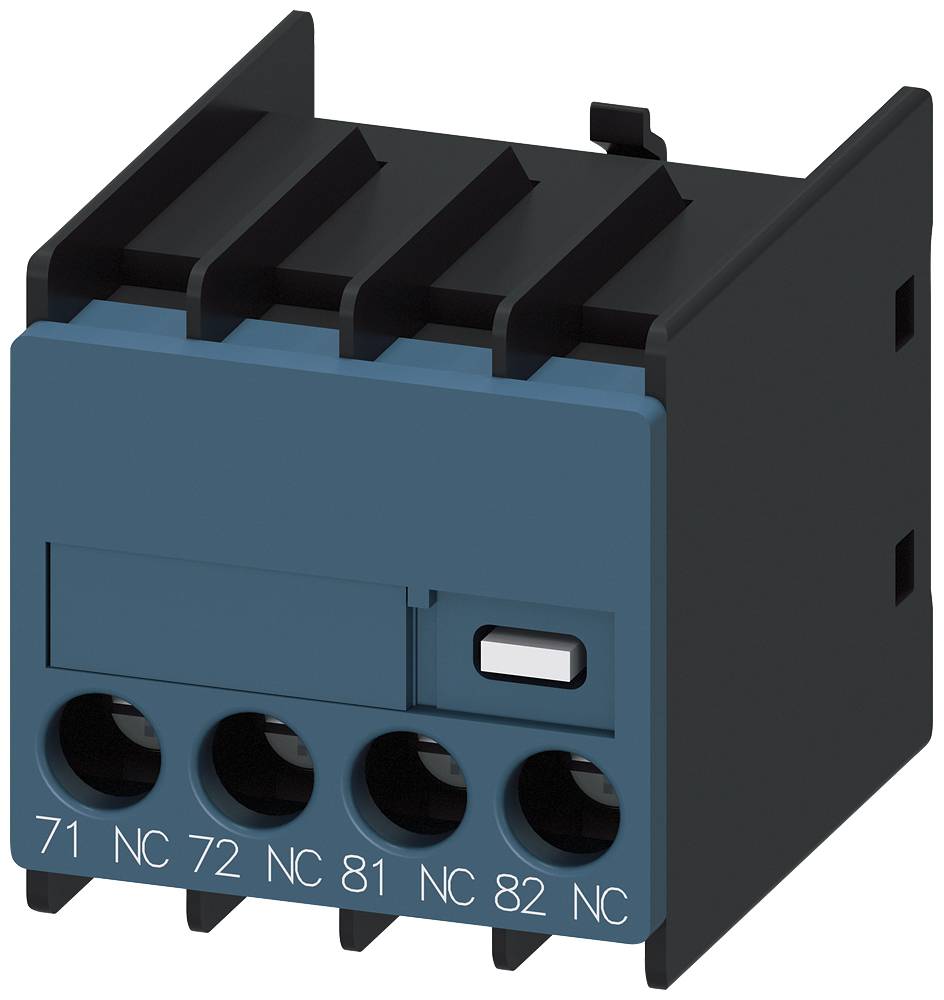

Bloc de contacts auxiliaires Siemens 3RH2911-1BA01 1 NF (R) 1 pc(s) Piece

Code produit :1704646

Livraison avant le ven. 16 octobre

Conrad Electronic

Bloc de contacts auxiliaires

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1736367 Contacteur auxiliaire de couplage Siemens 3RH2122-2WB40 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1736367 Contacteur auxiliaire de couplage Siemens 3RH2122-2WB40 1 pc(s) Piece

Description

Contacteur auxiliaire de couplage, 2 S + 2 O, 24 V DC, 0,85 ... 1,85* US, avec varistance en place, taille S00, bornes à ressort de couplage contacteur auxiliaire SIRIUS 3RH2 pour commuter des signaux de commande dans le circuit de commande avec possibilité de branchement direct sur des commandes électroniques. Les contacteurs auxiliaires de couplage SIRIUS 3RH2 ont les désignations de connexion conformes aux normes et une technique de connexion fiable et rapide. Grâce à la duplication de sortie est le simultanée de plusieurs circuits de courant auxiliaire est possible. Les contacts à guidage forcé pour Safety applications sous SUVA-différentes. Les contacteurs auxiliaires sont de couplage résistant aux variations climatiques, disposent d'une grande fiabilité de contact et sont conçus pour une utilisation dans le monde entier grâce à l homologations correspondant (par ex. IEC et UL/CSA). Ils sont en AC ou DC disponible séparément et sont disponibles avec raccord à visser ou à ressorts à votre disposition. De nombreux accessoires pour contacteurs 3RT2 pour les tailles S00 jusqu'à S3 peut être utilisé pour le couplage des contacts auxiliaires 3RH2. Le couplage des contacts auxiliaires 3RH2 et de la technologie sans fil série 3RH1. Simple, efficace, toujours à jour - le système SIRIUS.
