DEHN 942405 DG MP TNS 275 FM Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1 pc(
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (137,49 € / unité(s))
137,49 €
HT
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Effet de protection énergétique coordonné avec l'appareil final (≤ 10 m) type 2 + type 3Tension nominale : AC (un) 230 / 400 V (50 / 60 Hz)Tension continue maximale : AC (UC) 275 V (50 / 60 Hz)Courant de fuite nominal : (8/20 μs) (in) 20 kAMax. Courant de fuite : (8/20 μs) (Imax) 40 kAChoc combiné : [L-N] (UOC) 20 kVCourant de charge nominal pour câblage en V : (IL) 40 ANiveau de protection : [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kVNiveau de protection : [L-PE] / [N-PE] à 5 kA (UP) ≤ 1 / ≤ 1 kVMax. Protection contre les surintensités sur le réseau pour câblage en V : 40 A GGMax. Protection contre les surintensités sur le réseau en cas de câblage en dérivation (double connexion 2 x 10 mm²) : 125 A GGRésistance aux courts-circuits avec protection contre les surintensités secteur max. : (ISCCR) 50 kAeffTension TOV (UT) – caractéristique : 335 V / 5 sec. – RésistanceTension TOV (UT) – caractéristique : 440 V / 120 min. - Défaillance sûreAffichage des fonctions/défauts : vert/rougeNombre de ports 1Section de raccordement : (min.) 1,5 mmm² à un filSection de raccordement : (min.) 6 mm² à fils finsSection de raccordement : (max.) 10 mmmmm² à fil simple/finSection de raccordement : (min.) Avec embout de câble 1,5 mm²Section de raccordement : (max.) avec embout de câble 6 mmm²Section de raccordement : (max.) avec embout sans collier 10 mmm²Montage sur rail DIN 35 mm selon en 60715Matériau du boîtier thermoplastique, couleur rouge, UL 94 V-0Emplacement de montage intérieurDimensions de montage : 4 TE, DIN 43880Homologations KEMA, VDEContacts FM : / forme de contact changeurPUISSANCE DE COMMUTATION : AC 250 V / 0,5 APUISSANCE DE COMMUTATION : DC 250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 ASection de raccordement pour bornes FM 1,5 mm2 max., à fil simple/fin
- Type de produit
Limiteur de surtension
- Protection anti-surtension pour
armoire de distribution
- Courant de fuite
20 kA
- Tension nominale
230 V/AC
400 V/AC
- Temps de réaction
≤ 25 ns
- Température de fonctionnement
-40 à +80 °C
IP20
- Référence fabricant
942405
- Couleur
rouge
- Normes
SPD selon en 61643-11 / ... IEC 61643-11 type 2 + type 3 / classe II + classe III

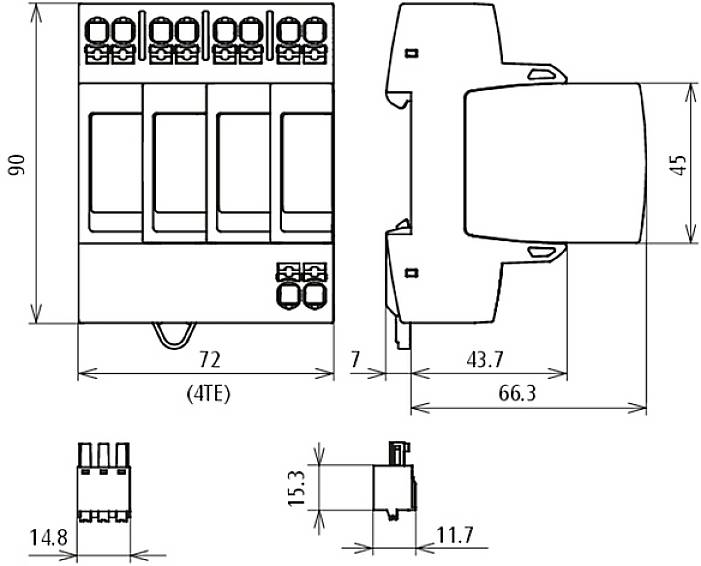

- Dim.
(l x H x P) 72 x 90 x 66.3 mm
- Largeur
72 mm
- Hauteur
90 mm
- Profondeur
66.3 mm
- Contenu
1 pc(s)
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2734567 DEHN 942405 DG MP TNS 275 FM Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1 pc(
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2734567 DEHN 942405 DG MP TNS 275 FM Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1 pc(
Description

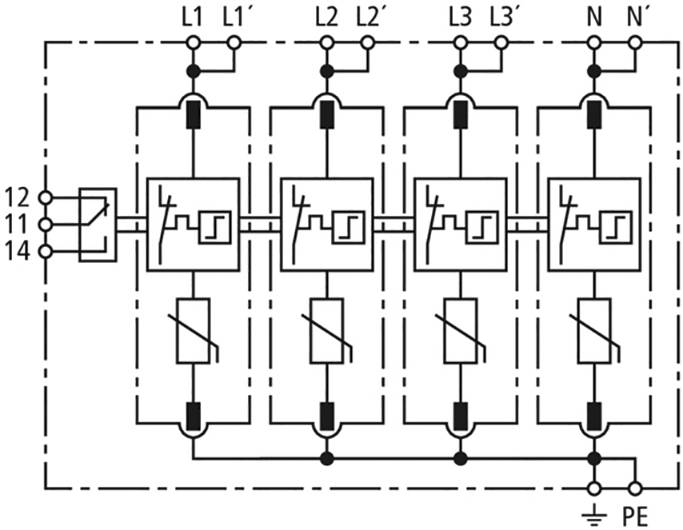

Eclateur de surtension modulaire pour systèmes TN-S; avec contact de télécommunication sans potentiel.· Unité complète prête à l'emploi composée d'une pièce de base et de modules de protection· Coordination énergétique au sein de la famille de produits Red/Line· Puissance de fuite élevée grâce à des varistances à oxyde de zinc/des ondes radio puissantes· Sécurité élevée de l'appareil grâce à la surveillance des conducteurs « contrôle thermo-dynamique »· Changement simple et sans outil du module de protection grâce au système de verrouillage du module avec bouton de déverrouillage du module· Testé contre les vibrations et les chocs conformément à la norme en 60068-2· Technique de connexion Push-in
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
